Istruzioni Di Montaggio - Sunny PERFORMANCE INTERACTIVE Serie Benutzerhandbuch

Teniamo in grande considerazione la vostra esperienza nell'utilizzo dei prodotti Sunny Health and
Fitness. Per assistenza sulle parti di ricambio o per la risoluzione dei problemi, contattateci
all'indirizzo support@sunnyhealthfitness.com o al numero 1-877-90SUNNY (877-907-8669).

ISTRUZIONI DI MONTAGGIO

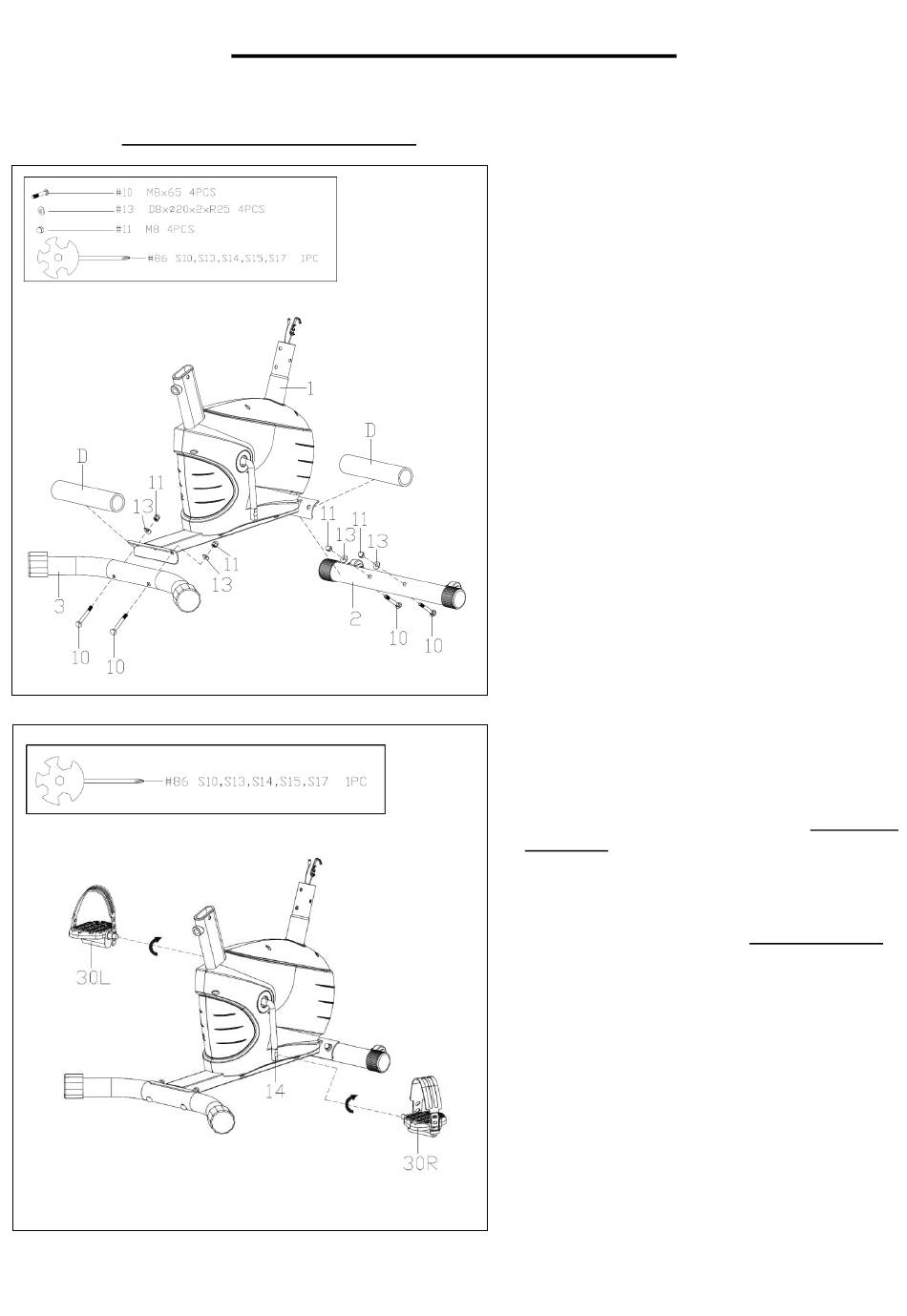

FASE 1
Rimuovere i 4 Bulloni a Carrello (n. 10),
le 4 Rondelle ad Arco (n. 13) e i 4 Dadi
Ciechi (n. 11) dai 2 Tubi di Cartone (n.
D) utilizzando la Chiave (n. 86).
NOTA: I 2 Tubi di Cartone (n. D)
possono essere gettati o conservati per
confezionare nuovamente l'articolo in
futuro.
Fissare lo Stabilizzatore Anteriore (n. 2)
e lo Stabilizzatore Posteriore (n. 3) al
Telaio Principale (n. 1) con i 4 Bulloni a
Carrello (n. 10), le 4 Rondelle ad Arco
(n. 13) e i 4 Dadi Ciechi (n. 11) appena
rimossi utilizzando la Chiave (n. 86).
FASE 2
Fissare il Pedale Sinistro (n. 30L) al lato
sinistro della Pedivella (n. 14). Serrare il
Pedale Sinistro (n. 30L) in senso
antiorario il più possibile con la mano.
Quindi fissare con la Chiave (n. 86).
Fissare il Pedale Destro (n. 30R) al lato
sinistro della Pedivella (n. 14). Serrare il
Pedale Destro (n. 30R) in senso orario il
più possibile con la mano. Quindi fissare
con la Chiave (n. 86).
NOTA: Se i Pedale Sinistro/ Destro (n.
30L/R) vengono montati sul lato sbagliato
della Pedivella (n. 14) o se vengono
serrati nella
Pedivella (n. 14) si può danneggiare
50
direzione sbagliata, la
