Inhaltszusammenfassung für Salus TRV10RF

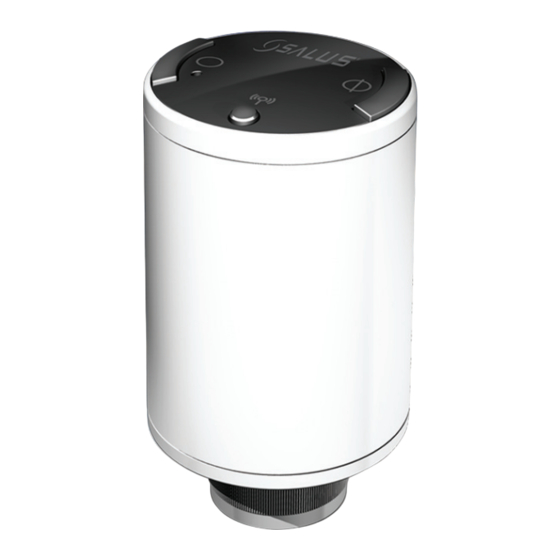

- Seite 1 Funk-Thermostatkopf Modell: TRV10RF B E D I E N U N G S H A N D B U C H...
-
Seite 2: Inhaltsverzeichnis
In dieser Anleitung verwendete Icons: Sicherheit Wichtige Information Zu Ihrem Nutzen TRV10RF Inhalt: Lieferumfang 2x AA Batterien Einleitung Produktkonformität und Sicherheitsinformationen Installation Benutzeroberfläche Adapter Status/LED-Anzeige Anmerkungen des Installateurs Garantie Die aktuellste Installationsanleitung im PDFFormat kann auf www.salus-controls.de heruntergeladen werden Handbuch TRV10RF Bedienungshandbuch... -
Seite 3: Einleitung
Dieses Produkt ist CE-konform und erfüllt die folgenden EG-Richtlinien Richtlinie 2004/108/EG für elektromagnetische Verträglichkeit Niederspannungsrichtlinie 2006/95/EG. Sicherheitsinformation Produkt muss gemäß der Richtlinien verwendet werden. Das SALUS TRV10RF ist für die Raumkontrolle innerhalb eines Wohnraumes zu verwenden. Installation Die Installation dieses Zubehörteils muss durch eine sachkundige Person und im Einklang mit allen örtlichen Anweisungen, Richtlinien und Bestimmungen erfolgen. -
Seite 4: Systemübersicht
Systemübersicht Um die best mögliche Steuerung durch den TK + Thermostat zu erreichen, empfehlen wir die Verwendung mit dem SALUS Systemempfänger, konfiguriert auf RX1. Der Systemempfänger stellt den Boiler ein/aus, je nach Anfrage durch den Thermostat. Der TK moduliert, d.h. er öffnet oder schließt sich... -
Seite 5: Installation - Allgemein
Kenntnis. Bringen Sie das obere Bereit zur Anbringung Optionaler Adapter Gehäuse vorsichtig am Radiatorventil. auf dem unteren Hinweis: Die LED blinkt Gehäuse an. grün und anschließend Korrekte Ausrichtung rot auf und leuchtet zur Kenntnis nehmen. anschließend durchgehend rot. TRV10RF Bedienungshandbuch... - Seite 6 Die Einheit ist nun bereit betätigen, um Einheit die Adaption zum zur Synchronisierung mit Adaptivmodus zu Ventil abgeschlossen hat. dem SALUS Thermostat. beginnen. Dies ist der Fall, wenn Geräusche und LED Aktivität stoppen. Falls Es wird empfohlen, die LED weiterhin...
-
Seite 7: Installation- Synchronisierung
Bedienungshandbuch für den Thermostat. Falls Sie den optionalen Systemempfänger auf den RX1 konfiguriert haben zur Fernsteuerung des Boilers, stellen Sie sicher, dass dieser eingeschaltet ist und die blinkende LED permanent aufleuchtet. Bitte beziehen Sie sich auf das Bedienungshandbuch für den Systemempfänger. TRV10RF Bedienungshandbuch... - Seite 8 Installation - Synchronisierung Halten Sie die Snyctaste für 5 Sekunden gedrückt. Sobald die rote LED aufleuchtet, wechseln Sie zu Seite 37 des Bedienungshandbuchs für den VS10/20RF. Die LED erlischt, wenn die Synchronisierung mit dem VS10/20RF Thermostat erfolgreich ist. TRV10RF Bedienungshandbuch...
-
Seite 9: Benutzeroberfläche
Benutzeroberfläche LED-Anzeige Manuelle Manuelle Öffnung/ Schließung/ Statusanzeige Statusanzeige Synctaste TRV10RF Bedienungshandbuch... -
Seite 10: Status/Led-Anzeige
LED leuchtet zweimal einer der beiden Tasten rot auf. Das Ventil ist grün auf. Das Ventil zeigt den Status an. manuell geschlossen. ist manuell geöffnet. Falls der TK die Verbindung verliert, wird Fehlercode **-07 am angeschlossenen Thermostat angezeigt. TRV10RF Bedienungshandbuch... -
Seite 11: Led-Anzeige
Licht alle zehn Sekunden drei Mal auf. Befolgen Sie beim Auswechseln der Batterien die Schritte 1 bis 9 auf den Seiten 5 und 6. Ein niedriger Batteriestand im Thermostatkopf wird auch als Fehlercode **-22 am angeschlossenen Thermostat angezeigt. TRV10RF Bedienungshandbuch... -
Seite 12: Manuelles Überschreiben
TK manuell zu schließen. anschließend. Beziehen Sie sich auf die vorherige Seite, um den Status zu prüfen. Kurz gedrückt halten, um in den Auto-Modus zurückzukehren. Rote LED leuchtet einmal auf, um zu bestätigen, dass sich die Einheit im Auto-Modus befindet. TRV10RF Bedienungshandbuch... -
Seite 13: Technische Details
TRV10RF Hydraulisches Radiatorventil Gleichstrommotor M30 x 1.5 Eingang 3 Drucktasten Auto/Öffnen/Schließen/Pair LED-Anzeige Zweifarbig, Rot/Grün Ventiladaption Automatisch Stromquelle 2 x AA Batterien Batterielebensdauer 12 Monate Steuermethode Modulierend Kommunikation Zigbee - 2.4GHz Betriebstemperatur 0 bis 50ºC Lagertemperatur -20 bis 60ºC TRV10RF Bedienungshandbuch... -
Seite 14: Anmerkungen Des Installateurs
Anmerkungen des Installateurs TRV10RF Bedienungshandbuch... -
Seite 15: Garantie
Verarbeitungsfehler für einen Zeitraum von fünf Jahren ab Kaufdatum und garantiert, dass das Gerät gemäß seinen Spezifikationen betrieben werden kann. Bei Verletzung dieser Gewährleistung besteht der einzige Anspruch gegenüber Salus Controls im Austausch oder der Reparatur des fehlerhaften Produktes (nach Wahl des Herstellers). Name des Kunden: .................. -
Seite 16: Www.salus-Controls.de
SALUS Controls ist Mitglied der Computime Gruppe Wir pflegen eine Politik der kontinuierlichen Produktentwicklung. Daher behält die SALUS Controls GmbH sich das Recht vor, Spezifikation, Design und Materialien der in dieser Broschü r e genannten Produkte ohne vorherige Ankü n digung zu ändern.
