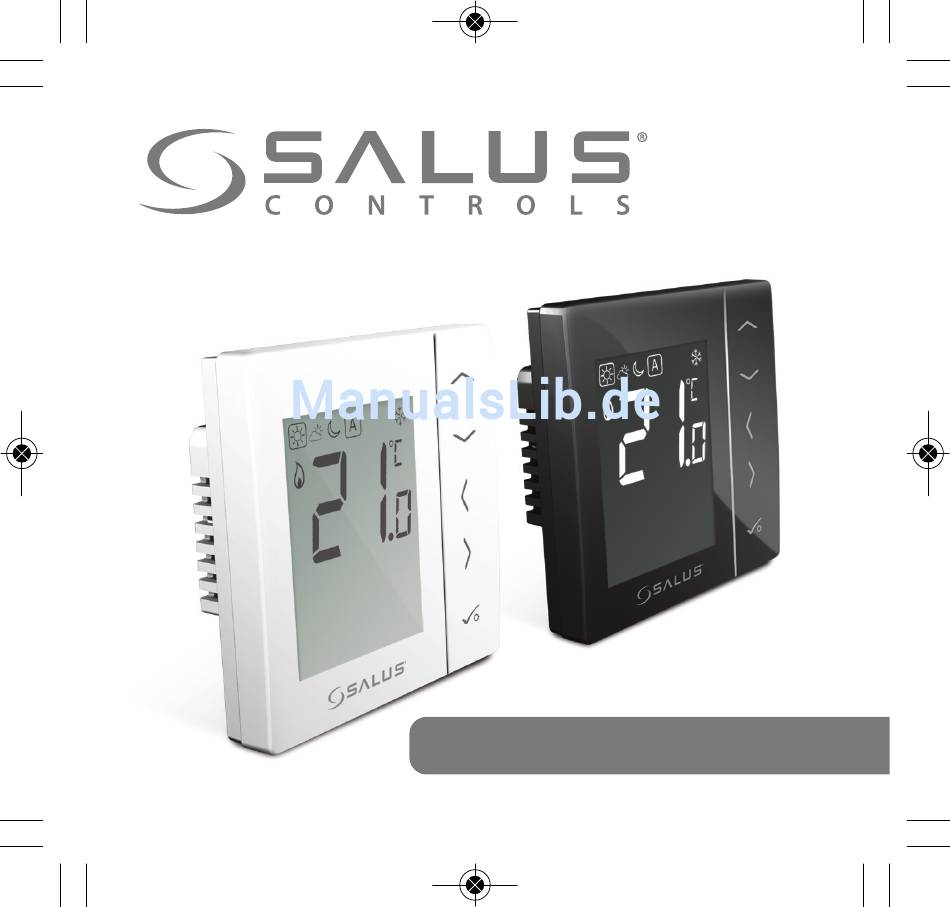

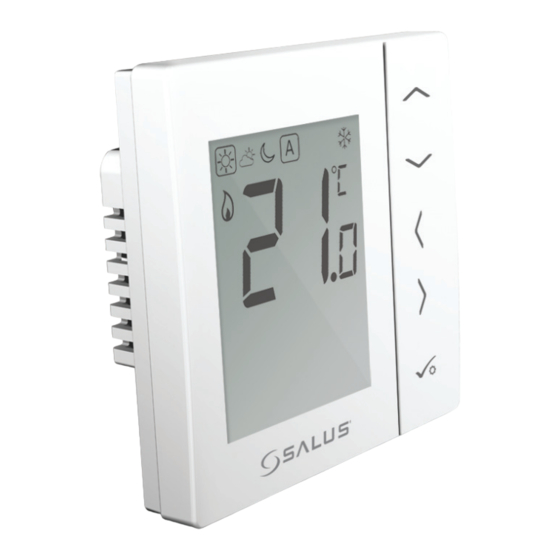

- Seite 1 VS35W - VS35B Installer - User Manual GER 004.qxp_Layout 1 17/10/2 Digitaler Thermostat Modelle: VS35W and VS35B INSTALLATIONS- / BEDIENUNGSHANDBUCH...
- Seite 2 VS35W - VS35B Installer - User Manual GER 004.qxp_Layout 1 17/10/2 Inhalt Inhalt In dieser Anleitung Die neueste verwendete Icons: Installationsanleitung im Lieferumfang PDF-Format kann auf Einleitung Sicherheit www.salus-controls.de Produktkonformität heruntergeladen werden Installation Bedienungsanleitung Wichtige Information Parametereinstellungen Hinweise fu ̈r den Installateur...
-
Seite 3: Produktkonformität & Sicherheitsinformationen
VS35W - VS35B Installer - User Manual GER 004.qxp_Layout 1 17/10/2 Produktkonformität & Sicherheitsinformationen EINLEITUNG Sicherheitsinformation Vielen Dank, dass Sie sich für den Produkt muss gemäß der Richtlinien verwendet Raumthermostat VS35 entschieden haben. Der werden. Der VS35 ist für die Raumsteuerung... - Seite 4 VS35W - VS35B Installer - User Manual GER 004.qxp_Layout 1 17/10/2 Produktkonformität & Sicherheitsinformationen Gefahrenquellen Installationsparametereinstellungen Der Thermostat muss vom Strom getrennt Der VS35 verfügt über einen Abschnitt zu den werden, bevor die Abdeckung entfernt wird. Installationsparametern. Diese dürfen nur vom...
-
Seite 5: Installation - Anschlüsse
VS35W - VS35B Installer - User Manual GER 004.qxp_Layout 1 17/10/2 Installation - Anschlüsse Anschlüsse verstehen Stromanschlüsse 230 VAC Für Stromzufuhr zur Rückseite des VS35 Einheit und Schaltausgang. Anschluss für NSB (Nachtabsenkung) VS35W 230V NSB-Signal ( Eingang) Siehe Seite 8. - Seite 6 VS35W - VS35B Installer - User Manual GER 004.qxp_Layout 1 17/10/2 Installation - Thermostatmontage Vordere Abdeckung vorsichtig entfernen. Vordere Abdeckung vorsichtig entfernen. Wandmontage Kennzeichnen Sie das hintere Gehäuse und bringen Sie es an der Wand an. Der VS35 eignet sich für Unterputzdosen mit einem Lochabstand von 60 mm Nur für...
- Seite 7 VS35W - VS35B Installer - User Manual GER 004.qxp_Layout 1 17/10/2 Installation - Thermostatmontage Montageposition und Installation Um einen fehlerfreien Betrieb und effiziente Steuerung sicherzustellen, sollte die Einheit im besten Fall in einem zugluftfreien Bereich in etwa 130 cm Höhe angebracht werden.
- Seite 8 VS35W - VS35B Installer - User Manual GER 004.qxp_Layout 1 17/10/2 Sensoranschluss (optional) Installation - Anschlüsse Sensoranschluss (optional) NSB-Eingang (Nachtabsenkung) Optionaler Schaltausgang 230 V SALUS Sensor Stromführend 230 VAC 50 Hz NSB-Signal Nullleiter Klemmleiste Thermischer Stellantrieb Eingang 08 VS35W und VS35B Installations- / Bedienungshandbuch...
-
Seite 9: Installation - Anschluss
VS35W - VS35B Installer - User Manual GER 004.qxp_Layout 1 17/10/2 Installation - Anschluss Überprüfen Sie, ob die Verdrahtung für folgende Anschlüsse komplett ist: Stromanschluss Anschluss für NSB (Nachtabsenkung) Sensoranschlüsse (falls zutreffend) Das hintere Gehäuse kann nun befestigt werden. - Seite 10 VS35W - VS35B Installer - User Manual GER 004.qxp_Layout 1 17/10/2 Installation - Thermostatmontage Stellen Sie sicher, dass die Steckverbindungen aufeinander sitzen. Richten Sie das vordere Gehäuse an der oberen Kante aus. Gehäusefront an der oberen Vorsichtig drücken, bis die Front mit einem “Klick”...
- Seite 11 VS35W - VS35B Installer - User Manual GER 004.qxp_Layout 1 17/10/2 Installation - Display Symbole VS35W and VS35B Installer / User Manual...
- Seite 12 VS35W - VS35B Installer - User Manual GER 004.qxp_Layout 1 17/10/2 Installation - Display Symbole SYMBOL FUNKTION BOX bedeutet Auswählen des Modus z. B. bedeutet, dass derzeit "Hohe Temperatur" gewählt ist, bedeutet, dass "Hohe Temperatur" nicht gewählt ist. Sonnig: Hohe komfortable Temperatur.
- Seite 13 VS35W - VS35B Installer - User Manual GER 004.qxp_Layout 1 17/10/2 Installation – LCD Graphics SYMBOL FUNKTION Temperaturanzeige: Zeigt die Raumtemperatur an. Zeigt die eingestellte Temperatur an. Zeigt zudem andere Informationen an. Anzeige für temporäre manuelle Temperaturanpassung: Falls die Temperatur im Programmmodus geändert wird, erscheint die Hand bis zum Start der nächsten Programmzeit.
-
Seite 14: Installation - Benutzeroberfläche
VS35W - VS35B Installer - User Manual GER 004.qxp_Layout 1 17/10/2 Installation - Benutzeroberfläche TASTE FUNKTION 1. Temperatureinstellwert verringern oder erhöhen. ODER 2. Tag, Uhr, Timer, Party, und Urlaub verringern oder erhöhen. 3. Installationsparameterwert auswählen. 1. Modusauswahl. ODER 2. Lange gedrückt halten, um ohne Speichern zum Startbildschirm zurückzukehren. -
Seite 15: Installation - Erstmaliges Einschalten
VS35W - VS35B Installer - User Manual GER 004.qxp_Layout 1 17/10/2 Installation - erstmaliges Einschalten Softwareversion 2 Sekunden 2 Sekunden Softwareversion variert. VS35W und VS35B Installations- / Bedienungshandbuch 15... -
Seite 16: Installation - Symbolerklärung
VS35W - VS35B Installer - User Manual GER 004.qxp_Layout 1 17/10/2 Installation - Symbolerklärung Einmalig drücken X-mal drücken Für fünf Sekunden gedrückt halten Blinken Kurz drücken um zu speichern Kurz gedrückt halten, und lange drücken, um zu um zurück zu kehren speichern und Menü... - Seite 17 VS35W - VS35B Installer - User Manual GER 004.qxp_Layout 1 17/10/2 Bedienung - Temperaturlevel Heizung Höchste Temperatur wird normalerweise für frühen Morgen und frühen Abend verwendet. Normalerweise 21 Mittlere Temperatur wird normalerweise während des Tages verwendet, wenn Sie zuhause aktiv sind Normalerweise 19 Niedrigere Temperatur wird normalerweise für unbenutzte...
- Seite 18 VS35W - VS35B Installer - User Manual GER 004.qxp_Layout 1 17/10/2 Bedienung - Temperaturlevel Kühlung Temperatur bei Anwesenheit. Normalerweise 22 ºC Temperatur bei Abwesenheit. Normalerweise 40 ºC Dies verhindert die Aktivierung der Kühlung bei Abwesenheit. Abendtemperatur. Normalerweise 26 ºC...
-
Seite 19: Bedienung - Dauerhafte Temperaturänderung
VS35W - VS35B Installer - User Manual GER 004.qxp_Layout 1 17/10/2 Bedienung - Dauerhafte Temperaturänderung Permanente niedrige Temperatur einstellen Schalten Verwenden Sie die obere oder untere Pfeiltaste, um die von Ihnen eingestellte Temperatur einzusehen. Um den permanenten Override zu Für... - Seite 20 VS35W - VS35B Installer - User Manual GER 004.qxp_Layout 1 17/10/2 Bedienungshandbuch - Frostschutz Rechte Pfeiltaste verwenden, um Frostfunktion auszuwählen Verwenden Sie die obere Pfeiltaste, um die Frostschutztemperatur auszuwählen Häkchen klicken, um eingestellte Temperatur zu bestätigen. 20 VS35W und VS35B Installations- / Bedienungshandbuch...
- Seite 21 VS35W - VS35B Installer - User Manual GER 004.qxp_Layout 1 17/10/2 Bedienungshandbuch – Wechsel Heizung/Kühlung VS35W und VS35B Installations- / Bedienungshandbuch 21...
- Seite 22 VS35W - VS35B Installer - User Manual GER 004.qxp_Layout 1 17/10/2 Bedienungshandbuch – Wechsel Heizung/Kühlung 22 VS35W und VS35B Installations- / Bedienungshandbuch...
- Seite 23 VS35W - VS35B Installer - User Manual GER 004.qxp_Layout 1 17/10/2 Installation - Gerätemenü öffnen Alle drei Tasten Falls Sie die gleichzeitig betätigen Geräteparameter ändern müssen, befolgen Sie die folgenden Schritte. Muss durch den Installateur erfolgen. Dies ist der erste Bildschirm des Gerätemenüs.
- Seite 24 VS35W - VS35B Installer - User Manual GER 004.qxp_Layout 1 17/10/2 Installation - Geräteparameter FUNKTION SYSTEMEINSTELLUNG DEFINITION STANDARD Heizungs- Pulsweitenmodulation Ein-Aus 0,5 o C +/- 0,25 o C regelung Ein-Aus 1,0 o C +/- 0,5 o C -3,0 bis 3,0 o C Temperaturfühler...
- Seite 25 VS35W - VS35B Installer - User Manual GER 004.qxp_Layout 1 17/10/2 Installation - Geräteparameter FUNKTION SYSTEMEINSTELLUNG DEFINITION STANDARD Frost Grenzwert- 5-17 Benötigte Temperatur für Temperatur Frostschutz und Urlaubsfunktion Stunden-Format 12 Stunden 24 Stunden nicht verfügbar nicht verfügbar nicht nicht verfügbar...
- Seite 26 VS35W - VS35B Installer - User Manual GER 004.qxp_Layout 1 17/10/2 Installation - Geräteparameter FUNCTION SYSTEMEINSTELLUNG DEFINITION STANDARD Programmauswahl 1-5 der Standardprogramme voreinstellen auswählen Heiz-/Kühlmodus 0: Heizmodus 0 oder 1 auswählen 1: Kühlmodus Auf Werkseinstellungen zurücksetzen Nummer 47 Alle drei Tasten...
- Seite 27 VS35W - VS35B Installer - User Manual GER 004.qxp_Layout 1 17/10/2 Installation - Technische Details Modelle VS35W/B Digitaler Raumthermostat entwickelt für 230 VAC Anwendungen Zusatzfunktionen Frostschutz 230V Eingang Override Permanent Frostschutz 5ºC Anpassbar Stromquelle 230V AC 50Hz Bemessungsspannung 3 Amp Temperaturskala 5 bis 35ºC, Toleranz 0.5ºC...
-
Seite 28: Anmerkungen Des Installateurs
VS35W - VS35B Installer - User Manual GER 004.qxp_Layout 1 17/10/2 Anmerkungen des Installateurs 28 VS35W und VS35B Installations- / Bedienungshandbuch... - Seite 29 VS35W - VS35B Installer - User Manual GER 004.qxp_Layout 1 17/10/2 Anmerkungen des Installateurs VS35W und VS35B Installations- / Bedienungshandbuch 29...
-
Seite 30: Garantie
VS35W - VS35B Installer - User Manual GER 004.qxp_Layout 1 17/10/2 Garantie SALUS Controls garantiert, dass das hier beschriebene Produkt frei von Material- oder Verarbeitungsfehlern ist und seinen Zweck im Rahmen seiner Spezifikation für einen Zeitraum von fünf Jahren ab Installationsdatum erfüllen wird. Die alleinige Gewährleistungshaftung von SALUS Controls besteht darin (nach eigener Wahl), das defekte Produkt zu reparieren oder zu ersetzen. - Seite 31 VS35W - VS35B Installer - User Manual GER 004.qxp_Layout 1 17/10/2 Digitaler Thermostat Modelle: VS35W and VS35B VS35W und VS35B Installations- / Bedienungshandbuch 31...
