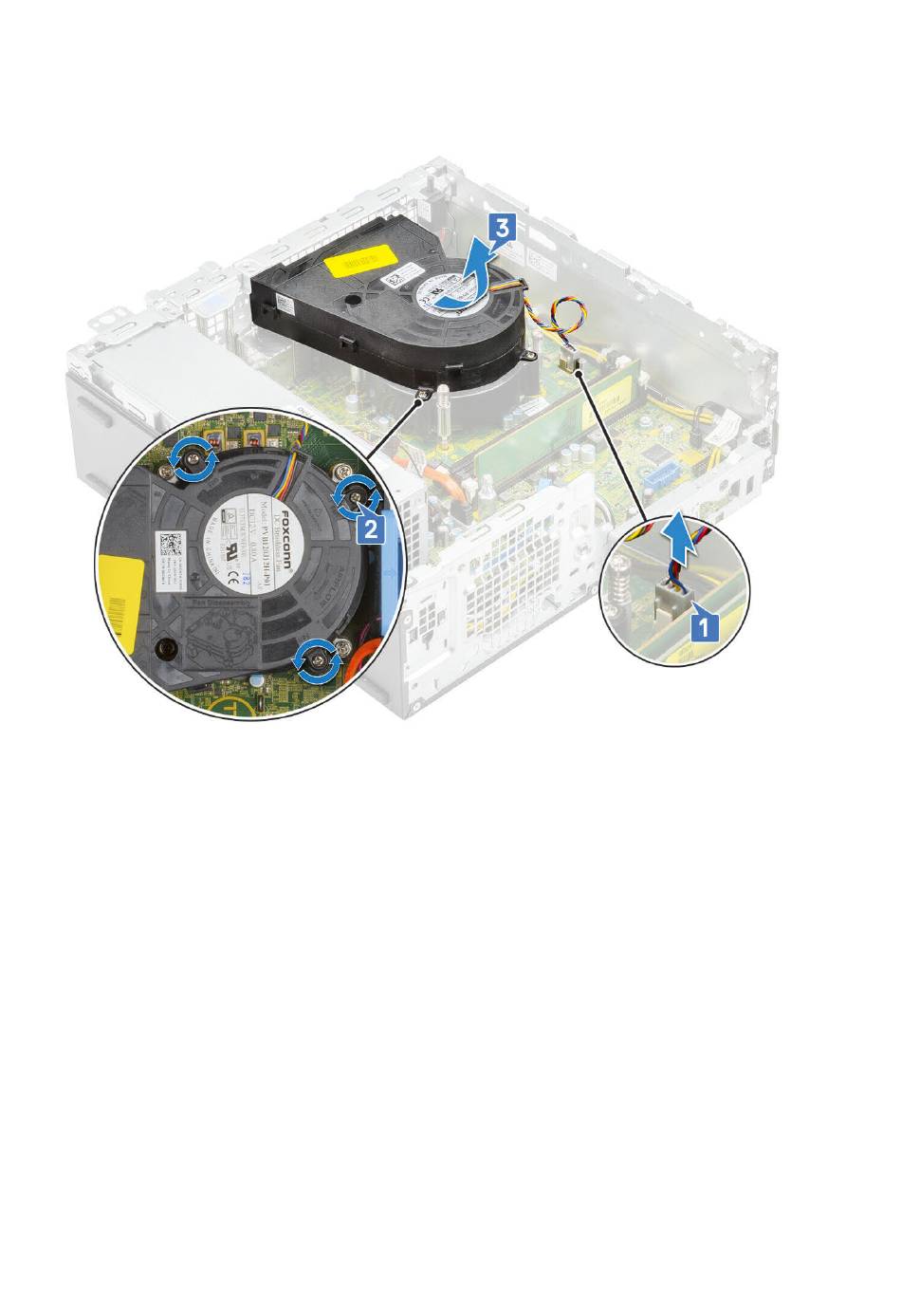

3. So entfernen Sie den Kühlkörperlüfter:
a. Trennen Sie das Lüfterkabel des Kühlkörpers vom Anschluss auf der Systemplatine [1].
b. Entfernen Sie die drei Schrauben, mit denen der Kühlkörperlüfter am Kühlkörper befestigt ist [2].
c. Heben Sie den Kühlkörperlüfter aus dem Computer heraus [3].
Einbauen des Kühlkörperlüfters
1. Richten Sie den Kühlkörperlüfter an der Kühlkörperbaugruppe aus [1].
2. Bringen Sie die drei Schrauben wieder an, mit denen der Kühlkörperlüfter an der Kühlkörperbaugruppe befestigt wird [2].
3. Verbinden Sie das Kabel des Kühlkörperlüfters mit dem Anschluss auf der Systemplatine [3].
