Produktbeschreibung
Technisches Zubehör
4.5
Technisches Zubehör

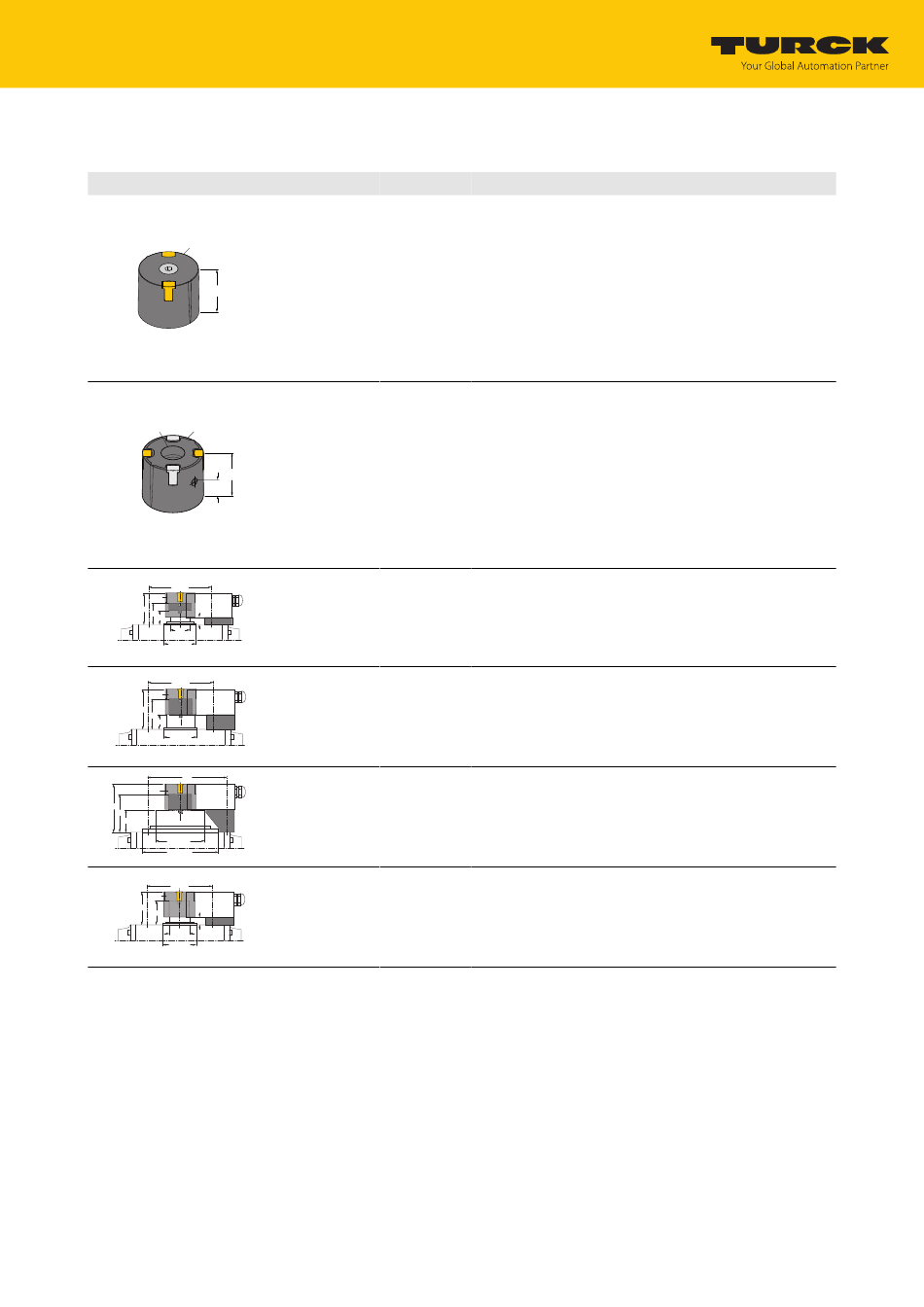

Maßbild
ø 40.5
34
ø 15.88
ø 40.5
34
20.5
80 (130)
ø 40
Sensor
45
30
20
10
ø max. 30
ø max. 65
80 (130)
ø 40
Sensor
55
40
20
ø max. 65
130
ø 40
Sensor
65
50
30
ø max. 70
ø max. 110
80 (130)
ø 40
Sensor
45
30
10
ø max. 30
ø max. 65
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | more@turck.com | www.turck.com
Typ
ID
P1-RI-DSU35
6901086
P4-RI-DSU35
100002204
BTS-DSU35-Z01 6900229
BTS-DSU35-Z02 6900230
BTS-DSU35-Z03 6900231
BTS-DSU35-Z07 6900403
Beschreibung
Positionsgeber für induktive Winkelsensoren DSU35 für
Schwenkantriebe; Befestigung auf Anschlusswelle mit
Senkkopfschraube M6 × 25
Positionsgeber für induktive Winkelsensoren DSU35 für
Schwenkantriebe;
Befestigung auf Anschlusswelle (Wellenzapfen) 5/8" mit
Madenschraube
Aufbauset für Doppelsensoren für größere Schwenk-
antriebe; Ø Scheibe und Sprengring: max. 65 mm;
Lochbild auf Flanschfläche: 30 × 80 mm (30 × 130 mm);
Anschlusswelle (Wellenzapfen) Höhe:
20 mm / Ø max. 30 mm
Aufbauset für Doppelsensoren für größere Schwenk-
antriebe; Ø Scheibe und Sprengring: max. 65 mm;
Lochbild auf Flanschfläche: 30 × 80 mm (30 × 130 mm);
Anschlusswelle (Wellenzapfen) Höhe:
20 mm / Ø max. 45 mm
Aufbauset für Doppelsensoren für größere Schwenk-
antriebe; Ø Scheibe und Sprengring: max. 110 mm;
Lochbild auf Flanschfläche: 30 × 130 mm;
Anschlusswelle (Wellenzapfen) Höhe:
30 mm / Ø max. 70 mm
Aufbauset für Doppelsensoren für größere Schwenk-
antriebe; Ø Scheibe und Sprengring: max. 110 mm;
Lochbild auf Flanschfläche: 30 × 130 mm;
Anschlusswelle (Wellenzapfen) Höhe:
50 mm / Ø max. 75 mm
V01.00 | 2023/05 | 8
