Montieren
Sensor auf ferritische Welle (Ø > 14 mm) montieren
5.2
Sensor auf ferritische Welle (Ø > 14 mm) montieren
0.65
4
0.65
> ø14

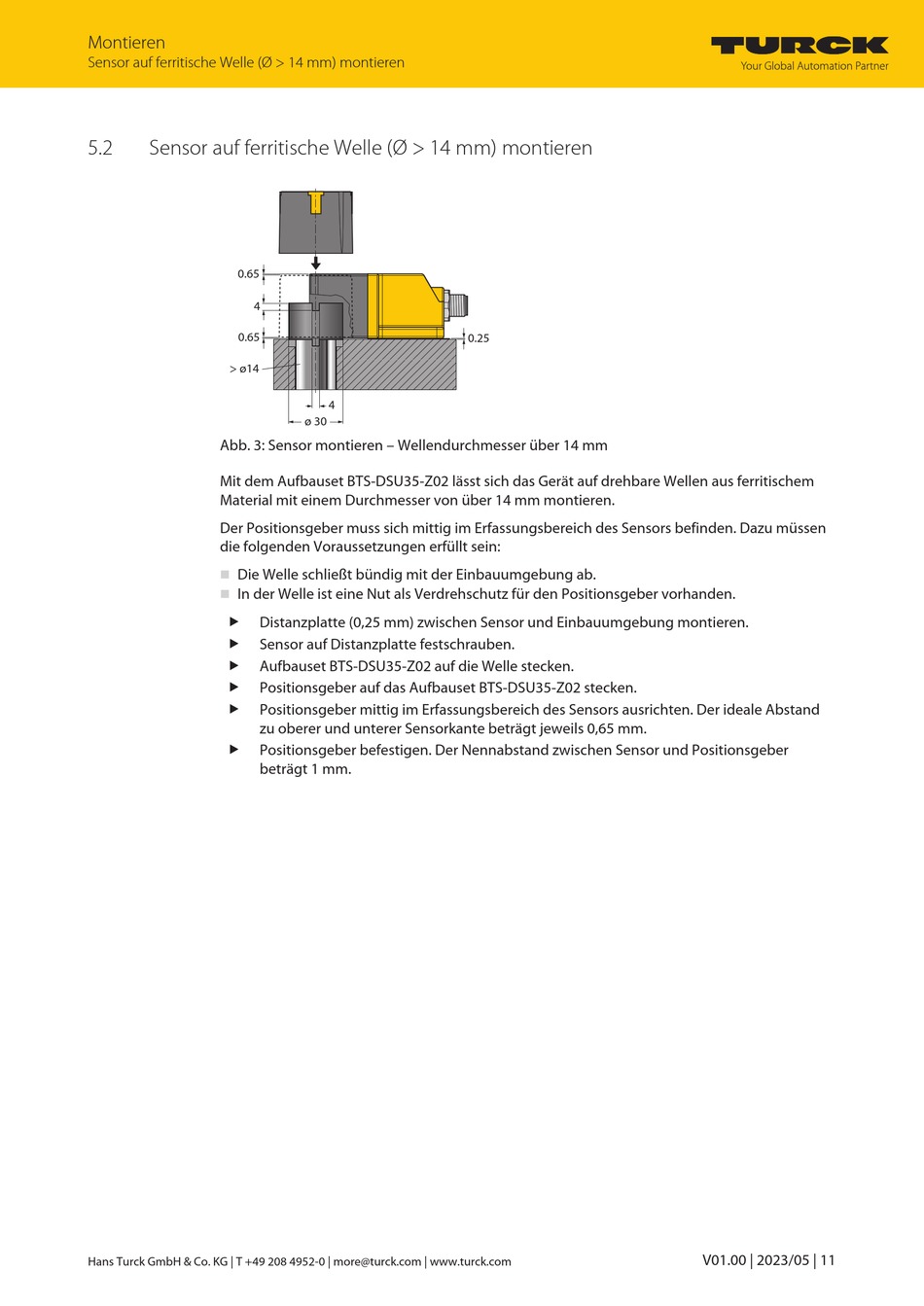

Abb. 3: Sensor montieren – Wellendurchmesser über 14 mm
Mit dem Aufbauset BTS-DSU35-Z02 lässt sich das Gerät auf drehbare Wellen aus ferritischem
Material mit einem Durchmesser von über 14 mm montieren.
Der Positionsgeber muss sich mittig im Erfassungsbereich des Sensors befinden. Dazu müssen
die folgenden Voraussetzungen erfüllt sein:
Die Welle schließt bündig mit der Einbauumgebung ab.
n
In der Welle ist eine Nut als Verdrehschutz für den Positionsgeber vorhanden.
n
„
Distanzplatte (0,25 mm) zwischen Sensor und Einbauumgebung montieren.
„
Sensor auf Distanzplatte festschrauben.
„
Aufbauset BTS-DSU35-Z02 auf die Welle stecken.
„
Positionsgeber auf das Aufbauset BTS-DSU35-Z02 stecken.
„
Positionsgeber mittig im Erfassungsbereich des Sensors ausrichten. Der ideale Abstand
zu oberer und unterer Sensorkante beträgt jeweils 0,65 mm.
„
Positionsgeber befestigen. Der Nennabstand zwischen Sensor und Positionsgeber
beträgt 1 mm.
