Einstellen
Einstellen über die Easy-Teach-Funktion
Einstellmöglichkeiten der Easy-Teach-Funktion

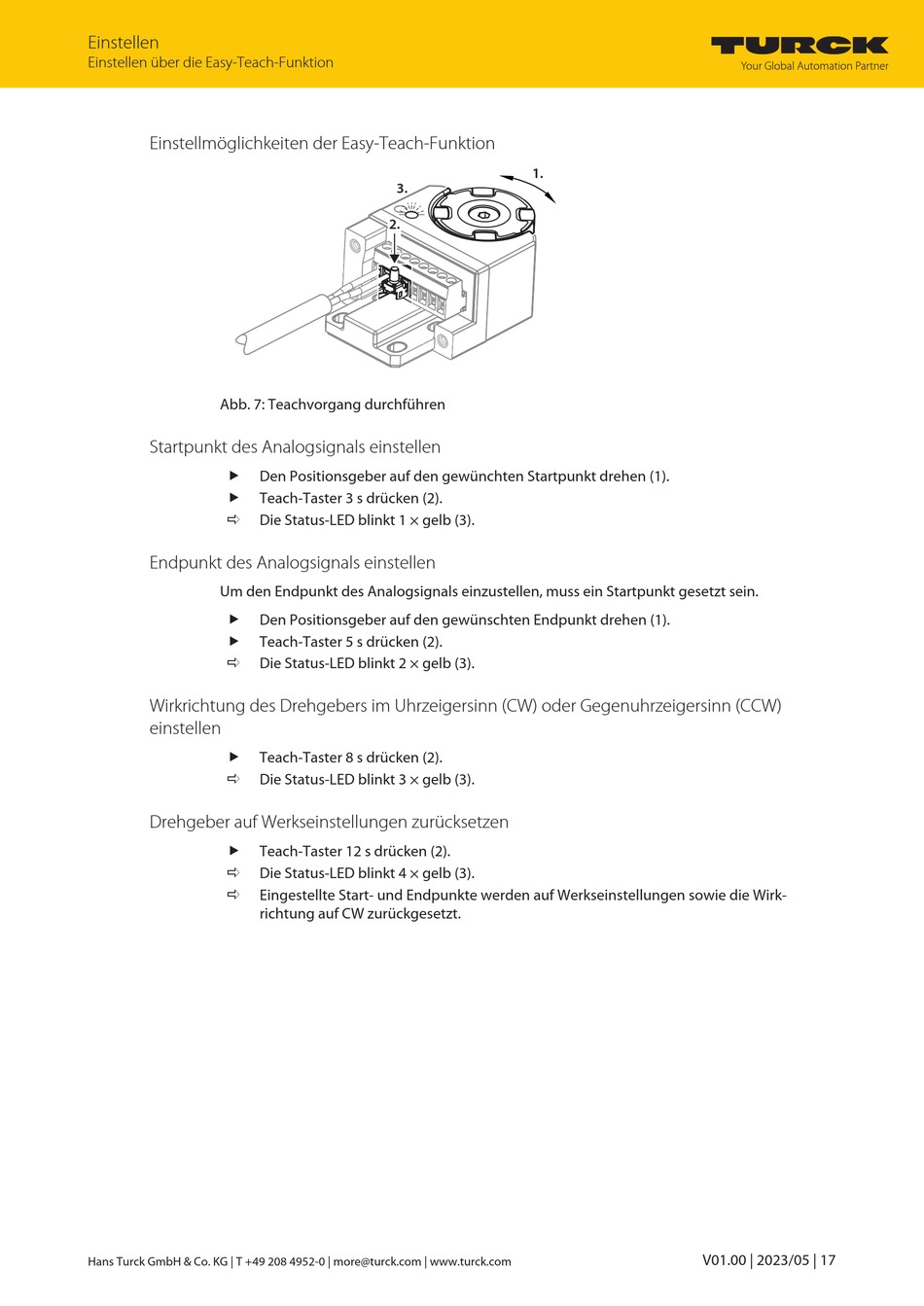

Abb. 7: Teachvorgang durchführen
Startpunkt des Analogsignals einstellen
„
Den Positionsgeber auf den gewünchten Startpunkt drehen (1).
„
Teach-Taster 3 s drücken (2).
a
Die Status-LED blinkt 1 × gelb (3).
Endpunkt des Analogsignals einstellen
Um den Endpunkt des Analogsignals einzustellen, muss ein Startpunkt gesetzt sein.
„
Den Positionsgeber auf den gewünschten Endpunkt drehen (1).
„
Teach-Taster 5 s drücken (2).
a
Die Status-LED blinkt 2 × gelb (3).
Wirkrichtung des Drehgebers im Uhrzeigersinn (CW) oder Gegenuhrzeigersinn (CCW)
einstellen
„
Teach-Taster 8 s drücken (2).
a
Die Status-LED blinkt 3 × gelb (3).
Drehgeber auf Werkseinstellungen zurücksetzen
„
Teach-Taster 12 s drücken (2).
a
Die Status-LED blinkt 4 × gelb (3).
a
Eingestellte Start- und Endpunkte werden auf Werkseinstellungen sowie die Wirk-
richtung auf CW zurückgesetzt.
