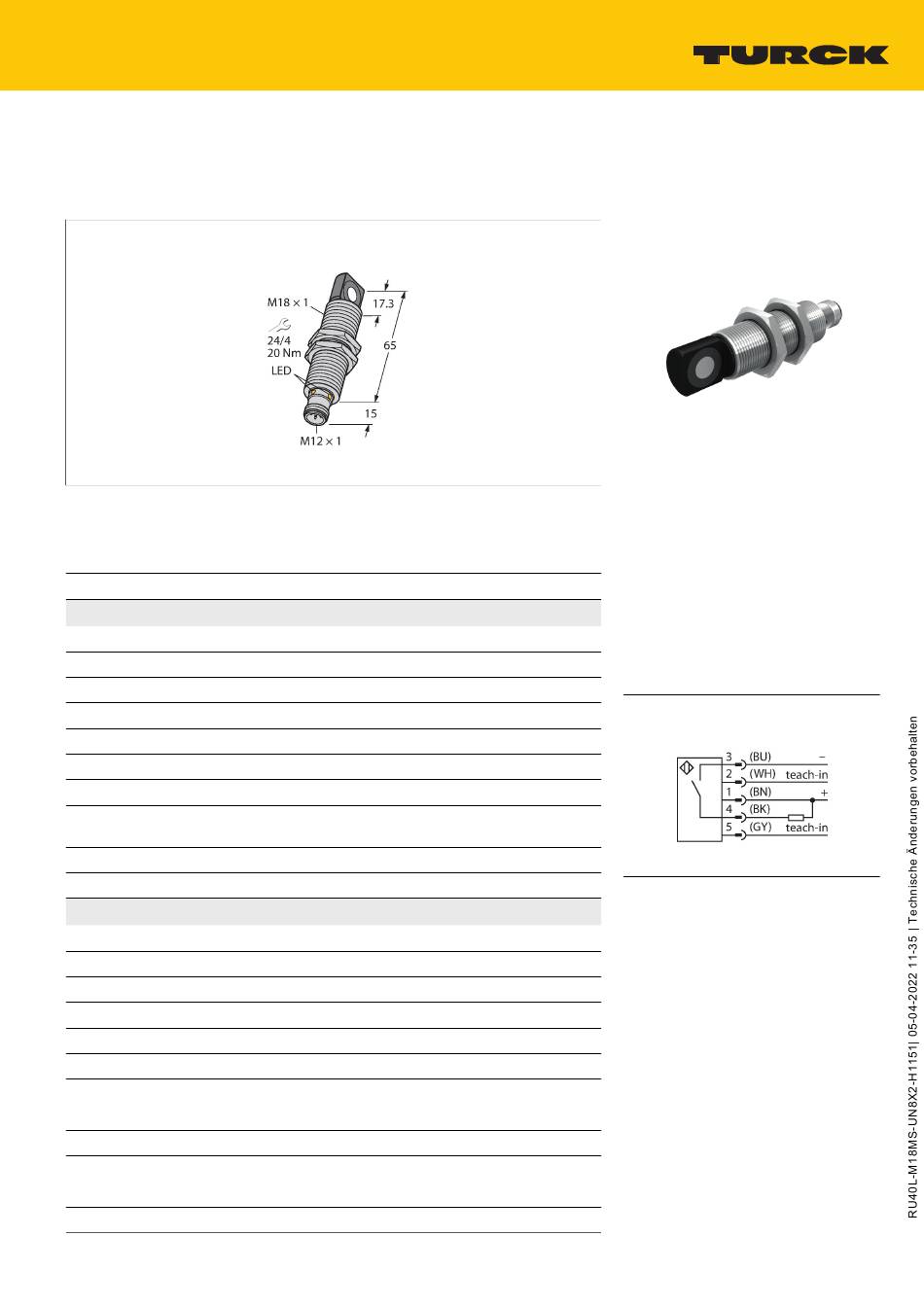

turck RU40L-M18MS-UN8X2-H1151 Betriebsanleitung

RU40L-M18MS-UN8X2-H1151
Ultraschallsensor – Reflexionsschranke
Technische Daten
Typ
Ident-No.
Ultraschall Daten
Funktion
Reichweite
Mindestgröße Schaltbereich
Ultraschall-Frequenz
Wiederholgenauigkeit
Temperaturdrift
Linearitätsfehler
Kantenlänge des Nennbetätigungsele-
ment
Annäherungsgeschwindigkeit
Überfahrgeschwindigkeit
Elektrische Daten
Betriebsspannung
Restwelligkeit
DC Bemessungsbetriebsstrom
Leerlaufstrom
Lastwiderstand
Reststrom
Ansprechzeit typisch
Bereitschaftsverzug
Ausgangsfunktion
Ausgang 1
Schaltfrequenz
Hysterese
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|3
RU40L-M18MS-UN8X2-H1151
1610086
Reflexionsschranke
25...400 mm
5 mm
300 kHz
≤ 0.15 % v. E.
± 1.5 % v. E.
≤ ± 0.5 %
20 mm
≤ 3 m/s
≤ 1.3 m/s
15...30 VDC
10 % U
ss
≤ 150 mA
≤ 50 mA
≤ 1000 Ω
≤ 0.1 mA
< 108 ms
≤ 300 ms
Schließer/Öffner, NPN
Schaltausgang
≤ 5.2 Hz
≤ 5 mm
Merkmale
■
Rechtwinklige Schallwandlerfront
■
Zylindrische Bauform M18, vergossen
■
Anschluss über M12x1 Steckverbinder
■
Temperaturkompensation
■
Teach-In Bereich: 2.5...39cm
■
Öffnungswinkel der Schallkeule: +/- 9°
■
1xSchaltausgang, NPN
■
Einstellbar über Teach-In
■
Parametrierbar Schließer/Öffner
Anschlussbild
Funktionsprinzip
Ultraschallsensoren erfassen mit Hilfe
von Schallwellen berührungslos und
verschleißfrei eine Vielfalt von Objekten.
Dabei spielt es keine Rolle, ob das Objekt
durchsichtig oder undurchsichtig, metallisch
oder nichtmetallisch, fest, flüssig oder
pulverförmig ist. Auch Umgebungseinflüsse
wie Sprühnebel, Staub oder Regen
beeinträchtigen die Funktion kaum.
Das Schallkeulen-Diagramm zeigt den
Erfassungsbereich des Sensors. Nach Norm
EN 60947-5-2 werden quadratische Targets in
den Größen 20 x 20 mm, 100 x 100 mm und
ein Rundstab mit einem Durchmesser von 27
mm verwendet.
Wichtig: Die Erfassungsbereiche für
andere Targets können aufgrund der
unterschiedlichen Reflexionseigenschaften
und Geometrien zu den Normtargets
verschieden sein.
