Digitales Nockenschaltwerk
Digitronic
CamCon DC30/X mit 8 Programmen
Automationsanlagen GmbH

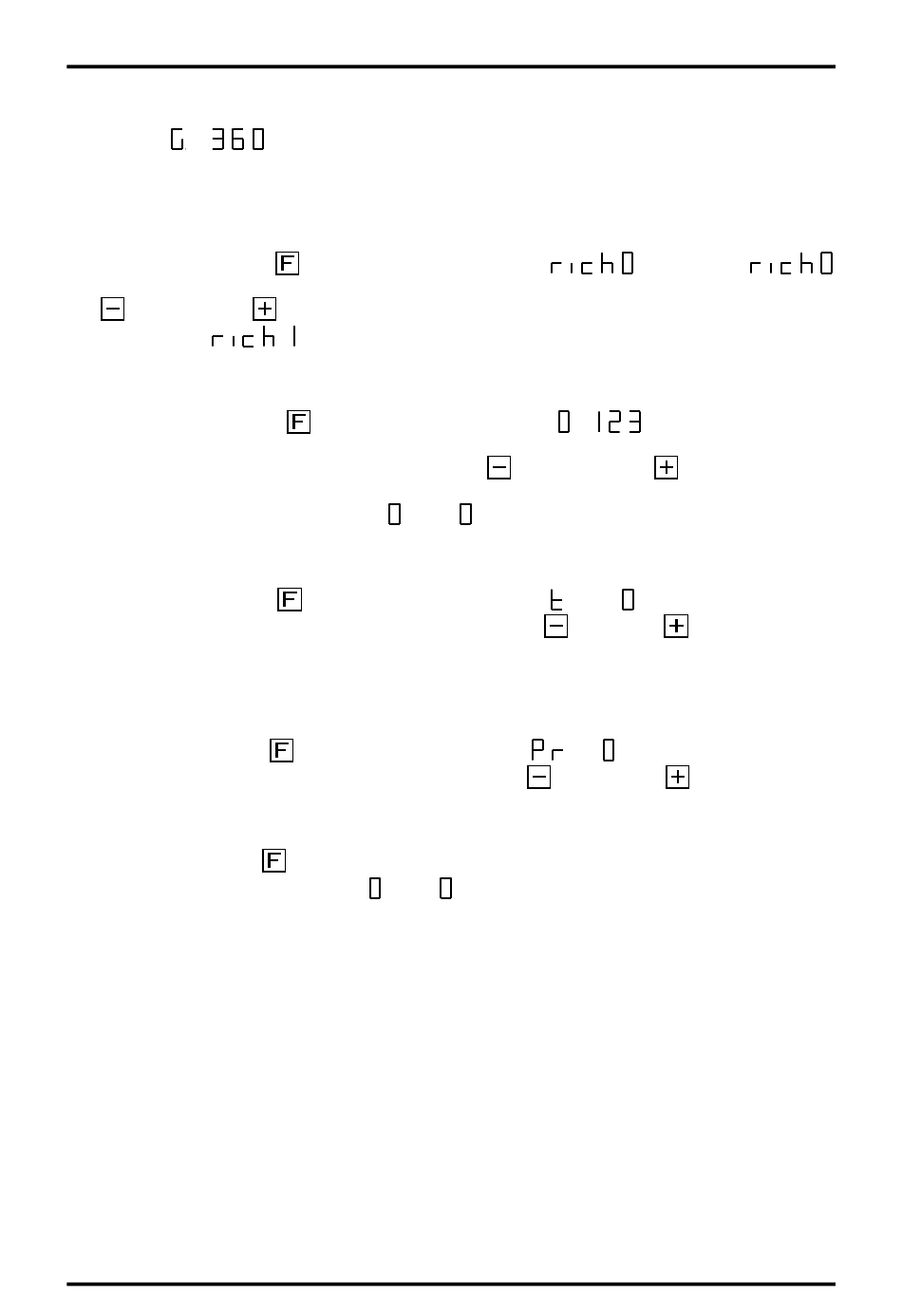

6.2.2. Die Winkelcodiererauflösung
Die Anzeige
gibt die Auflösung des Winkelcodierers in Schritten pro Umdrehung an.
Standardgemäß arbeitet CamCon mit einem Winkelcodierer der eine Auflösung von 360 Schritten pro
Umdrehung hat. Die Auflösung kann nicht verändert oder angepaßt werden.
6.2.3. Die V/R Umschaltung
Durch kurzes Drücken der
Taste erscheint in der Anzeige
. Die Anzeige
zeigt, daß der Winkelcodierer mit Blick auf die Welle im Uhrzeigersinn aufwärts zählt. Durch Drücken
der
Taste oder der
Taste läßt sich die Drehrichtung des Winkelcodierers umkehren. In der
Anzeige erscheint
.
6.2.4. Die Nullpunktkorrektur
Durch kurzes Drücken der
Taste zeigt die Anzeige z.B.:
. Hier wird die aktuelle
Winkelposition des Winkelcodierers angezeigt. Nachdem Sie den Antrieb auf mechanisch "0"
positioniert haben, können Sie durch Drücken der
Taste oder der
Taste die aktuelle
Winkelposition ebenfalls auf "0" verschieben, so daß der mechanische und elektronische Nullpunkt
übereinstimmen. In der Anzeige erscheint
.
6.2.5. Die Totzeitkompensation
Durch kurzes Drücken der
Taste erscheint in der Anzeige
. Hier wird die Totzeit im
Bereich von 0ms bis 255ms eingegeben. Durch Drücken der
Taste oder
Taste kann dieser
Wert in Schritten von 1ms verändert werden. Um diesen eingegebenen Zeitfaktor werden die
Ausgänge 1 bis 8 früher ein- bzw. ausgeschaltet.
6.2.6. Einstellung des Programmiermodus
Durch kurzes Drücken der
Taste erscheint in der Anzeige
. Hier wird der Modus für die
Nockenprogrammierung eingestellt. Durch Drücken der
Taste oder
Taste wird vom
Programmiermodus 0 in den Programmiermodus 1 gewechselt. Der Programmiermodus 1 ist in der
Bedienung einfacher als der Programmiermodus 0, jedoch ist es im Programmiermodus 1 nicht
möglich, mehrere Nocken auf einem Ausgang zu programmieren.
Ein weiteres Drücken der
Taste führt zum Verlassen der Standardanzeige. CamCon sollte jetzt die
aktuelle Geschwindigkeit anzeigen, z.B.:
. Falls nicht, lesen Sie bitte unter
Kapitel 9. Fehlersuche nach.
Seite: 16
Ausgabe: Juni 02
