3. Mechanische Einbauvorschriften

Zum Fronttafeleinbau wird CamCon in einen Ausschnitt (wie in der Maßzeichnung dargestellt)
eingesetzt. Die Erdungsklemme ist mit dem zentralen Erdungspunkt auf der Rückseite des Gehäuses
und mit dem Schaltschrankgehäuse (falls vorhanden) zu verbinden. Alle Kabelverbindungen sind im
spannungslosen Zustand herzustellen! Die Abschirmungen vom Kabel des Winkelcodierers, bzw.
Spannungsversorgung und Ausgänge sind auf die Erdungsklemme aufzulegen.

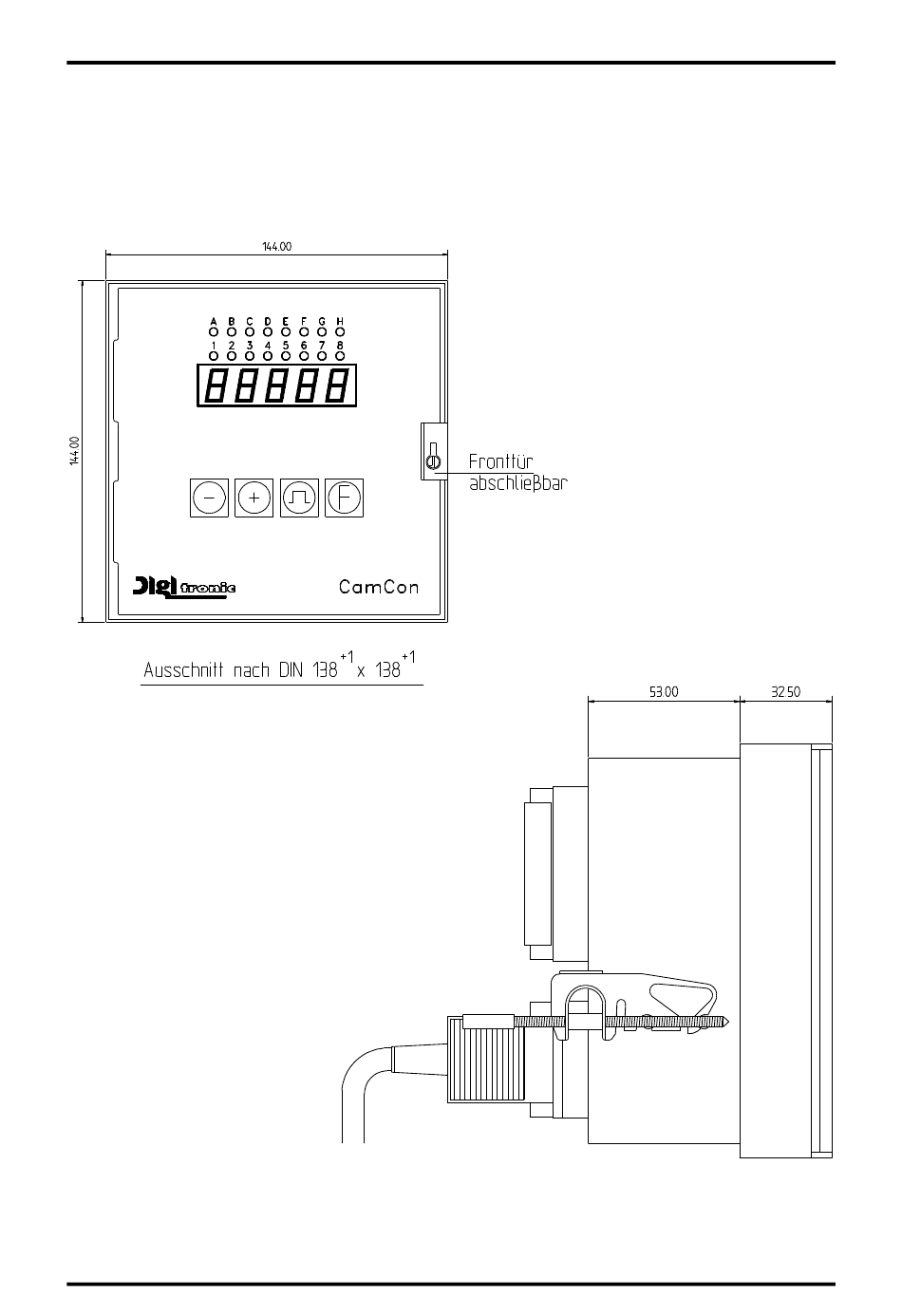

Abb.: Maßzeichnung zum Einbau von CamCon
Ausgabe: Juni 02
Seite: 11
