5.1.2 Versorgung über 24 VAC Transformator
Bei Beschaltung über eine 24V AC Klasse II Spannungsversorgung kann ein einzelner
Transformator für die Versorgung von mehreren Controllern und/ oder Feldgeräten (z.B.
Aktuatoren) benutzt werden, sofern folgende Bedingungen erfüllt werden:
-
Alle
Geräte
(Verpolung) zwischen den Geräten können schnell zur Beschädigung von Geräten
und Transformatoren führen.
-
Der Transformatorleistung ist genügend groß (inklusive Leitungsverlusten)
-
Die richtige Polarität wurde beachtet.
-

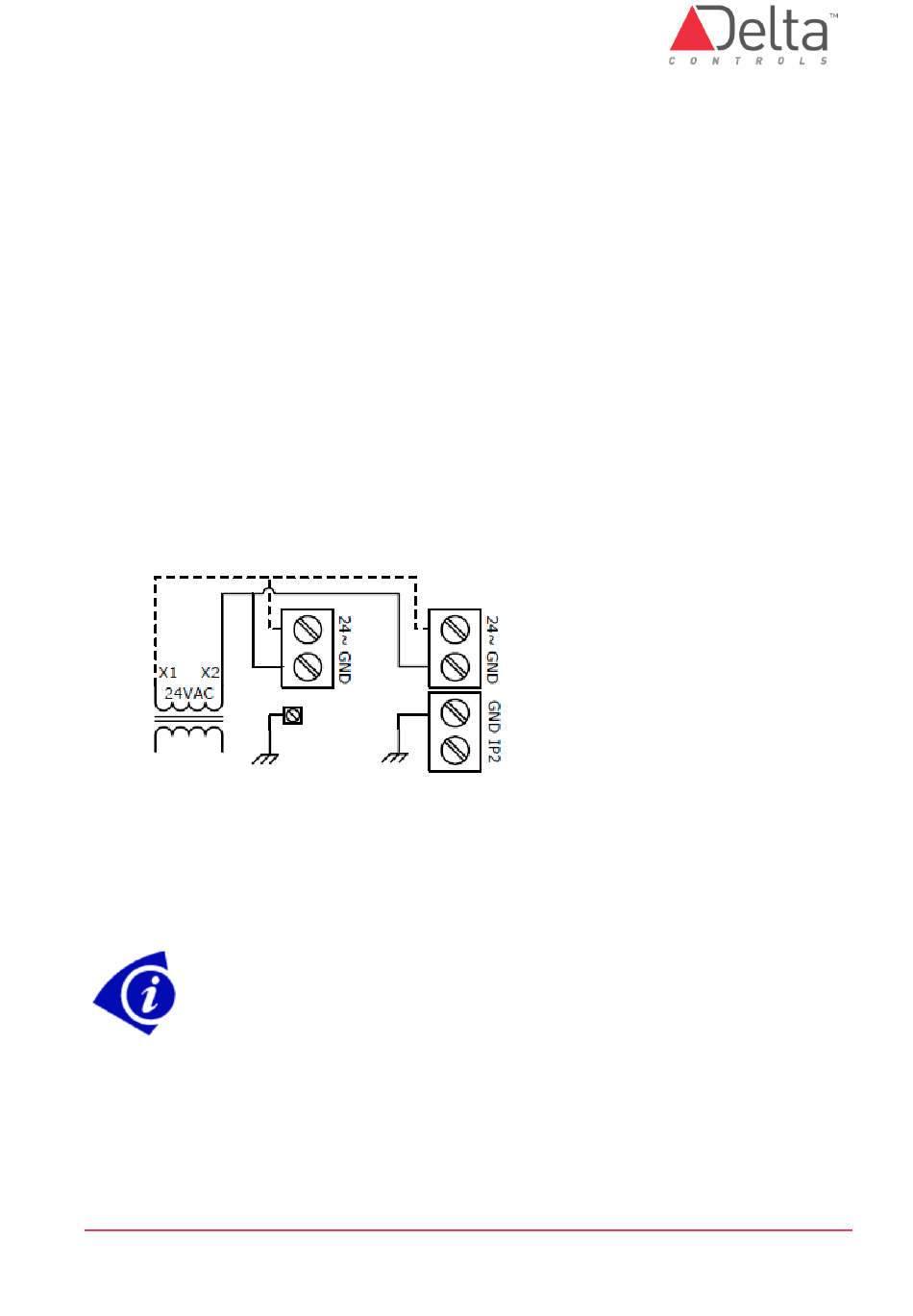

Jeder Controller ist, wie im unten stehenden Diagramm, geerdet. Dies ist zum
Schutz der Geräte, sowie zur Sicherung einer Bezugsmasse für die RS485
Kommunikation nötig.
-
Der Transformator ist sekundärseitig für die max. Auslastung von 4A
(bei Klasse II) gesichert.
Erden an der
Erdungsklemme
Achtung: Vergewissern Sie sich, dass der Controller über die vorhandene
GND-Klemme geerdet ist. Ohne diese Erdung können Kommunikations-
probleme auftreten.
DE-ASM-24E Installationsanleitung.docx
MÜSSEN
halbwellengleichgerichtet
Wenn keine Erdungsklemme
vorhanden ist, dann eine der
GND-Klemmen zur Erdung
verwenden
sein.
Kabelkreuzungen
© Delta Controls Germany 2022
Seite 12
