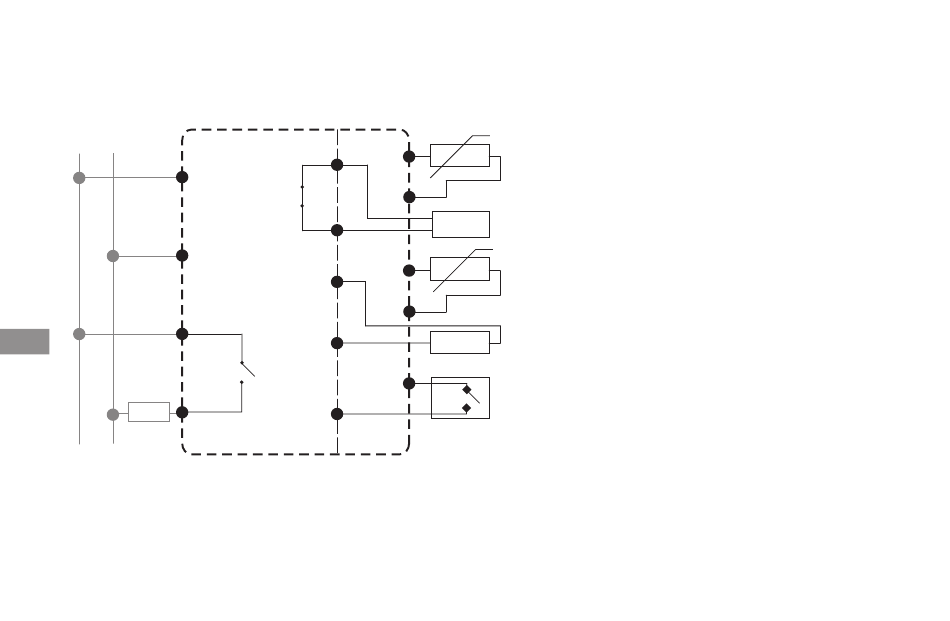

Installation

L N
1
2
3
NO
LOAD
4
16A
92
5
10
6
NC
11
ALARM
7
12
8
13
-
24 V DC
9
14
NO
REMOTE
not in
max/min
Aux bornes 1 et 2 se connectent la
phase et le neutre de l'alimentation
électrique.
A
Les bornes 3 et 4 correspondent au
relais qui commande la charge.
Le capteur A se connecte aux bornes
5 et 6.
B
Le capteur B se connecte aux bornes
7 et 8.
+
C
L'alarme externe se connecte aux
bornes 10 et 11.
Le capteur C (humidité) se connecte
aux bornes 12 et 13.
L'appareil de télécommande se con-
necte aux bornes 9 et 14.
