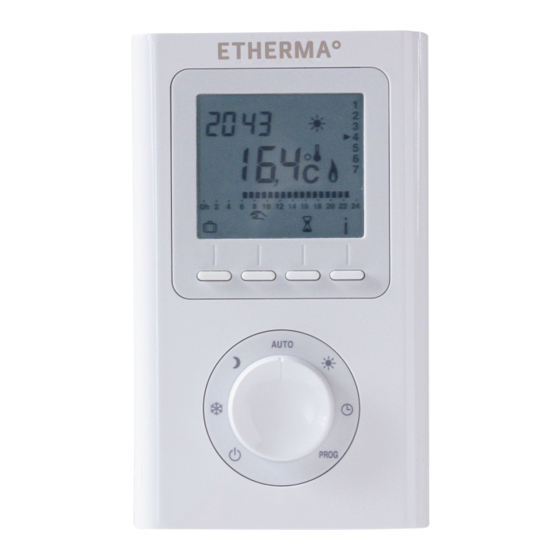

Etherma ET-12A Montage- Und Gebrauchsanleitung
Quelle: etherma.com/de
Verwandte Anleitungen für Etherma ET-12A
Inhaltszusammenfassung für Etherma ET-12A
- Seite 2 - 2 -...
- Seite 55 Inhalt 1. Installation ..............57 2. Beschreibung ............58 3. Funk-Zuordnung ............59 4. Konfiguration ............60 CF01 - Korrektur der gemessenen Temperatur ......60 CF02 - Angezeigte Temperatur im AUTO-Betrieb ....... 60 CF04 - Regelungsart ..............61 CF05 - Energiesparmodus ............61 CF06 - Anzeige EIN/AUS-Taste im Standby-Modus ....
- Seite 56 Inhalt 6.2 Sparbetriebssollwert einstellen ..........66 6.3 Frostschutz-Sollwert einstellen ..........66 6.4 Verhaltensanzeige ..............67 7. Programmierung ............68 8. AUTO-Betrieb ............70 9. "Party"-Betrieb ............71 10. Abwesenheitsbetrieb..........72 11. Externe Programmunterbrechung ......73 12. Info-Taste ..............74 13. Zugang zu den Einstellungen sperren ....75 14.
-
Seite 57: Installation
1. Installation Mini 20 cm Thermostat wie folgt installieren: - im Hauptwohnraum (z.B. Wohn-/Esszimmer) oder im Mittelpunkt der Wohnung/des Hauses - befestigt an einer Wand oder, zugänglich auf einem Regal oder einem Möbelstück, in 1,50 m Höhe - vor Hitze (Kamin, Sonnenlicht) und Durchzug (Fenster, Tür) geschützt WICHTIG: Den Thermostat nicht an einer Wand mit Außenkontakt oder in einem unbeheizten Raum (z.B. -
Seite 58: Beschreibung
2. Beschreibung Ê AUTO-Betrieb Ë Komfortbetrieb Temperatur- Ì Absenkbetrieb einstellung Í Frostschutzbetrieb Î Datum und Uhrzeit einstellen / Programmierung Ê Uhrzeit Ë Tag Ì Gemessene Temperatur oder Solltemperatur Í Aktuelle Solltemperatur Î Funkübertragung Ï "Party"-Betrieb Ð Abwesenheitsbetrieb Ñ Info-Taste Ò Betriebsart Aus Standby-Modus : Nach einer bestimmten Zeit ohne Aktivität schaltet der Thermostat auf Standby-Modus um. -
Seite 59: Funk-Zuordnung
3. Funk-Zuordnung >3s ..>5s >5s Ê Schalten Sie den bzw. die Empfänger in den Zuordnungsmodus (siehe Empfänger-Anleitung). Ë Der Thermostat muss ausgeschaltet sein. Drücken Sie 5 Sekunden lang die 2. Taste von links. Auf dem Display erscheint die Thermostat-Version. -
Seite 60: Konfiguration
4. Konfiguration >5s - 5°C -> + 5°C Der Thermostat muss ausgeschaltet sein. Ê Drücken Sie 5 Sekunden lang die 2. Taste von links. Auf dem Display erscheint die Thermostat-Version. Ë Drücken Sie auf OK. Auf dem Display erscheint das Menü CF01. Ì... -
Seite 61: Cf04 - Regelungsart
EXIT CF04 - Regelungsart PI-Regelung (Integrale Proportionalregelung) 2-Punkt-Regelung CF05 - Energiesparmodus Ausschalten der Anzeige nach 10 Sekunden ohne Tastendruck Ausschalten der Anzeige zwischen Mitternacht und 5 Uhr Anzeige immer eingeschaltet CF06 - Anzeige EIN/AUS-Taste im Standby-Modus Symbol im Standby-Modus nicht angezeigt Symbol im Standby-Modus angezeigt CF07 - Displaybeleuchtung... -
Seite 62: Cf08 - Funktion Öffnungsmeldung
4. Konfiguration CF08 - Funktion Öffnungsmeldung Deaktiviert Aktiviert Bei Kombination des Empfängers mit einem Öffnungsmelder (z. B. Fenster) wird die Heizung beim Öffnen des Fensters in den Frostschutzbetrieb geschaltet. CF09 - Funktion Anwesenheitserkennung Deaktiviert Aktiviert Bei Kombination des Empfängers mit einem Bewegungsmelder wird die Temperatur bei langer Abwesenheit automatisch abgesenkt: •... -
Seite 63: Cf12 - Uhrzeitformat
CF12 - Uhrzeitformat 12 Std. (AM/PM) 24 Std. CF13 - Automatische Sommer-/Winterzeit- Umstellung Deaktiviert Aktiviert Bei CF13 = 0 wird keine Datumseinstellung angeboten. CF15 - Anzeige des Fenster-Symbols (Öffnungsmeldung) Wenn CF08 = 1: Nicht blinkendes Symbol Blinkendes Symbol CF16 - Anzeige des Symbols (Wärmeanforderung) Symbol nicht angezeigt Symbol angezeigt... -
Seite 64: Cf17 - Anzeige Des Symbols
4. Konfiguration CF17 - Anzeige des Symbols (Anwesenheitserkennung) Festes Symbol Blinkendes Symbol CF18 - Stromverbrauch-Anzeige Deaktiviert Aktiviert Ë Bei aktivierter Stromverbrauchsanzeige muss die Wattleistung der Heizelementen angegeben werden. Î Ê Wählen Sie das Ì Geben Sie die Leistung Heizelement in Watt an. Ë... -
Seite 65: Uhreinstellung
5. Uhreinstellung Ê Drehen Sie den Wahlschalter auf PROG. Ë Stellen Sie die Ì Stellen Sie die Í Stellen Sie den Uhrzeit ein und Minuten ein und Wochentag ein und bestätigen Sie mit OK. bestätigen Sie mit OK. bestätigen Sie mit OK. 2015... -
Seite 66: Einstellen Der Solltemperaturen
6. Einstellen der Solltemperaturen Wenn Sie in einer dieser Betriebsarten bleiben, ist der Thermostat dauerhaft auf diesen Temperaturbereich eingestellt (keine Programmierung). 6.1 Komfortsollwert einstellen Ê Drehen Sie den Wahlschalter (Konfiguration CF10). Ë Komforttemperatur einstellen (von 5°C bis max. Komfort). Ì Bestätigen Sie mit OK. 5°C ->... -
Seite 67: Verhaltensanzeige
6.4 Verhaltensanzeige Bei der Einstellung der Sollwerte kann, je nach Thermostatsmodell und abhängig der ausgewählten Soll-Temperatur, entweder sich die Display-Farbe ändern, oder eine unterschiedliche Farb-Anzeige erscheinen. ODER Grün bis 19°C (Geringer Verbrauch) Orange von 19,5°C bis 24°C (Durchschnittlicher Verbrauch) Rot von 24,5°C bis max. Komfort (Hoher Verbrauch) Aktivieren Sie die Funktion Displaybeleuchtung (CF05), um diese Funktion je nach Thermostatsmodell zu nutzen. -
Seite 68: Programmierung
7. Programmierung Ê Drehen Sie den Wahlschalter auf PROG. Bei Inbetriebnahme entspricht die Programmierung für jeden Wochentag einem Komfortbetrieb von 6 bis 23 Uhr. Sie können verschiedene Absenk- und Komfortbetriebszeiten festlegen mit Hilfe der Tasten und . Beispiel: Komfortbetrieb von 6 bis 8 Uhr und von 17 bis 23 Uhr Ë... - Seite 69 Dem Zeitraum zugeordnete Solltemperatur Programmierbarer Zeitraum Ð Drücken Sie auf OK, um die Einstellung zu bestätigen Ï Drücken Sie Î Drücken Sie auf und zum nächsten Tag zu bis 00:00 bis 23:00 wechseln. Ð Drücken Sie 3 Sekunden lang auf OK, um das Programm zu bestätigen und auf den nächsten Tag zu übertragen (COPY-Funktion).
-
Seite 70: Auto-Betrieb
8. AUTO-Betrieb Im AUTO-Betrieb wird der Thermostat gemäß des Tagesprogramms gesteuert. Das Symbol zeigt eine Wärmeanforderung an (Konfiguration CF16). Das Automatikprogramm kann vorübergehend aufgehoben werden bei: - "Party-Betrieb"-Sonderfreigabe ( - Abwesenheitsbetrieb ( - Erkennen von geöffneten Fenstern (Symbol wenn diese Funktion aktiviert wurde (Konfiguration CF08). Die Heizung schaltet dann in den Frostschutzbetrieb. -
Seite 71: Party"-Betrieb
9. "Party"-Betrieb Der Party"-Betrieb ermöglicht ein vorübergehendes Aufheben des Automatikprogramms, indem eine bestimmte Solltemperatur für einen programmierten Zeitraum eingestellt wird (30 Minuten bis 12 Stunden). 5°C-> Confort max. Ê Drücken Sie im Ë Stellen Sie die gewünschte Temperatur ein. Bestätigen AUTO-Betrieb die Taste Sie mit OK. -
Seite 72: Abwesenheitsbetrieb
10. Abwesenheitsbetrieb Diese Betriebsart ermöglicht bei mehreren Tagen Abwesenheit, den Frostschutzbetrieb zu aktivieren. Beispiel: Abreise am Freitag, den 10. - geplante Rückkehr am Sonntag, den 19.: programmieren Sie 9 Abwesenheitstage. VEN 10 DIM 19 1-> 365 Ë Geben Sie die Anzahl Ê... -
Seite 73: Externe Programmunterbrechung
11. Externe Programmunterbrechung Die externe Programmunterbrechung ermöglicht einem externen Funksender, der diese Programmunterbrechung-Funktion auch hat, den Auto-Betrieb des Thermostaten zu unterbrechen. Bei einer externen Programmunterbre- chung werden das Symbol die neue Solltemperatur angezeigt. Der Thermostat wird nach den vom externen Funksender geforderten Parametern gesteuert. -
Seite 74: Info-Taste
12. Info-Taste Die Info-Taste dient zur Anzeige folgender Informationen: - aktuell gemessene Temperatur oder aktuelle Solltemperatur (je nach Konfiguration), - Aussentemperatur (wenn dem Empfänger einen Aussentemperaturfühler zugeordnet wurde), - Gesamtverbrauch der zugeordneten Heizelemente (Konfiguration CF18). Drücken Sie mehrmals auf die Taste um die betreffenden Informationen anzuzeigen. -
Seite 75: Zugang Zu Den Einstellungen Sperren
13. Zugang zu den Einstellungen sperren Von einer der Betriebsarten AUTO, aus: Drücken Sie 5 Sekunden lang auf die Taste Auf der Anzeige erscheint das Symbol Im Sperrmodus sind nur die Tasten Ein/Aus ( ) und Info ( ) zugänglich. Drücken Sie zum Entsperren erneut >5s 5 Sekunden lang auf die Taste... -
Seite 76: Auf Werkseinstellungen Zurücksetzen
15. Auf Werkseinstellungen zurücksetzen 15.1 Werkseinstellungen automatisch wiederherstellen In der Betriebsart Aus ( Ê 10 Sekunden lang gleichzeitig die linke Taste und die Taste drücken, bis "Init" angezeigt wird. Ë Drücken Sie 3 Sekunden lang die Taste OK. >10s "Init" blinkt auf dem Display. Liste der initialisierten Einstellungen: - Solltemperaturen (Komfort 19°C, Absenkung 15,5°C,... -
Seite 77: Alle Einstellungen Initialisieren
15.2 Alle Einstellungen initialisieren In dieser Betriebsart werden alle Konfigurationsparameter, Solltemperaturen und die Programmierung zurückgesetzt. Nur das Datum und die Uhrzeit werden beibehalten. In der Betriebsart Aus ( Ê 20 Sekunden lang gleichzeitig die linke Taste und die Taste i drücken. Nach 10 Sek. -
Seite 78: Funk-Zuordnung Löschen
16. Funk-Zuordnung löschen >5s >5s Ê Der Thermostat muss ausgeschaltet sein. Drücken Sie 5 Sekunden lang die 2. Taste von links. Auf dem Display erscheint die Thermostat-Version. Ë Drücken Sie erneut 5 Sekunden lang die 2. Taste von links. Auf dem Display erscheint das Menü rF01. Ì... -
Seite 79: Batteriewechsel
17. Batteriewechsel Wenn das Symbol eingeblendet wird, haben Sie bis zum Batterie- wechsel noch etwa 3 Monate Zeit (siehe technische Angaben). 18. Hilfe • Auf dem Display erscheint das Symbol Die Batterien sind leer. Batterien auswechseln • Ein Empfänger erhält keine Daten vom Thermostat. Die Funk-Reichweite kann unzureichend sein. -
Seite 80: Technische Angaben
19. Technische Angaben • Spannungsversorgung je nach Modell: - 2 Alkali-Batterien 1,5V, Typ LR03/AAA (mitgeliefert), Lebensdauer der Batterien bei normalem Gebrauch 5 Jahre (CF05=0), - 2 Lithium-Batterien 1,5V, 1,5 Ah, Typ LR03/AAA (mitgeliefert), Lebensdauer der Batterien bei normalem Gebrauch 10 Jahre (CF05=0), •... - Seite 107 - 107 - - 107 -...
