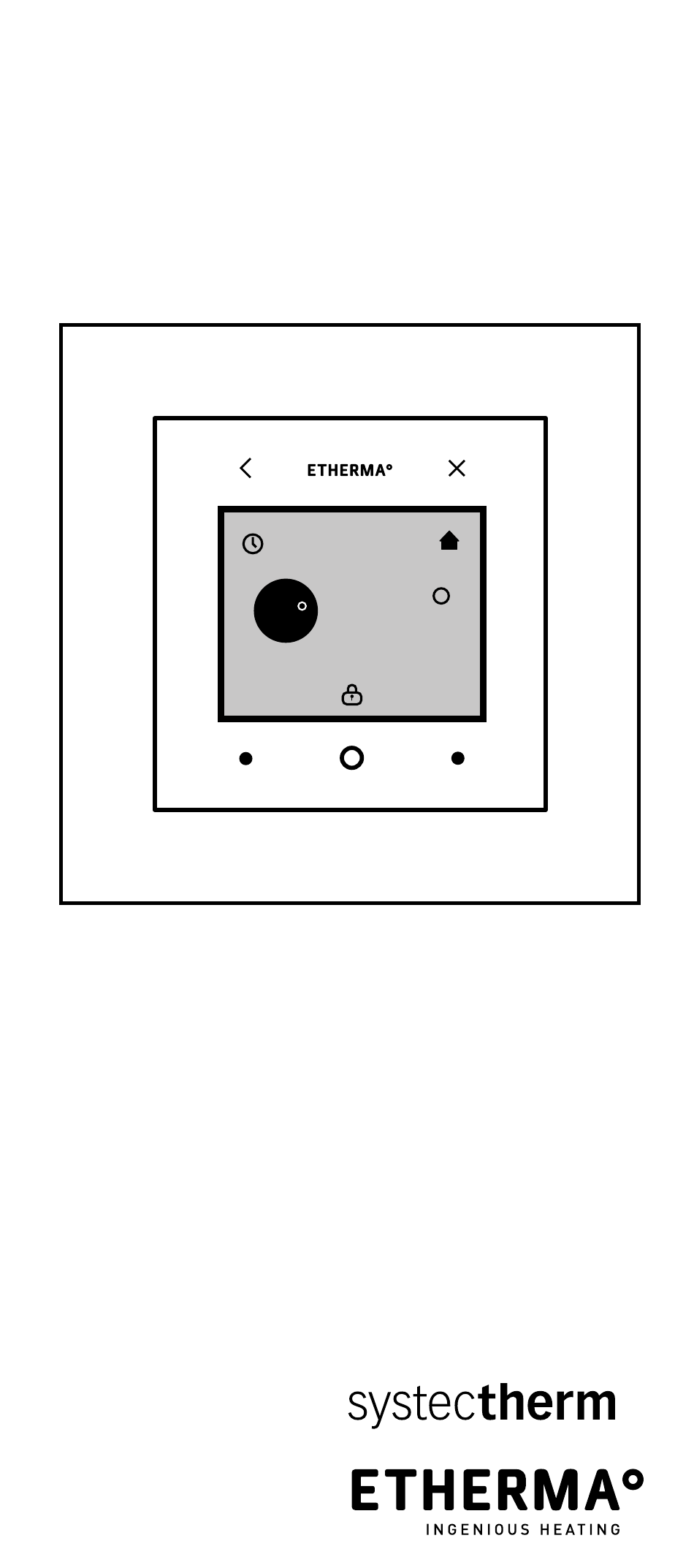

- Seite 1 eTOUCH-eco+ 06:45 Program Just nu Om 0:15 HANDBUCH MANUEL MANUALE MANUAL HANDLEIDING...
- Seite 2 Wir wünschen Ihnen viel Erfolg bei der Ver- wendung von eTOUCH-eco+. Wir hoffen, dass Sie damit lange Zeit Freude haben. Um die Garantieansprüche zu wahren, muss das Produkt gemäß diesem Hand- buch installiert und bedient werden. Daher ist es wichtig, dass Sie das Hand- buch lesen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Vorstellung von eTOUCH-eco+ ..4 Lieferumfang ........5 eTOUCH-eco+ montieren ....6 Inbetriebnahme ........ 9 Thermostat-Berührungsflächen ..10 Thermostat-Menüs ......11 Betriebsinformationen ..... 15 Fehlersuche ........16 Technische Daten ......17... -
Seite 4: Vorstellung Von Etouch-Eco
Vorstellung von eTOUCH-eco+ Bei eTOUCH-eco+ handelt es sich um ein Universalthermostat, der mit einem 1,8-Zoll-TFT-Farbdisplay und kapazitiven Berührungsflächen für eine einfache und übersichtliche Navigation ausgestattet ist. eTOUCH-eco+ weist eine Vielzahl von Energiesparprogrammen mit individuell einstellbaren Zeiten und Temperaturen auf. Die adaptive Funktion bedeutet, dass der Thermostat Daten vom Start erfasst und daraus die Zeit für das Einschalten berechnet. -
Seite 5: Lieferumfang
Lieferumfang Frontabdeckung 2 Adapter 3 Rahmen 4 Thermostat 5 Fußbodenfühler 6 Anschlussklemme Handbuch... -
Seite 6: Etouch-Eco+ Montieren
eTOUCH-eco+ montieren eTOUCH-eco+ sollte nicht direkter Sonne- neinstrahlung und Zugluft ausgesetzt sein, da ansonsten die Thermostatfunktionen beeinträchtigt werden können. Beachten Sie bei der Montage die IP-Schutzart des Thermostats. Der Fußbodenfühler ist in einem Elektro- schlauch zu verlegen, der im Boden verlegt wird. - Seite 7 230V 3. Montieren Sie das Thermostat auf die Dose. Der Pfeil muss nach oben weisen. Setzen Sie das Thermostat in die Schalterdose ein und befestigen Sie es mit den vorhandenen Schrauben. 4. Bringen Sie die Frontabdeckung wieder an, indem Sie zunächst den unteren Bereich einhaken, siehe Abb.
- Seite 8 Frontabdeckung wechseln 1. Heben Sie die Frontabdeckung und Rah- men ab, indem Sie einen Schraubendre- her in die Nut auf der Unterseite drücken, siehe Abb. Heben Sie die Frontabdeckung an, bis Sie ein „Klicken” vernehmen. 2. Verwenden Sie einen Schraubendreher, um die Frontabdeckung vorsichtig von der Rückwand zu lösen.
-
Seite 9: Inbetriebnahme
Inbetriebnahme eTOUCH-eco+ verfügt über einen inte- grierten Startassistenten, der Sie durch jeden einzelnen Schritt begleitet. Wird das Thermostat erstmalig mit Spannung versorgt, so führt Sie das System durch die herkömmlichen und wichtigen Einstellungen, die erfolgen müssen. Nur für Fusßbodenheizung Nach dem Aufbringen des Estrichs sind vier Wochen zu warten, bevor die Fußbodenheizung in Betrieb genommen werden kann. -
Seite 10: Thermostat-Berührungsflächen
Thermostat- Berührungsflächen 06:45 Program Just nu Om 0:15 eTOUCH-eco+ verfügt über eine Reihe von Berührungsflächen auf der Vorder- seite des Thermostats. Diese Flächen sind beleuchtet und befinden sich außerhalb des Bildschirms. 1. Ein/Aus/Zurück zum Startbildschirm 2. Blättern nach oben/rechts 3. Menü/bestätigen 4. -
Seite 11: Thermostat-Menüs
Thermostat-Menüs Die Thermostat-Menüs und Funktionen werden unten aufgeführt und erklärt. Hauptmenü: Programm Nicht aus- Wurde kein Voreingestellt auf 22 °C. gewählt Programm Einstellbar 5–35 °C. ausgewählt, heizt der Thermostat konstant. Wohnung Voreingestellte Mo-Fr Aufwachen 06.00 Uhr, Zeiten und Tempe- 22 °C raturen. -
Seite 12: Hauptmenü: Einstellungen
Hauptmenü: Energieverbrauch Woche Zeigt Woche, kWh und Stunden an. Zeit u. kWh Monat Zeigt Monat, kWh und Stunden an. Zeit u. kWh Jahr Zeigt Jahr, kWh und Stunden an. Zeit und kWh Wird mit Die Balken zeigen die Betriebszeit pro Tag an. Betrieb Balken- (14 Tage) - Seite 13 Hauptmenü: Installateur Aktiv Voreingestellt 25 °C Einstellbar 20–27 °C Standby Voreingestellt 15 °C Einstellbar (Aus) 5–20 °C Nachheizung Voreingestellt 2 h Einstellbar 0–4 h Hotel Bereich Min. Voreingestellt 22 °C Einstellbar 20–23 °C Max. Voreingestellt 27 °C Einstellbar 25–30 °C Autom.
- Seite 14 Hauptmenü: Installateur Fußbodenfühler Fliesen/Stein Raumfühler Raumf. + begr. Fußb. Holz/Laminat/ Max. (Überhitzung) Kunststoff/Vinyl Voreingestellt 30°C Einstellbar 27–35 °C Vinyl: max. Fühler- Min. (Komfort) 28 °C. auswahl Voreingestellt 5 °C Einstellbar (Aus) 5–25 °C Fußbodenf. + begr. Fliesen/Stein Raum Holz/Laminat/ Max. (Begrenzung Kunststoff/Vinyl Raum) Voreingestellt 25 °C...
-
Seite 15: Betriebsinformationen
Hauptmenü: Installateur Installierte Voreinge- Erforderlich, um den Energiever- brauch anzuzeigen. Leistung stellt 400 W. Einstellbar. Adaptive Ein/Aus (einstellbar Ein) Mehr auf S. 4. funktion Lüftungs- Ein/Aus (einstellbar Ein) Mehr auf S. 4. funktion Funktio- Heizung in vier Verzögerter Wochen starten? Start OK/Nein Die Fußbodenheizung ist x Minu-... -
Seite 16: Fehlersuche
Fehlersuche Tritt ein Fehler auf, schaltet eTOUCH-eco+ die Heizung aus. Auf dem Display wird ein Fehlercode angezeigt. E1 Kurzschluss Raumfühler E2 Unterbrechung Raumfühler E3 Kurzschluss Fußbodenfühler Unterbrechung Fußbodenfühler E5 Fehler interner Fühler E6 Interne Übertemperatur Beachten Sie, dass die Fußbodenheizung eine Starkstromanlage ist und daher evtl. -
Seite 17: Technische Daten
Technische Daten Anschl.spannung 230 VAC ±10% 50–60 Hz Lufttemp.bereich +5 bis +35°C Fußbodentemp. +5 bis +35°C bereich Temp.begrenzer +5 bis +35°C Schaltleistung 3680 W/16 A/230 VAC Anschlusskabel Max. 2,5 mm² Widerstand Cos φ = 1 Schaltdifferenz ± 0,3°C Betriebsreserve 36 h Fühlerkabel 3 m, NTC 10 kΩ... - Seite 18 Systectherm AG Letzistrasse 35 CH-9015 St Gallen, SCHWEIZ +41 71 274 00 50 info@systectherm.ch Systec Therm AG · CH-9015 St. Gallen www.systectherm.ch www.systectherm.ch...
