5. Steuerung
a) Den Rundstab (9/A) auf 310 mm und Rundstab (10/B) auf 210 mm kürzen.
b) Beide Rundhölzer überkreuzt in die Bohrungen ø 6mm des Außen-Rahmens stecken und auf den Enden jeweils ein gebohr-
tes Holzrad ø 30 mm (11) aufleimen. (s. Abb. 12/C)
c) Vom Rundstab (8) 4 Stücke á ca. 25 mm ablängen. Den inneren Rahmen durch 2 Rundstabstücken (25 mm/D) mit dem Au-
ßen-Rahmen verbinden. Vor dem Zusammenstecken jeweils 1 Holzscheibe ø 20 mm (Punkt 3a/E) auf die Rundhölzer auf-
stecken. (s. Abb. 12a)
Hinweis:
Zwischen Holzscheibe und Rahmen einen kleinen Zwischenraum frei lassen.
d) Das Spielfeld durch 2 Rundholzstücke (25 mm) und eine Holzscheibe mit dem inneren Rahmen auf der Längsachse verbin-
den. (s. Abb. 12/E)

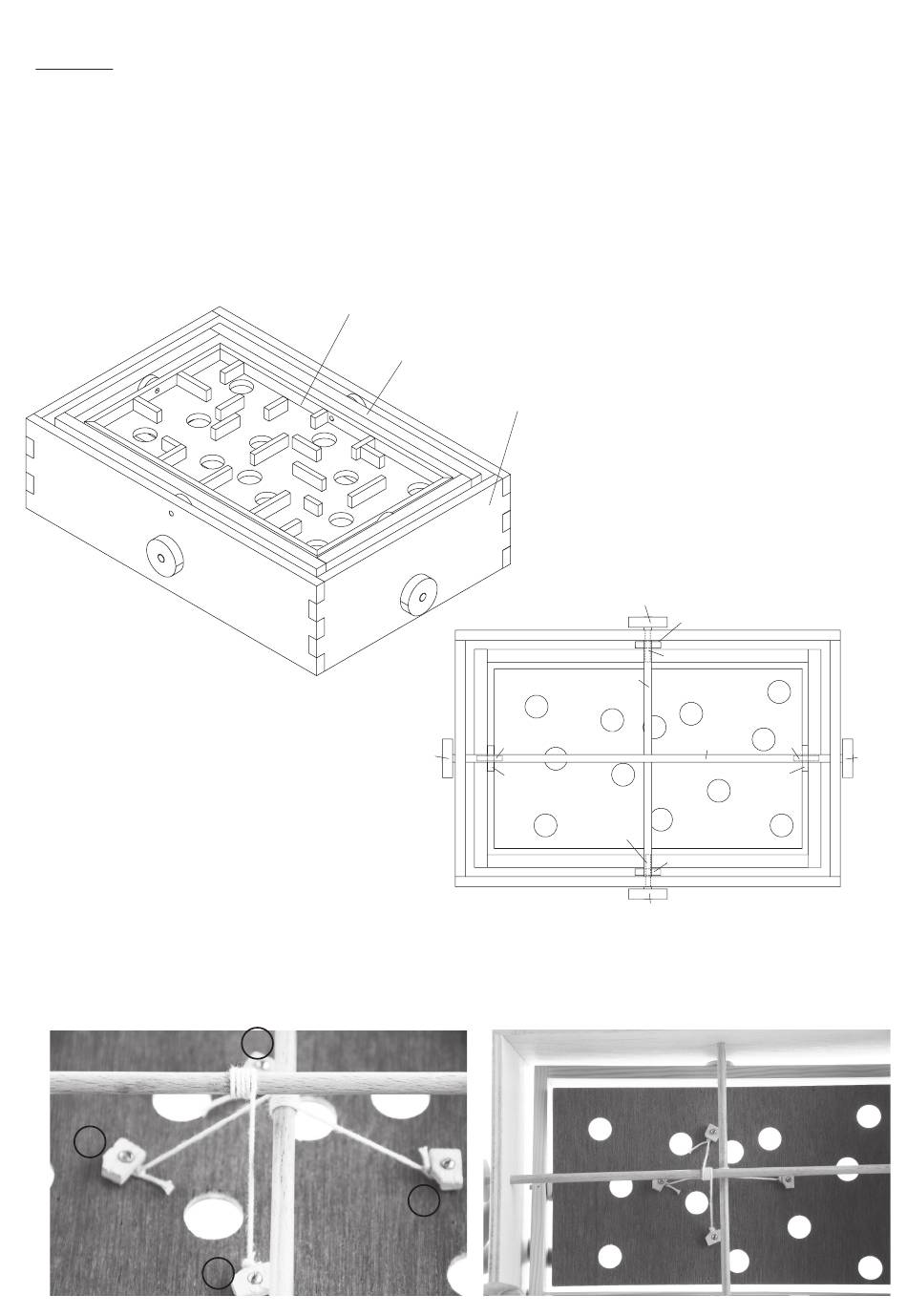

Abb.12
Ansicht von oben
e) Um jede Achse (A) mittig ein ca. 200 mm langes Stück Bindfaden 3-4 fach wickeln. Auf der Unterseite des Spielfeldes nach
Abb.13/14 die Bindfäden mit Hilfe eines Sperrholzrestes (4) und jeweils einer Schraube (12) befestigen.
Hinweis:
Durch vorsichtiges Anziehen der Schraube die Bindfadenspannung einstellen!
B
6
D104098#1
Spielfläche
Innen-Rahmen
A
Abb. 13
A
ANLEITUNG
Außen-Rahmen
E
C
D
B
Abb.12a
Ansicht von unten
C
E
D
B
A
E
D
C
Abb. 14
E
C
D
6
D104098#1
