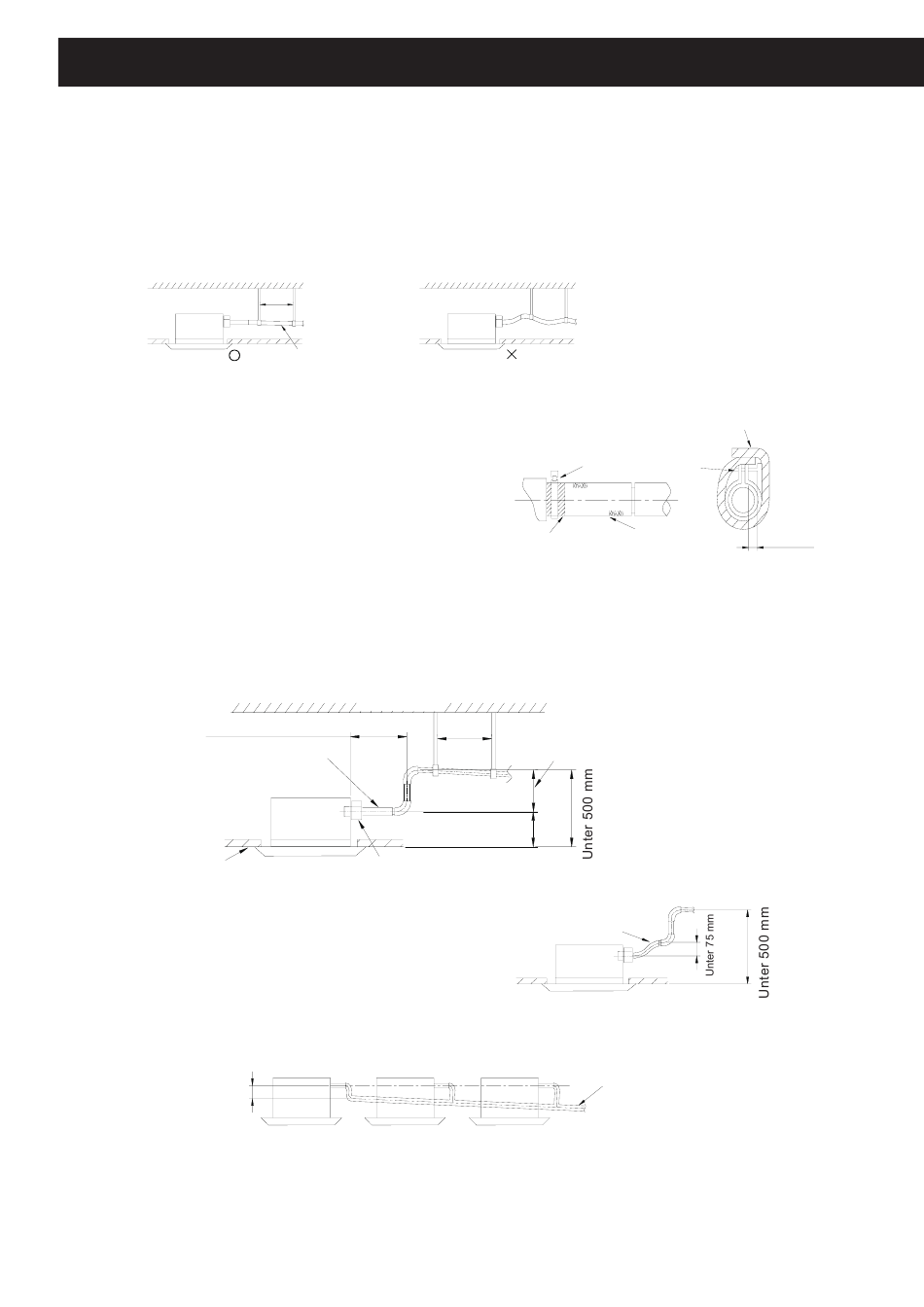

INSTALLATIONSANWEISUNGEN
Installieren Sie den Entwässerungsschlauch
• Der Durchmesser des Entwässerungsschlauches sollte gleich oder größer als der des Anschlussrohrs
sein. (Durchmesser vom Polyethylenrohr: Außendurchmesser 25 mm, Oberflächendicke 1,5 mm)
• Der Entwässerungsschlauch sollte kurz und das Gefälle mehr als /00 sein, um die Bildung
von Luftblasen zu vermeiden.
• Falls der Entwässerungsschlauch ein unzureichendes Gefälle hat, sollte das Entwässerungs-
hebrohr hinzugefügt werden.
• Um eine Krümmung des Entwässerungsschlauches zu vermeiden, soll der Abstand zwischen
den Halterungen - ,5 m sein.
• Benutzen Sie den Entwässerungsschlauch und
die Klemmvorrichtung mit den dazugehörigen
Anbauteilen. Bauen Sie den Entwässerungs-
schlauch an den Entwässerungsabfluss ein und
ziehen danach die Klemmvorrichtung fest.
• Wickeln Sie den großen Schwamm auf die
K l e m m v o r r i c h t u n g d e s E n t w ä s s e r u n g s -
schlauches ein, um Wärme zu dämmen.
• Wärmedämmung soll an den Entwässerungs-
schlauch im Zimmerbereich angewendet werden.
Hinweis zum Entwässerungshebrohr
• Die Installationshöhe des Entwässerungshebrohrs sollte weniger als 280 mm betragen.
• Das Entwässerungshebrohr sollte mit dem Gerät in einem rechten Winkel stehen und die Ent-
fernung zum Gerät nicht mehr als 300 mm betragen.
Innerhalb 300 mm
Entwässerungsschlauch
(Zusatz)
Decke
• Das Gefälle des angebrachten Entwässerungs-
schlauches sollte unter 75 mm sein, so dass die
Entwässerungsarmatur mit keiner unnötigen äu-
ßeren Wirkung belastet wird.
• Installieren Sie den Entwässerungsschlauch gemäß nachfolgendem Verfahren, falls mehrere
Entwässerungsschläuche miteinander verbunden werden.
Über 00 mm
Die Spezifizierungen des ausgewählten Verbindungsentwässerungsschlauches sollten mit der Kapazität des Gerätes übereinstimmen.
• Überprüfen Sie die Laufruhe der Entwässerung nach der Installation.
• Überprüfen Sie die Entwässerung, indem Sie langsam 0,6 L Wasser in die Austrittsstutze oder
das Testloch schütten.
• Überprüfen Sie die Entwässerung im Kühlbetrieb nach der Installation des Stromkreises.
1-1.5 m
(Korrekt) /00 oder mehr Gefälle
Dach
Klemmvorrichtung
(Zusatz)
(falsch)
Kabel-
klemme
Schwamm
(grau)
Förderstativ
1-1.5 m
Unter 280 mm
Entwässe-
rungshebrohr
220 mm
Entwässerungsschlauch
(Zusatz)
D 24
Großer Schwamm (Zusatz)
Klemmvorrich-
tung (Zusatz)
Unter 4 mm
Ablass-
schlauch
T-Verbinder im Verbindungsentwässe-
rungsschlauch
