Montage mit Führungsdrähten

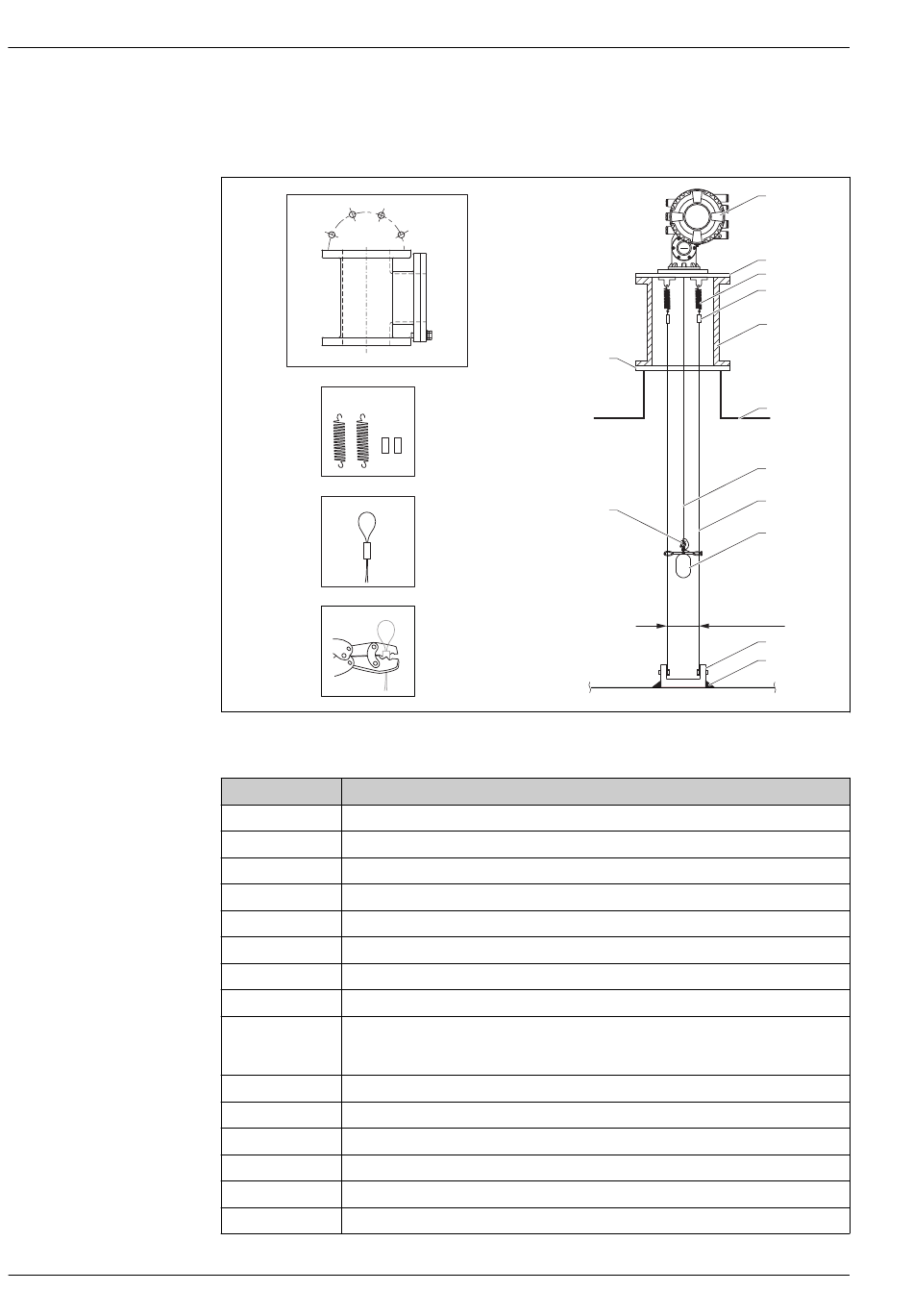

Es besteht auch die Möglichkeit, den Verdränger mit Führungsdrähten zu sichern, um ein Schwingen
des Verdrängers zu vermeiden.
A
B
C
D
 14 Führungsdraht; Maßangabe mm (in)
Nr.
A Kalibrierkammer
B Feder und Muffe
C Führungsdrahtmuffe
D Crimpzange
1 NMS8x
2 Rohrreduzierplatte
3 Feder, SUS304
4 Muffe, SUS316
Kalibrierkammer für Instandhaltung
5 NHC4HP für Hochdruck, SCS13 äquivalent zu SUS304
NHC4LP für Niederdruck, SCS13 äquivalent zu SUS304
6 Tank
7 Messdraht
8 Führungsdraht, SUS316
9 Verdränger
10 Montageösenplatte, SUS304
11 Schweißstelle
13
12
Bezeichnung
1) 2)
Proservo NMS80
1
2
3
4
5
6
7
8
9
100 (3.94)
10
11
A0026819
