7.6.1
Override beim Einschalten
Spannungsversorgung ausschalten.
Schalten Sie die Spannungsversorgung wieder ein und drücken Sie die RESET-Taste nach etwa 5 s, jedoch
innerhalb von 9 s, und halten Sie sie für mindestens 5 s gedrückt. Die OSSD-Ausgänge schalten sich ein und
bleiben für maximal 600 s aktiviert.
Die Override-Funktion ist jetzt aktiviert und die integrierten Leuchten blinken auf. Dies gilt auch für die externe
Lampe (wenn sie angeschlossen ist).
Wenn sich die AOPD in Automatischer Rückstellung befindet, bleiben die OSSD-Ausgänge nach Ende
des Override eingeschaltet.
Wenn die AOPD auf Manuellen Reset eingestellt ist, kann für die Override-Funktion zwischen Manuellem
und Automatischem Reset gewählt werden. Siehe Abschnitt 7.6.3.
2TLC172292M0201
Rev B
2018-04-18

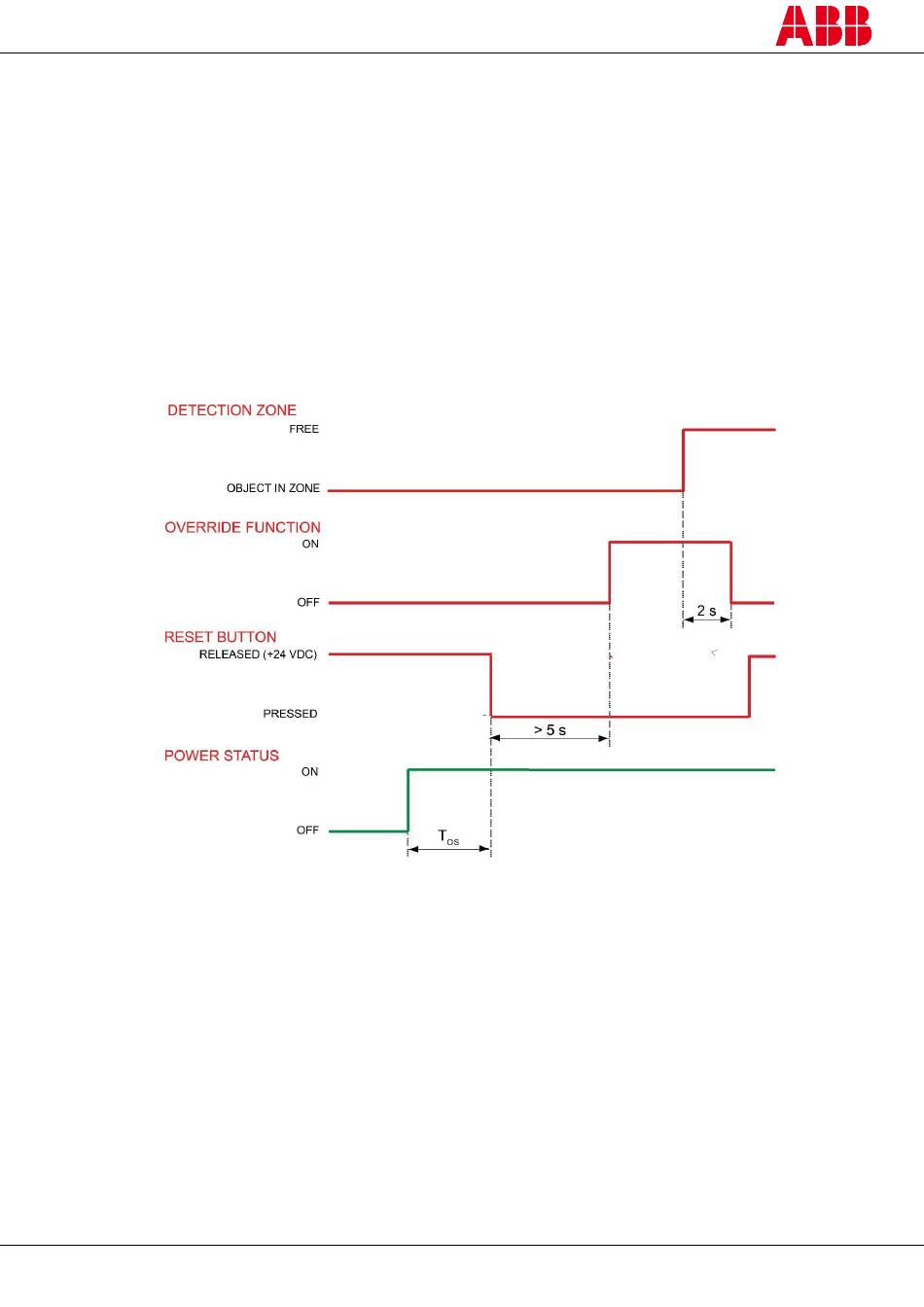

Abbildung 39 – Zeitdiagramm für die Override-Funktion beim Einschalten
44
5 s < T
< 9 s
os
