Beim T/X-Muting wird die Muting-Funktion aktiviert, wenn das Signal bei MUTING B innerhalb einer festgelegten
T
-Zeit auf high geht, nachdem das Signal von MUTING A auf high gegangen ist oder umgekehrt.
AB
t
min
AB
t
max
AB
Ende des Muting
Muting Zeitüberschreitung
(Maximale Muting-Zeit, wenn die Bedingungen
für Muting weiter bestehen, z. B., wenn das
„Paket" während der Durchfahrt stoppt.)
Warnung! Muting ohne zeitliche Begrenzung (Timeout = ∞) entspricht nicht der Norm EN 61496-1:2013. Daher
müssen vor der Wahl der „∞"-Option alle potenziellen Gefahren beurteilt und entsprechende Vorsichtsmaßnahmen
ergriffen werden.
2TLC172292M0201
Rev B
2018-04-18

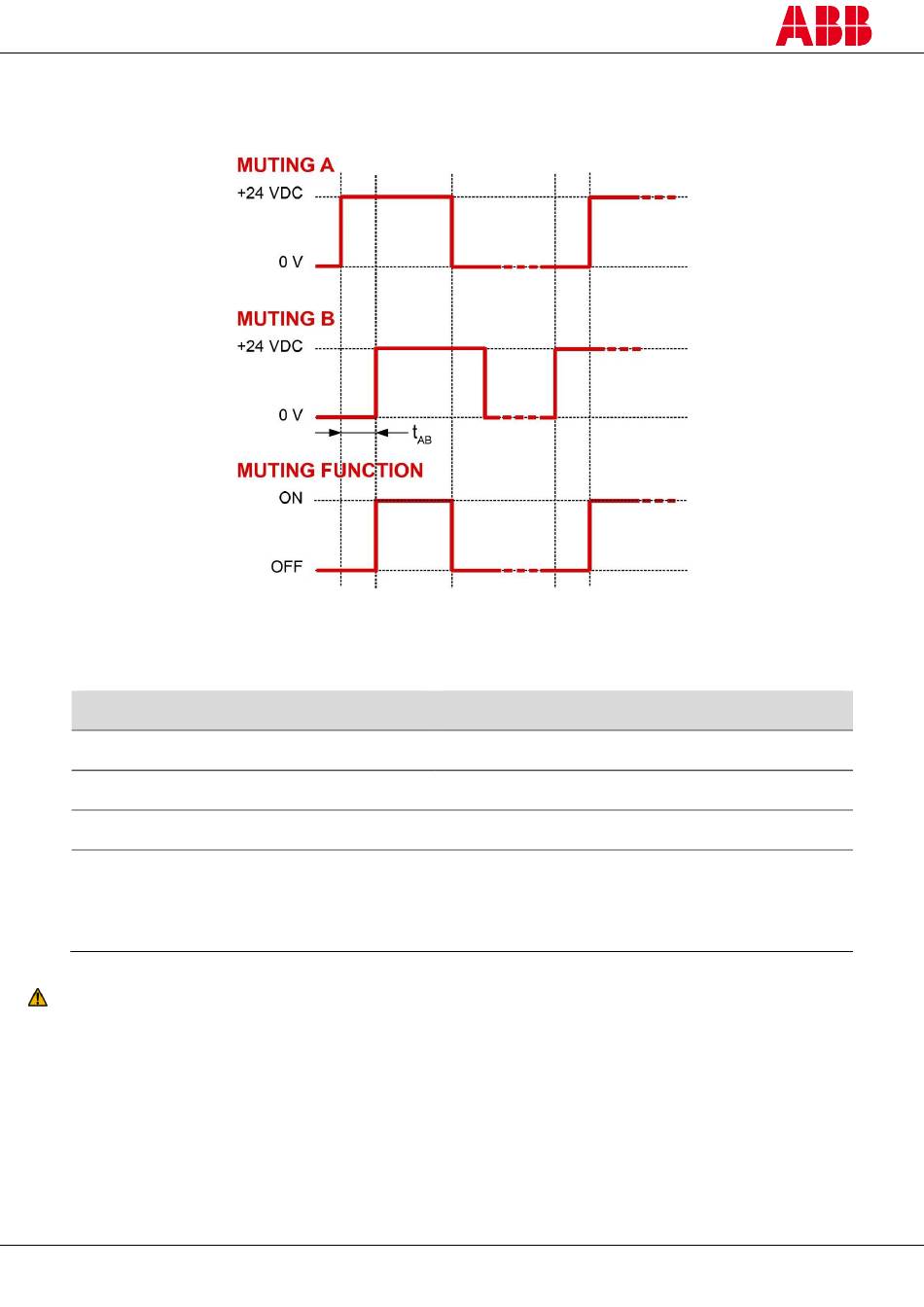

Abbildung34 – Zeitdiagramm der T / X-Muting-Funktion
40
T- und X-Muting
0,01 s
4 s
Sobald A oder B auf low gehen
10 Minuten, wenn DIP-Schalter 1 EIN ist
Unendlich, wenn DIP-Schalter 1 AUS ist
(„10 Min" ist der voreingestellte Standardwert,
siehe Abschnitt 7.1)
