4 Mechanische Montage
Die aktiven und passiven Einheiten müssen mit den entsprechenden Abtastflächen zueinander gerichtet installiert
werden. Der Abstand zwischen den beiden Einheiten muss innerhalb der Reichweite des verwendeten Modells liegen
(siehe Abschnitt 11 – „Technische Daten").
Die beiden Einheiten müssen ausgerichtet und so gut wie möglich parallel montiert werden. Daraufhin muss man
zum Feinausrichten übergehen wie in Abschnitt 6 – „Ausrichtung ".
4.1 Befestigung mit Montagewinkeln
Montagewinkel werden mit allen Orion3 Extended Modellen mitgeliefert. Führen Sie für die Montage der AOPD
die mitgelieferten Doppelnutensteine mit zwei M5-Gewinden in die Nuten an den beiden Einheiten (siehe Abbildung
14).

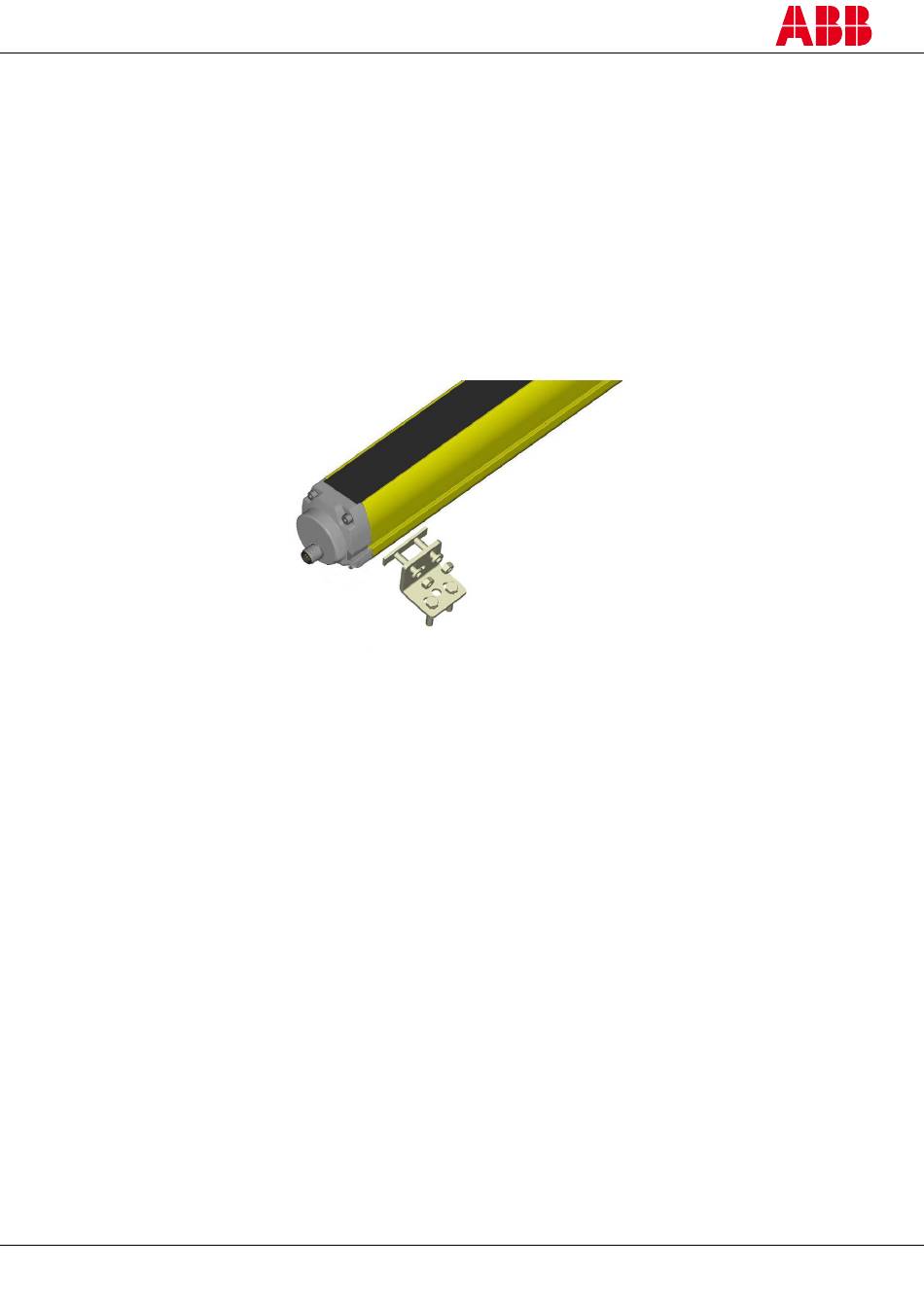

Abbildung 14 – Befestigung mit den Montagewinkeln
2TLC172292M0201
Rev B
20
www.abb.com/jokabsafety
2018-04-18
