3.2.6
Ausrichtung aktive und passive Einheiten
Die beiden Einheiten müssen parallel zueinander und mit den Markierungen auf den aktiven und passiven Einheiten
auf derselben Seite montiert werden, z. B. beide nach oben oder beide nach unten.
Die in Abbildung 12 abgebildeten Konfigurationen sind zu vermeiden.
3.2.7
Einsatz von Umlenkspiegeln
Anmerkung: Bei der Verwendung von Umlenkspiegeln müssen folgende Vorsichtsmaßnahmen getroffen werden:
Das Ausrichten der aktiven und passiven Einheiten bei gleichzeitiger Verwendung von Umlenkspiegeln
kann sich als sehr schwieriger Vorgang herausstellen. Selbst die kleinste Fehlstellung des Spiegels genügt
für einen Verlust der Ausrichtung. Unter diesen Umständen wird der Einsatz einer Orion Laser Ausrichthilfe
(als Zubehör erhältlich) empfohlen.
Der Mindestabstand (S) ist bei jedem einzelnen Abschnitt der Strahlen einzuhalten.
Der Einsatz von nur einem Umlenkspiegel senkt die effektive Reichweite um 15 %. Die Reichweite verringert
sich bei Verwendung von 2 oder mehr Spiegeln immer weiter (lesen Sie für weitere Details die technische
Dokumentation der verwendeten Umlenkspiegel).
Es sollten nicht mehr als drei Spiegel pro Einrichtung verwendet werden.
Staub oder Schmutz auf der reflektierenden Spiegelfläche bewirken eine drastische Minderung der Reichweite.
2TLC172292M0201
Rev B
2018-04-18

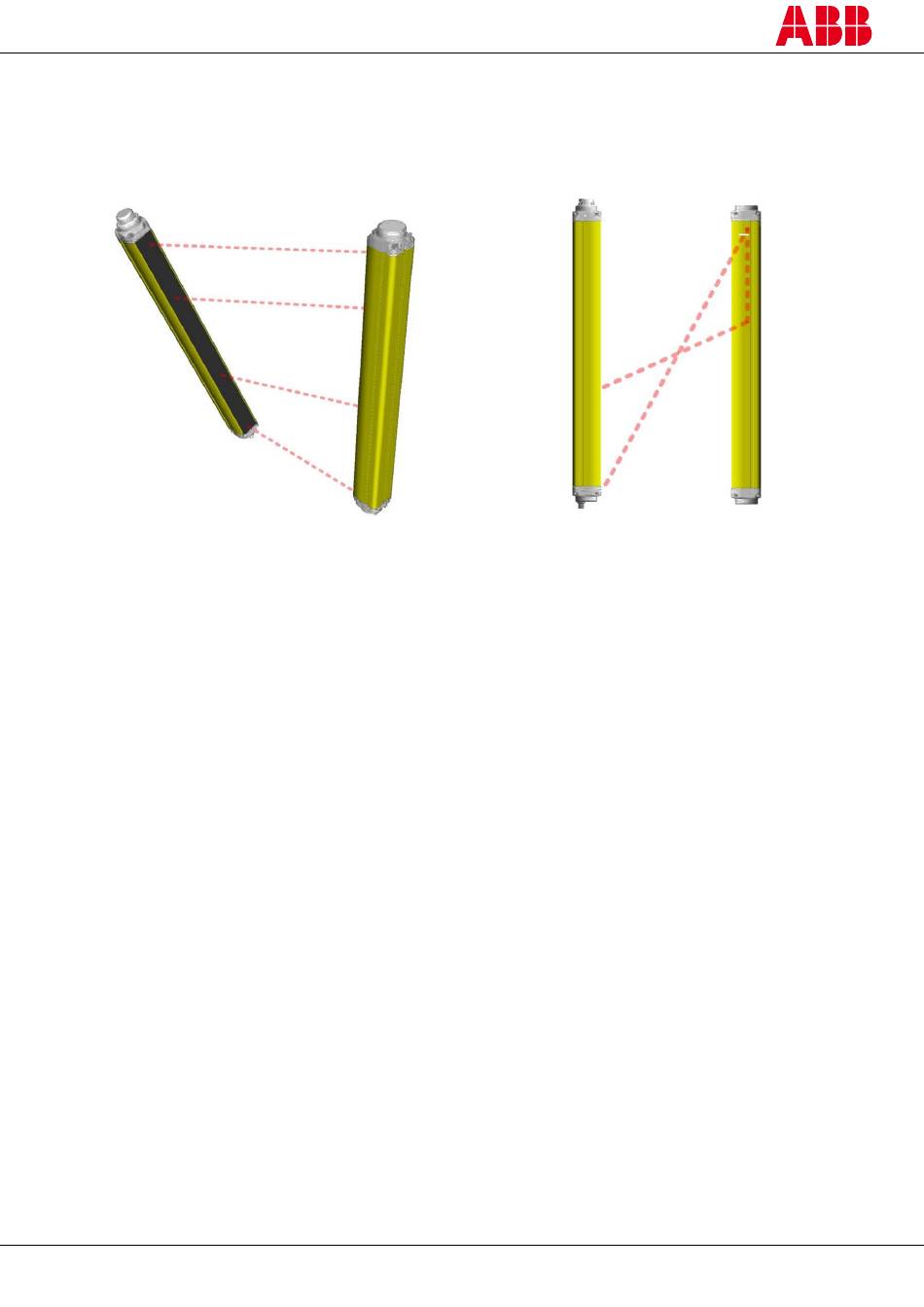

Abbildung 12 – Falsche Ausrichtung
18
