Bei längeren Abständen kann die Orion Laser Ausrichthilfe (als Zubehör erhältlich) an die passive oder aktive Einheit
angebracht werden, um die bestmögliche Ausrichtung zu erreichen (siehe Abbildung 21).

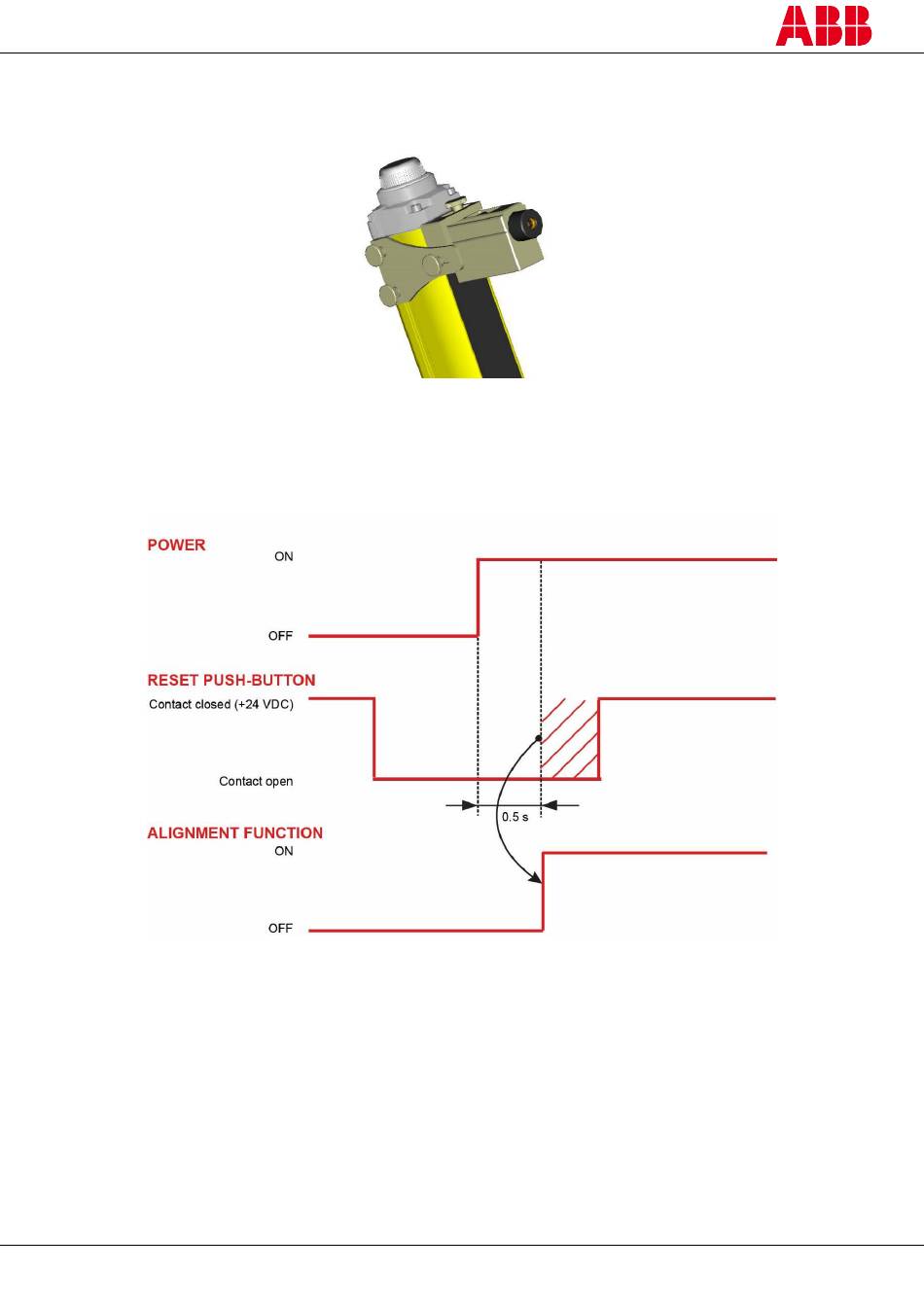

Abbildung 21 – Orion Laser Ausrichthilfe
6.1 Ausrichtungsmodus
Der Ausrichtungsmodus wird durch Betätigen der RESET-Taste für mindestens 0,5 s in eingeschaltetem Zustand
aktiviert, siehe Abbildung 22.
Abbildung 22 – Zeitdiagramm des Ausrichtungsmodus
Sobald die optische Ausrichtung erreicht wurde, wird die Einrichtung durch Aus- und Einschalten der aktiven Einheit
wieder in den Normalbetrieb versetzt.
Anmerkung: Die OSSD-Ausgänge sind im Ausrichtungsmodus ausgeschaltet.
