epGa te PN - Kurza nl ei tung
5
LED-Statusanzeigen
The front side of the device shows eight LEDs:
PWR
RUN
ERR
CFG
NET
Mod
SF
BF

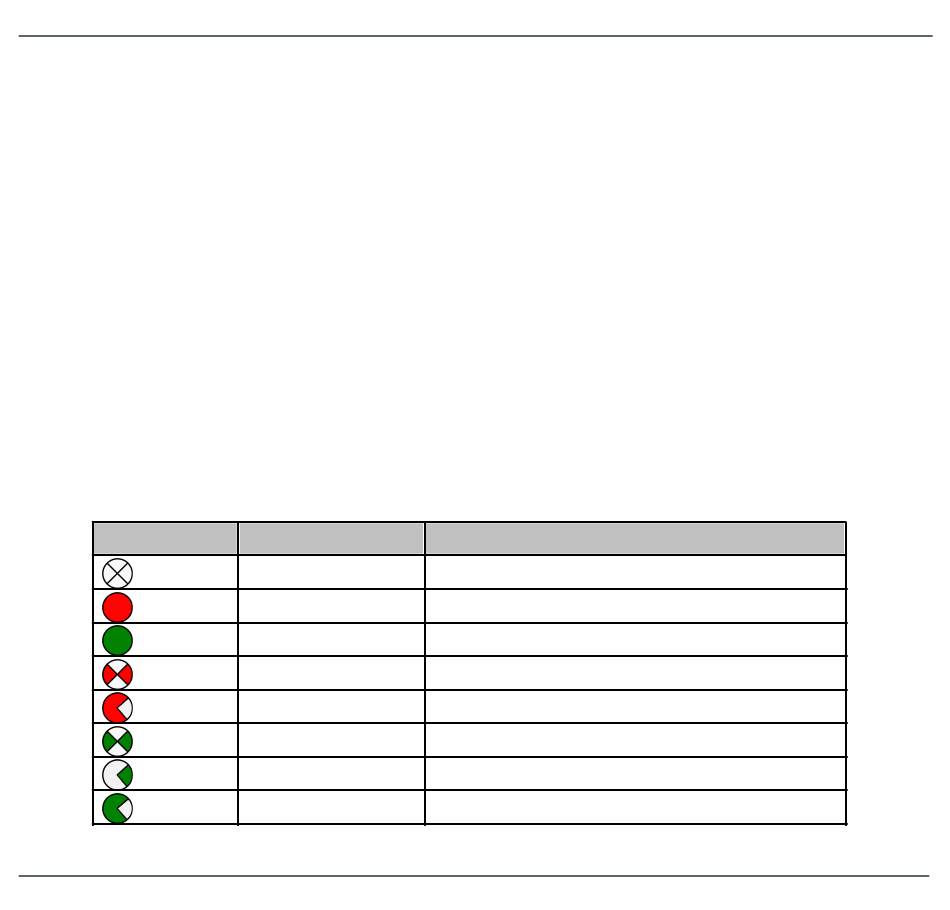

The LEDs können dauerhaft leuchten oder in unterschiedlichen Farben und Frequenzen
blinken. Wir verwenden die folgenden Symbole:
Symbol
22
Spannungsversorgung - zeigt den Energiestatus an
In Betrieb - zeigt den Betriebsstatus (an/aus) an
Fehler - zeigt Informationen/Mapping an
Konfiguration - zeigt den Konfigurations-Upload an
Netzwek - zeigt EtherNet/IP Netzwerkstatus an
Module - zeigt den Status des EtherNet/IP-Moduls an
Systemfehler - zeigt PROFINET-Systemfehler an
Busfehler - zeigt PROFINET-Busfehler an
Farbe
keine
rot
grün
rot
rot
grün
grün
grün
Zustand
aus
leuchtet dauerhaft
leuchtet dauerhaft
blinkt (1 Hz)
blinkt schnell (5 Hz)
blinkt (1 Hz)
blinkt langsam (0.5 Hz)
blinkt schnell (5 Hz)
© Softing Industrial Automation GmbH
