11.2 Binary Output Configuration
Die binären TRIAC-Ausgänge können für die Verwendung einer internen oder externen
Stromquelle ausgewählt werden, indem die beiden Jumper an den richtigen Stellen
platziert werden. Das nachstehende Diagramm zeigt die werkseitige Voreinstellung der
Jumper für eine externe Stromquelle.
Hinweis: TRIACs sind Halbleiterkomponenten, die nur zum Schalten von 24 VAC geeignet
sind. Sie können nicht zum Schalten von 24 VDC verwendet werden. TRIACs haben einen
geringen Leckstrom und sind nicht für potenzialfreie Kontaktanwendungen geeignet.
Spannungs-
Beschreibung
quelle
Die 24-VAC-Spannung wird intern
von der Platine direkt zu den
Ausgangsklemmen geleitet. Es ist
kein externer Transformator
erforderlich. Die zugehörigen TRIAC-
Internal
Ausgänge sind potenzialbehaftete
Kontakte. Beachten Sie, dass die
Spannungsversorgung für die
zusätzliche Belastung angemessen
dimensioniert sein sollte.
Die Platine muss extern mit
Spannung versorgt werden, und
zwar über einen nahegelegenen
Transformator, der mit der
External
Ausgangsverdrahtung verbunden ist.
Die zugehörigen TRIAC-Ausgänge
sind keine potenzialbehafteten
Kontakte, außer durch den externen
Transformator.

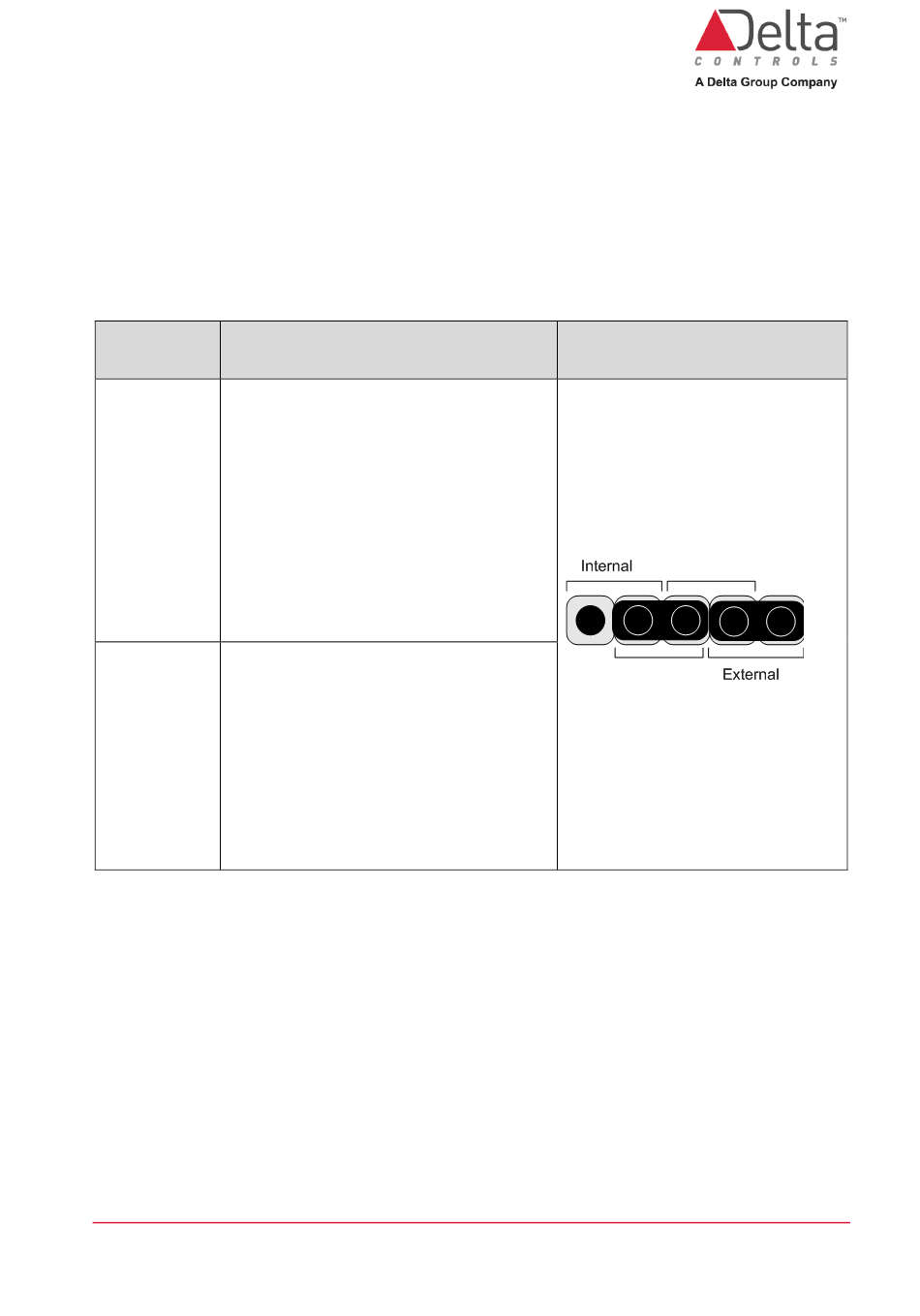

DE-Red5-EDGE-634 Installationsanleitung.docx
Jumperpositionen
© Delta Controls Germany 2023
Seite 22
