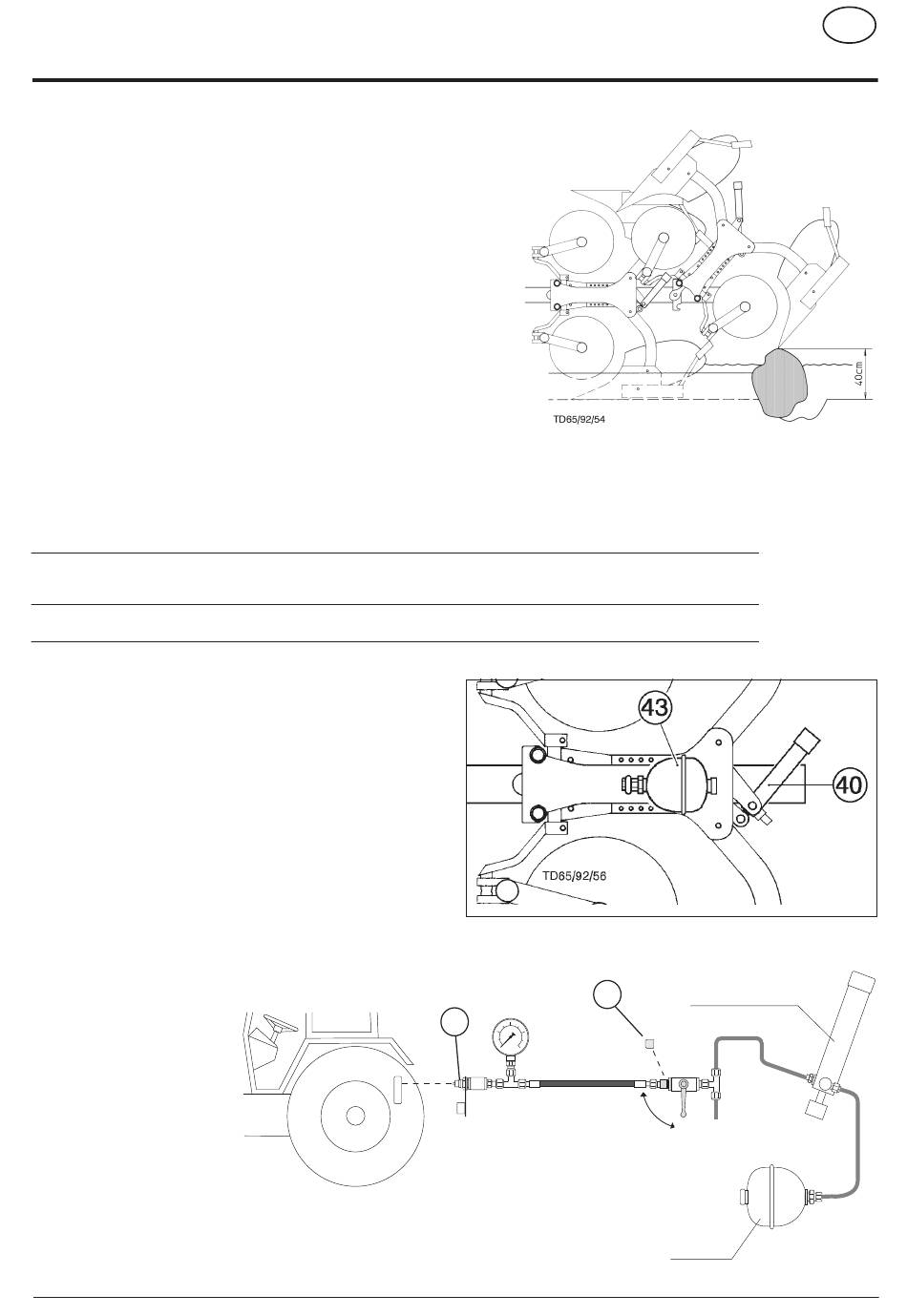

Vollautomatische "Nonstop" Überlastsicherung
Für schwer zu bearbeitende Böden mit Steinbesatz oder sonstigen
Fremdkörpern empfiehlt sich die vollautomatische Überlastsicherung .
Beim Pflug SERVO-NOVA ist jeder Pflugkörper einzeln
hydromechanisch gegen Beschädigung abgesichert.
Beim Überfahren von Hindernissen kann der Pflugkörper nach jeder Seite
ausschwenken. Mit dem Schlepper braucht dabei nicht angehalten werden.
Der Pflugkörper schwenkt selbsttätig in die Arbeitsposition zurück.
Neben der vollautomatischen "Nonstop" Überlastsicherung sind alle
Körperhalter zusätzlich durch eine Abscherschraube geschützt.
Beschreibung siehe Kapitel "
Einstellbereich
• Die Auslösekraft der Überlastsicherung kann den verschiedenen Bodenarten angepaßt werden.
Normaleinstellung
- Der Druck in den Hydraulikzylindern (40) muß ca. 10 bar höher sein als der Stickstoffdruck im Gasspeicher (43).
Stickstoffdruck im Gasspeicher (43)
Sollte sich im praktischen Einsatz zeigen, daß die
Überlastsicherung zu oft anspricht, kann mit der mitgelieferten
Auffüllvorrichtung (42) der Druck in den Hydraulikzylindern
erhöht werden.
Druck in den Hydraulikzylindern erhöhen:
-
Absperrhahn in Stellung A.
-
Verschlußkappe (41) am Absperrhahn abnehmen und
Auffülleitung aufschrauben.
-
Steuerventil am Schlepper drucklos machen.
-
Steckkupplung (42) am Schlepper anschließen.
-
Absperrhahn öffnen (Stellung E). Der Hydraulikdruck fällt ab.
-
Steuerventil am Schlepper solange betätigen bis das
Manometer den gewünsch-
ten Druck anzeigt. Dann
Absperrhahn schließen
(Stellung A).
Achtung!
Der Absperrhahn muß
beim Pflügen immer
geschlossen sein
(Stellung A).
-
Mittels Steuerventil die Auffülleitung
drucklos machen.
-
Auffülleitung abnehmen und Verschlußkappe (41) wieder aufschrauben.
(948) 9200 D NOVA
ÜBERLASTSICHERUNG".
(Werkseinstellung)
80 bar
TD65/92/57
Einstellbereich
des Druckes in den Hydraulikzylindern (40)
90 bis 150 bar
41
42
- 18 -
SERVO NOVA
90 - 150 bar
E
A
80 bar
D
