DE - ROHO AGILITY Rückenstütze – Befestigungsvorrichtung für die Direktbefestigung Benutzerhandbuch
Wichtige Sicherheitshinweise, Fortsetzung
Vorsichtshinweise:
- Schützen Sie das AGILITY-Produkt vor stumpfer Gewalteinwirkung, die Schäden und/oder Bruchstellen verursachen kann.
- Die AGILITY Befestigungsvorrichtung für die Direktbefestigung ist nicht dafür vorgesehen, vom AGILITY unabhängig oder in Verbindung mit anderen Rollstuhl-
Rückenstützen verwendet zu werden.
Teilebeschreibung und technische Daten
Packungsinhalt: AGILITY-Befestigungsvorrichtung für die Direktbefestigung, Komponenten für das Anbringen der Befestigungsvorrichtung für die Direktbefestigung, UniTrack
(für die Kopfstützenbefestigung; nicht im Lieferumfang aller AGILITY-Modelle enthalten)*, Doppelmaulschlüssel, Benutzerhandbuch, Beiblatt zur beschränkten Garantie, Karte für
die Produktregistrierung.
Ein Drehmomentschlüssel und ein Maßband oder ein Lineal werden empfohlen, sind aber nicht im Packungsinhalt enthalten.
Das Produkt kann in zerlegtem Zustand (Befestigungsvorrichtung nicht angebracht) geliefert werden. Dieses Handbuch enthält Anweisungen zum Anbringen der
Befestigungsvorrichtung für die Direktbefestigung.
Zur Bestellung von Ersatzteilen wenden Sie sich an den Anbieter des Produkts oder an den Kunden-Support.
* Beachten Sie die mit UniTrack bereitgestellten Anweisungen.

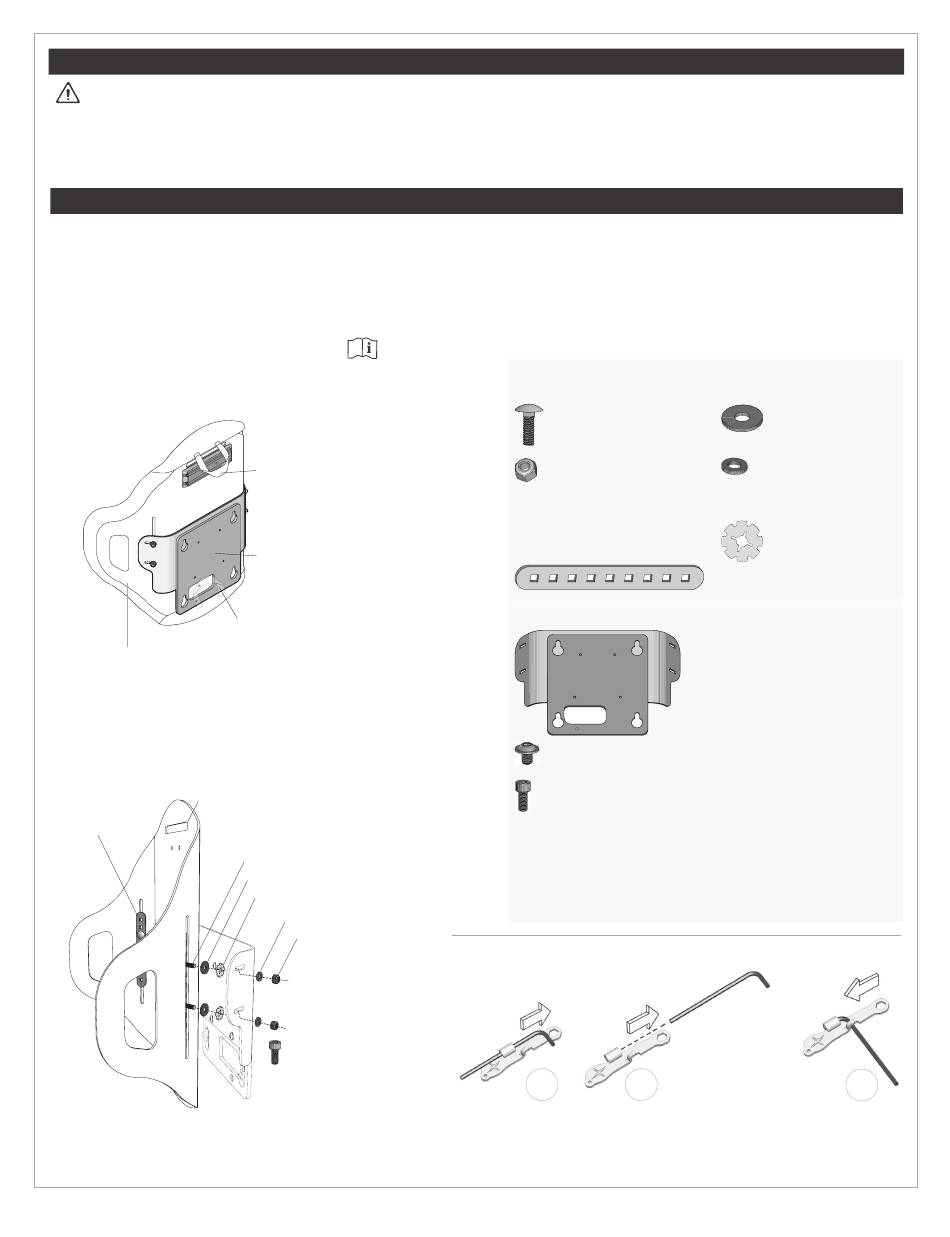

An AGILITY angebrachte Befestigungsvorrichtung für die Direktbefestigung
AGILITY Rückenschale und Bezug
(Beachten Sie die mit der ROHO AGILITY-Rückenstütze bereitgestellten Anweisungen.)
Komponenten zum Anbringen der Befestigungsvorrichtung
für die Direktbefestigung am AGILITY
Schlitz in der Nähe der Oberseite
der AGILITY-Rückenschale
Schiebeschiene für die
Höhenanpassung
Griff des Bezugs (oben)
Befestigungsvorrichtung
für die Direktbefestigung
Griff des Bezugs (unten)
Schraube
Nylon-Unterlegscheibe
Stern-Unterlegscheibe
Unterlegscheibe
Sicherungsmutter
Zylinderschraube
(zur Fixierung der Befestigungsvorrichtung
für die Direktbefestigung am Rollstuhl)
Zum Anbringen der Befestigungsvorrichtung für die Direktbefestigung
an AGILITY:
Schraube (x 4)
(Schlittenschraube)
M6 x 20 mm
Sicherungsmutter (x 4)
(Sicherungsmutter mit Nylon-Einsatz)
M6 (verwendet einen 10-mm-
Sechskantschlüssel)
Schiebeschiene für die
Höhenanpassung (x 2)
Einzelne Montagekomponente
Für die Befestigungsvorrichtung für die Direktbefestigung:
Schraube (x 4) (Sechskant-Kopfschraube) M6 x 8 mm
Zylinderschraube (x 1) (Zylinderschraube mit Innensechskant) M5 x 12 mm
Materialien: Befestigungsvorrichtung für die Direktbefestigung Flügelbügel/Mittelbügel: Stahl
Größenbestimmung: Siehe Etikettierung, um zu bestätigen, dass die Breite der AGILITY-
Rückenschale mit der Breite der Befestigungsvorrichtung für die Direktbefestigung kompatibel
ist. beispielsweise: AG-HDWR-DM15 ist mit der Rückenschale AG6-1520A-X kompatibel („15"
gibt die Breite der Rückenschale an).
Voraussichtliche Nutzungsdauer des Produkts: 5 Jahre
Zweifach-Schraubenschlüssel – Zum Trennen und Zusammenbauen zur Verwendung
als Innensechskantschlüssel:
1
42
Nylon-Unterlegscheibe (x 4)
M6
Unterlegscheibe (x 4)
(Edelstahl)
M6
Stern-Gegenspannscheibe
(x 4)
für M6-Schraube
Flügelbügel / Mittelbügel
Befestigungsvorrichtung für die
Gewichtsbereich: 3,3–3,9 kg (7,25–8,50 lb)
4-mm-Sechskantschlüssel
10-mm-Steckschlüssel
2
Direktbefestigung
3
