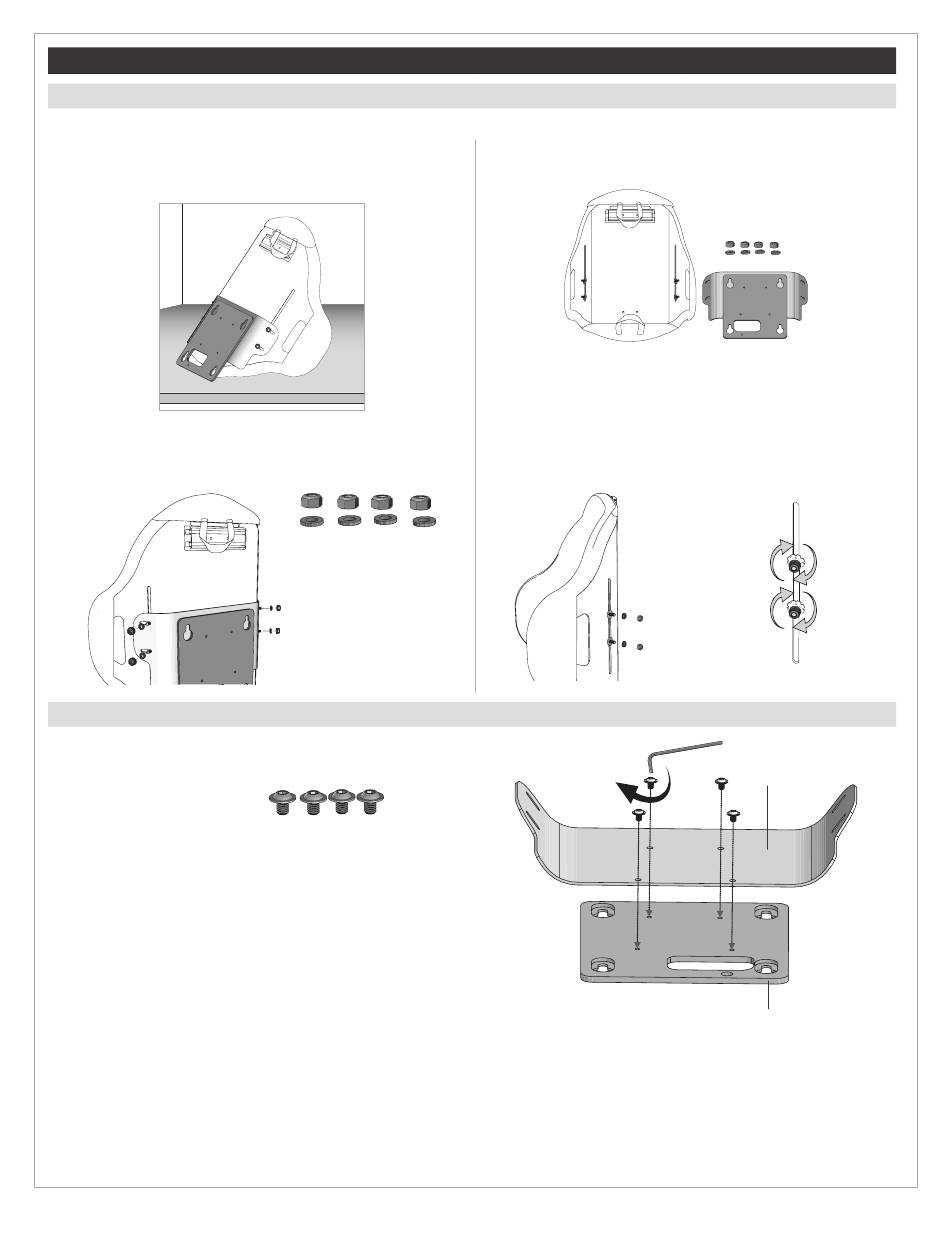

Dépose ou assemblage de la plaque de fixation directe
Dépose de la plaque de fixation directe
Suivre les instructions ci-dessous pour déposer la plaque de fixation directe à des fins d'entreposage ou autres, ou l'assembler le cas échéant.
1. Poser le dossier AGILITY muni de la plaque de fixation directe sur une
surface stable, plane et solide.
2. Desserrer et retirer les quatre écrous autobloquants et leurs rondelles.
Assemblage de la plaque de fixation directe
1. Poser le support latéral sur le support central. La découpe ovale des trous en
poire doit être orientée vers le haut.
2. Engager les quatre vis dans les
trous correspondants.
3. Bien serrer les vis au moyen et la clé Allen et ajouter un quart de tour.
Remarque : effectuer ces étapes en sens inverse pour séparer le support latéral
du support central.
FR - Manuel d'utilisation de la plaque de fixation directe pour dossier ROHO AGILITY
3. Déposer la plaque de fixation directe de la coque du dossier AGILITY.
4. Remettre les rondelles et les
écrous autobloquants en place
sur les boulons.
37
5. Serrer les écrous.
Support latéral
Support central
