Información importante de seguridad (continuación)
Precauciones:
- Proteja el AGILITY de golpes contundentes que podrían causar daños o roturas.
- Los componentes individuales del sistema de montaje directo AGILITY no deben utilizarse por separado ni combinados con otros respaldos para sillas
de ruedas.

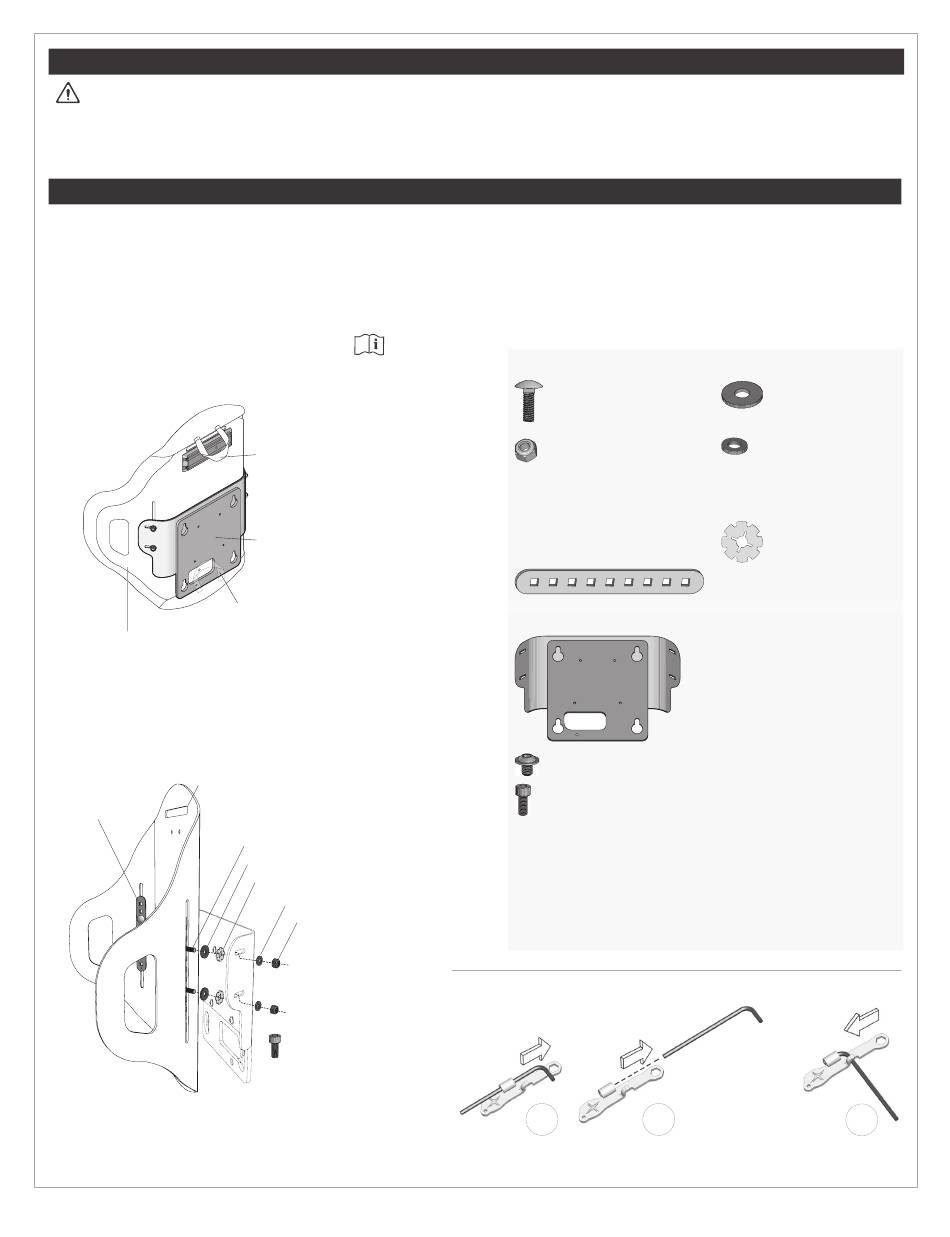

Descripción de los componentes y especificaciones del producto
Contenido del paquete: Sistema de montaje directo AGILITY; componentes para instalar el sistema de montaje directo; riel UniTrack (para instalación
del reposacabezas; no se incluye con todos los modelos de AGILITY)*; llave combinada; manual de instrucciones; anexo de garantía limitada; tarjeta
de registro del producto.
El paquete no incluye ni llave dinamométrica, ni cinta métrica ni regla, aunque se recomienda su uso.
El producto puede entregarse desmontado (componentes sin instalar). Este manual tiene instrucciones para instalar el sistema de montaje directo.
Para pedir piezas de repuesto, diríjase al proveedor del producto o al servicio de atención al cliente.
* Consulte las instrucciones incluidas con el UniTrack.
Sistema de montaje directo instalado en el AGILITY
Estructura del respaldo y funda AGILITY
(Consulte las instrucciones incluidas con el respaldo ROHO AGILITY).
Componentes para instalar el sistema de montaje directo al
AGILITY
Ranura situada cerca de la parte
superior de la estructura del
respaldo AGILITY
Barra deslizante
de ajuste de altura
ES - Manual de instrucciones del sistema de montaje directo del respaldo ROHO AGILITY
Asa de la funda (arriba)
Sistema de montaje directo
Asa de la funda (abajo)
Tornillo
Arandela de nailon
Arandela dentada
Arandela
Tuerca de
bloqueo
Tornillo de fijación
(para fijar el sistema de montaje
directo a la silla de ruedas)
Para instalar el sistema de montaje directo al AGILITY:
Tornillo (x4)
(tornillo de carrocería)
M6 x 20 mm
Tuerca de bloqueo (x4)
(tuerca de bloqueo con elemento
de relleno de nailon)
M6 (para uso con llave hexagonal
de 10 mm)
Barra deslizante de ajuste
de altura (x2) Componente
de montaje único
Para el sistema de montaje directo:
Tornillo de cabeza hexagonal M6 x 8 mm (x4)
Tornillo de fijación de cabeza hueca M5 x 12 mm (x1)
Materiales: Abrazadera lateral/soporte central del sistema de montaje directo:
acero.
Tamaño: Consulte la etiqueta para comprobar que la anchura de la estructura del
respaldo AGILITY sea compatible con la del sistema de montaje directo.
Por ejemplo: AG-HDWR-DM15 es compatible con la estructura del respaldo
AG6-1520A-X («15» indica la anchura en pulgadas de la estructura del respaldo).
Vida útil prevista del producto: 5 años
Llave combinada: para separarla y montarla a fin de utilizarla como llave Allen:
1
16
Arandela de
nailon (x4) M6
Arandela (x4)
(acero inoxidable) M6
Arandela dentada (x4)
para tornillo M6
Abrazadera lateral/soporte central
Sistema de montaje directo
Rango de peso: 3,3-3,9 kg (7,25-8,50 lb)
llave hexagonal de 4 mm
llave de ojo de 10 mm
2
3
