4
Inbetriebnahme, Betrieb
4.4
Montage (Fortsetzung)

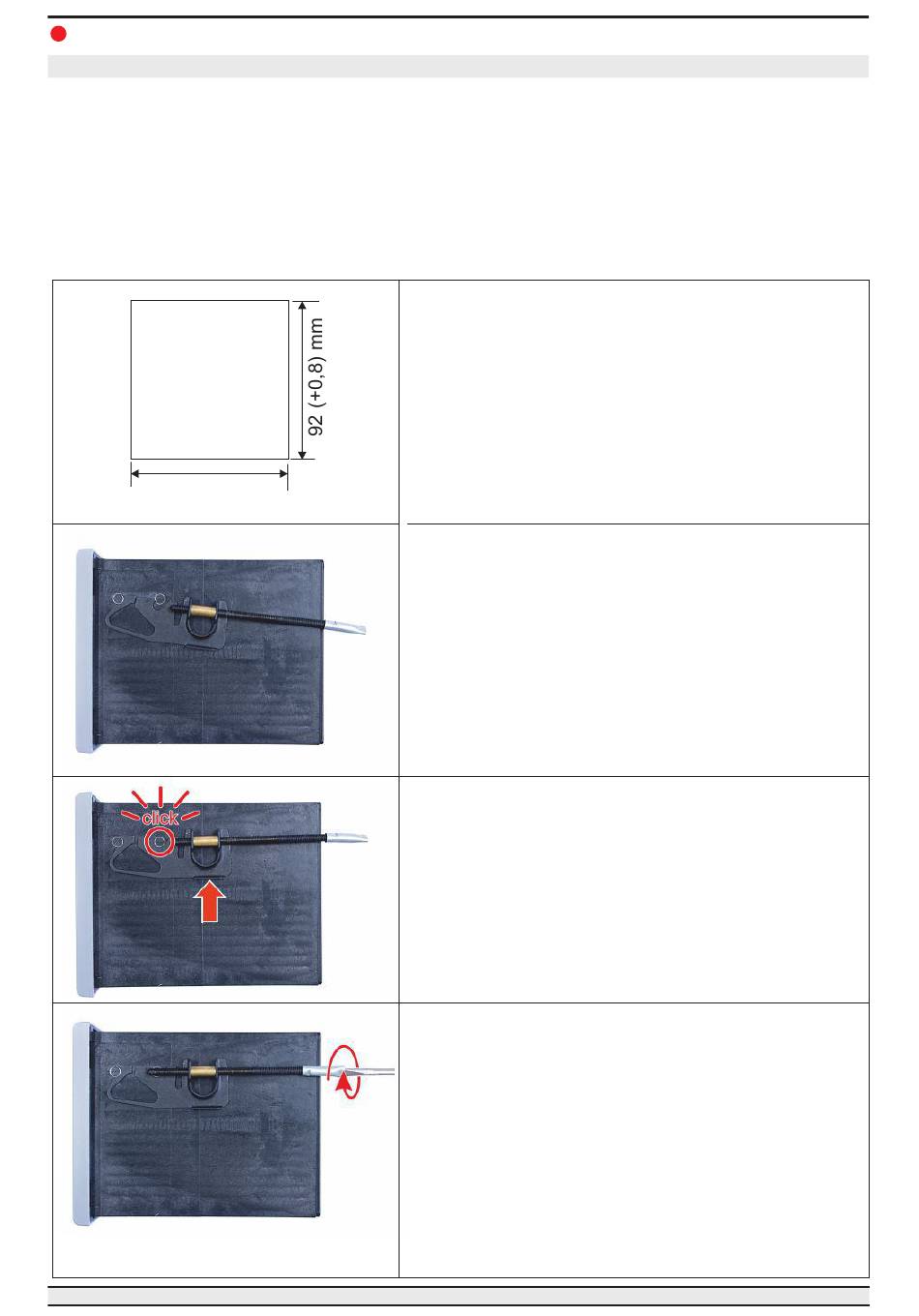

Montageausschnitt und Einbau
- Beim Einbau muss der Abstand zum nächsten Gerät, bzw. zur nächsten Wand min. 20 mm betragen.
i
- Lassen Sie beim Einbau ausreichend Platz für die Zuleitung zwischen der Geräterückseite und der
Wand.
- Die Umgebungstemperatur an der Einbaustelle darf die in den Technischen Daten genannte
i
zulässige Temperatur für den Nenngebrauch nicht übersteigen. Die besonderen Vorschriften unter
Kapitel 3.3 sind zu beachten.
92 (+0,8) mm
Universelle programmierbare Prozess-Steuereinheit
Der UPPC ist für den Einbau in eine Schaltschranktür oder
einem Bedienpult vorgesehen.
Stellen Sie 20 mm Mindestabstand von Gerätefront zu
Gerätefront sicher.
1. Ausschnitt in die Schaltschranktür oder das Bedienpult
schneiden. (Bitte die Maße links beachten.)
2. UPPC von vorne waagerecht in den Ausschnitt schieben.
3. Befestigungsspannen auf der rechten und der linken Seite
des Gehäuses in die Halterungen klemmen.
4. Beide Befestigungsspannen nach oben drücken bis sie
einrasten.
5. Befestigungsspannen mit einem Schlitzschraubendreher
gleichmäßig festdrehen.
Seite-5
UPPC-M
