1 • INSTALLATION
• Außen- und Ausschnittmaße; Schalttafeleinbau
63
48
48
129
10
Schalttafeleinbau
Zur Befestigung des Instruments die beiliegenden Befestigungselemente benutzen. Zur
Befestigung mehrerer Geräte neben- oder untereinander Ausschnittsmaße aus oberer
Abbildung entnehmen.
CE-KENNZEICHNUNG: Das Gerät erfüllt die Richtlinien der Europäischen Union
2004/108/EWG und 2006/95/EWG mit Bezung auf die einschlägigen Normen:
EN 61000-6-2 (Störfestigkeit in industrieller Umgebung) EN 61000-6-3 (Störausstrahlung in
Wohnumgebung) EN 61010-1 (Sicherheit).
WARTUNG: Dieses
Gerät ist wartungsfrei. Kundenseitige Reparaturen sind nicht
zulässig.
Das Gehäuse nicht mit Lö semitteln auf Kohlenwasserstoffbasis (Trichlorethylen, Benzin
usw.) reinigen, da andernfalls die mechanische Zuverlässigkeit des Geräts
beeinträchtigt werden könnte. Zum Reinigen der Außenflächen aus Kunststoff ein
sauberes, mit Ethylalkohol oder Wasser angefeuchtetes Tuch verwenden.
UNIREG 800 M 29.08.2018 DE

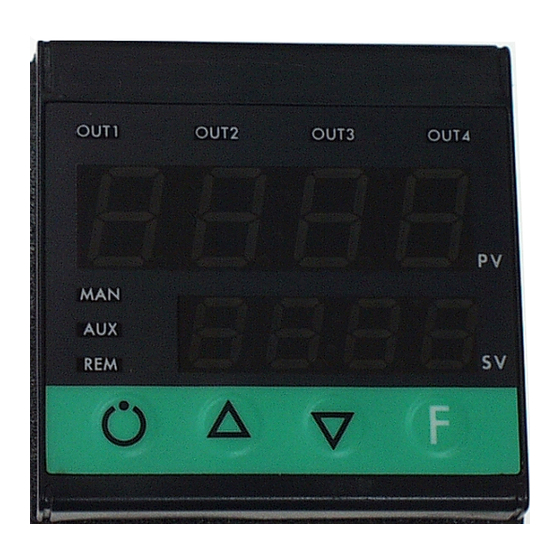

UNIREG 800
REGLER
70
45
45
!
Für eine einwandfreie
Installation sind die
Hinweise der
Bedienungsanleitung
zu befolgen.
BEDIENUNGSANLEITUNG
SOFTWARE-VERSION 3.2x
Code 80225D / Ausgabe
2 • TECHNISCHE DATEN
Anzeige
Tasten
Genauigkeit
Haupteingang
Thermoelemente
Kompensationsfehler
Typ des RTD. (Skala im angegebenen Bereich
einstellbar, mit und ohne Dezimalpunkt)
PTC (Option)
Max. Leitungswiderstand für RTD
Sicherheit
C° / F° Umschaltung
70
Lineare Skalenbereiche
Regelungsfunktionen
pb / dt / di
Regelungstypen
Ausgangsfunktionen
Zykluszeit
Regelungsausgang
Softstart
Begrenzung der max. Leistung Heizen/Kühlen
Stellgradbegrenzung bei Fehlfunktion des Fühlers
Standby-Funktion
3 Konfigurierbare Alarme
Alarmsonderfunktionen
Relaiskontakt
Logik-Ausgang für Halbleiterrelais
Externer Sollwert oder Stromwandler-
Eingang (Option)
Skalengrenzen Heizstromeingang
Sensorspeisng (Option)
Analogausgang (Option)
Digital-Eingänge (Option)
Serielle Schnittstelle (Option)
Baudrate
Protokoll
Spannungsversorgung
(Weitbereichsschaltnetzteil)
Schutzart Bedienfront
Betriebs-/Lagertemperatur
Relative Luftfeuchtigkeit
Klimabedingungen sie des Gebrauches
Installation
Gewicht
Die EMV-Konformität wurde mit folgenden Verbindungen geprüft:
FUNKTION
Anschlussleitung
Drähte Relaisausgang
Serielle Anschlusskabel
Stromwandler-Anschlusskabel
Fühler Eingang Thermoelement
Fühler Eingang Widerstandsthermometer "PT100"
08/2018
2 x 4-stellige 7-Segment-LED Anzeige, Ziffernfarbe grün, Ziffernhöhe 10 und 7 mm
4 Tasten (Man/Auto., Auf, Ab, F)
0,2% vom Skalenendwert bei Umgebungstemperatur 25°C
TC, RTD (Pt100 - JPT100), PTC,
50mV Ri ≥ 1MΩ; 10V Ri ≥ 10KΩ; 20mA, Ri = 50Ω
IEC 584-1
(J, K, R, S, T, B, E, N, Ni-Ni18Mo, L NiCr-CuNi)
0,1° / °C
DIN 43760 (Pt100, JPT100)
990Ω, 25°C
20Ω
Kurzschluss- und Fühlerbrucherkennung,
Plausibilitätsalarm, Heizstromalarm
über Tastenfeld konfigurierbar
-1999 ... 9999,mit konfigurierbarem Dezimalpunkt
PID, Optimierungen, EIN/AUS
0.0 ... 999.9% / 0.00 ... 99.99min / 0.00 ... 99.99min
Heizen / Kühlen
EIN/AUS, PWM
0.1 ... 200 s
Relais, Logik, stetig (optional)
0.0 ... 500.0 min
0.0 ... 100.0 %
-100.0 ... 100.0 %
Istwertanzeige, Regelung deaktiviert
Höchstwert, Mindestwert, symmetrische Werte, Absolut-
/Relativwerte, Plausibilitätsalarm, Heizstromalarm
- Unterdrückung während der Einschaltphase
- Zurücksetzen des Alarmspeichers über Taste oder Digitaleingang
Schließer 5A, 250V, cosϕ = 1
11VDC, Rout = 220Ω (6V/20mA)
0 ... 10V, 2 ... 10V, Ri ≥ 1MΩ
0 ... 20mA, 4 ... 20mA, Ri = 5Ω
Potentiometer > 500Ω,
Stromwandler 50 mA AC, 50/60 Hz, Ri = 1,5Ω,
Isolation 1500V
einstellbar von 0 bis 100,0 A
10/24 VDC, gefiltert, max. 30 mAkurzschlussfest,
Isolation bis 1500 V
10 V / 20 mA, Isolation bis 1500 V
24V NPN 4,5mA; 24V PNP 3,6mA Isolation bis 1500V
CL; RS422/485; RS232; isolation bis 1500V
1200 ... 19200 baud
MODBUS
(Std.) 100 .. 240VAC/DC ±10%, 50/60 Hz, max. 12VA
(Opt.) 20 .. 27VAC/DC ±10%, 50/60 Hz, max. 12VA
IP65
0...50°C / -20...70°C
20 ... 85% nicht kondensierend
für nur internen Gebrauch, Höhe bis bis 2000m
Schalttafeleinbau, von vorn herausnehmbar
210 g in Ausführung mit vollständiger Ausstattung
KABELTYP
KABELLÄNGE
1 mm
2
1 m
1 mm
2
3,5 m
0,35 mm
2
3,5 m
1,5 mm
2
3,5 m
0,8 mm
2
kompensiert 5 m
1 mm
2
3 m
1
