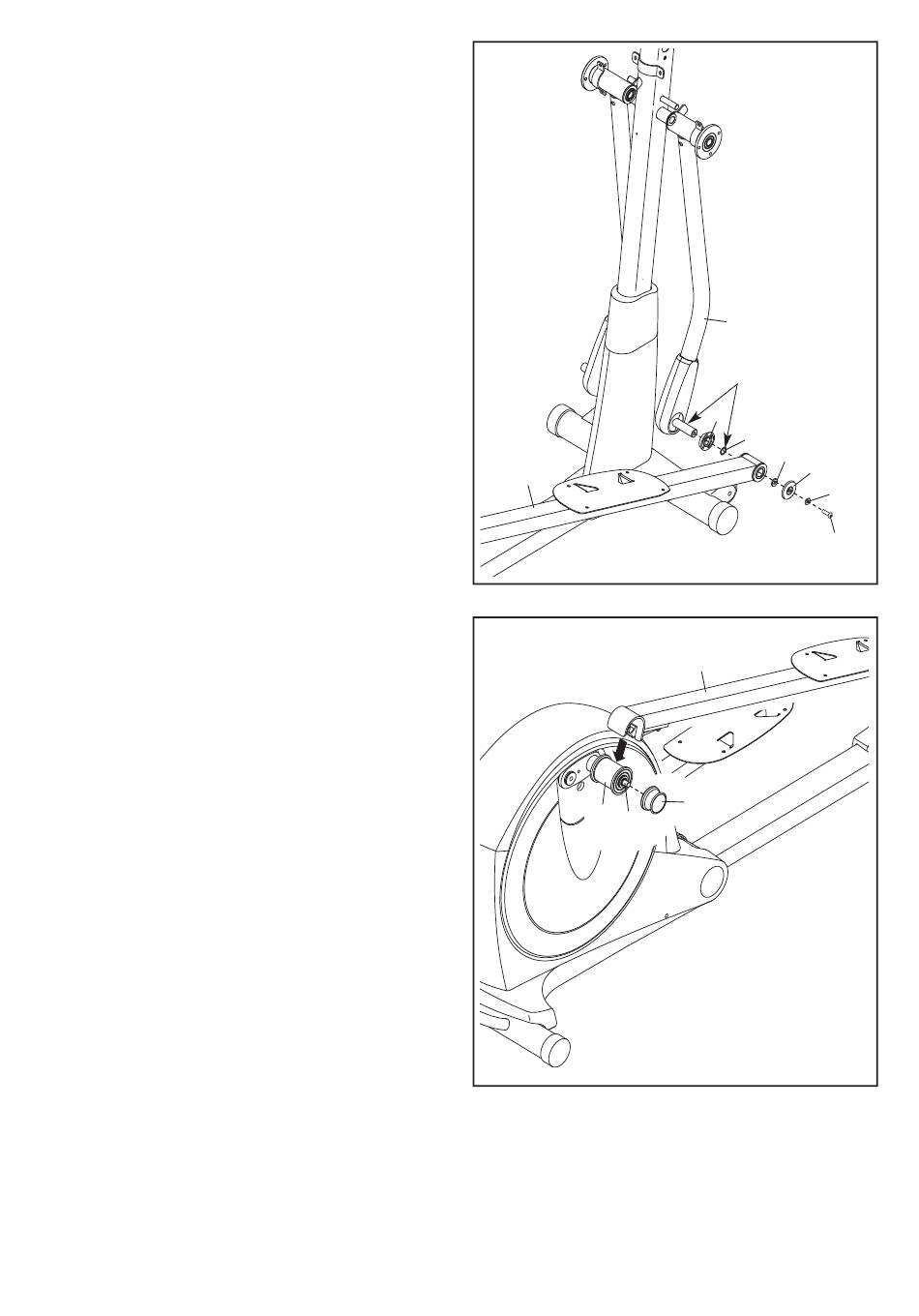

7. Geben Sie etwas Schmierfett auf das rechte
Oberkörperbein (6) und auf eine mittelgroße
Wellenscheibe (119).
Richten Sie einen Beinabstandhalter (55) so
aus, dass die flache Seite vom Ellipsentrainer
weg schaut. Schieben Sie den Beinabstand-
halter und die mittelgroße Wellenscheibe (119)
auf das rechte Oberkörperbein (6).
Finden Sie die rechte Pedalschiene (12),
welcher mit einem Aufkleber mit dem Wort
„Right" markiert ist (L oder Left bedeutet links;
R oder Right bedeutet rechts), und richten Sie
ihn so aus, wie angedeutet. Schieben Sie die
rechten Pedalschiene auf das rechte
Oberkörperbein (6).
Befestigen Sie die rechte Pedalschiene (12) mit
einer M8 x 23mm Selbsthemmenden Schulter-
schraube (121), einer M8 x 16mm x 2mm
Unterlegscheibe (120), einer Achsenabdeckung
(56) und einer M8 x 23,5mm x 1mm
Unterlegscheibe (110).
8. Drücken Sie die rechte Pedalschiene (12) auf
die rechte Einstellmanschette (46).
Vergewissern Sie sich, dass die rechte
Pedalschiene einklinkt.
Ziehen Sie den Einstellknopf (45) auf den
rechten Einstellstift (44) auf.
Wiederholen Sie Schritt 7 und diesen Schritt
auf der anderen Seite des Ellipsentrainers.
