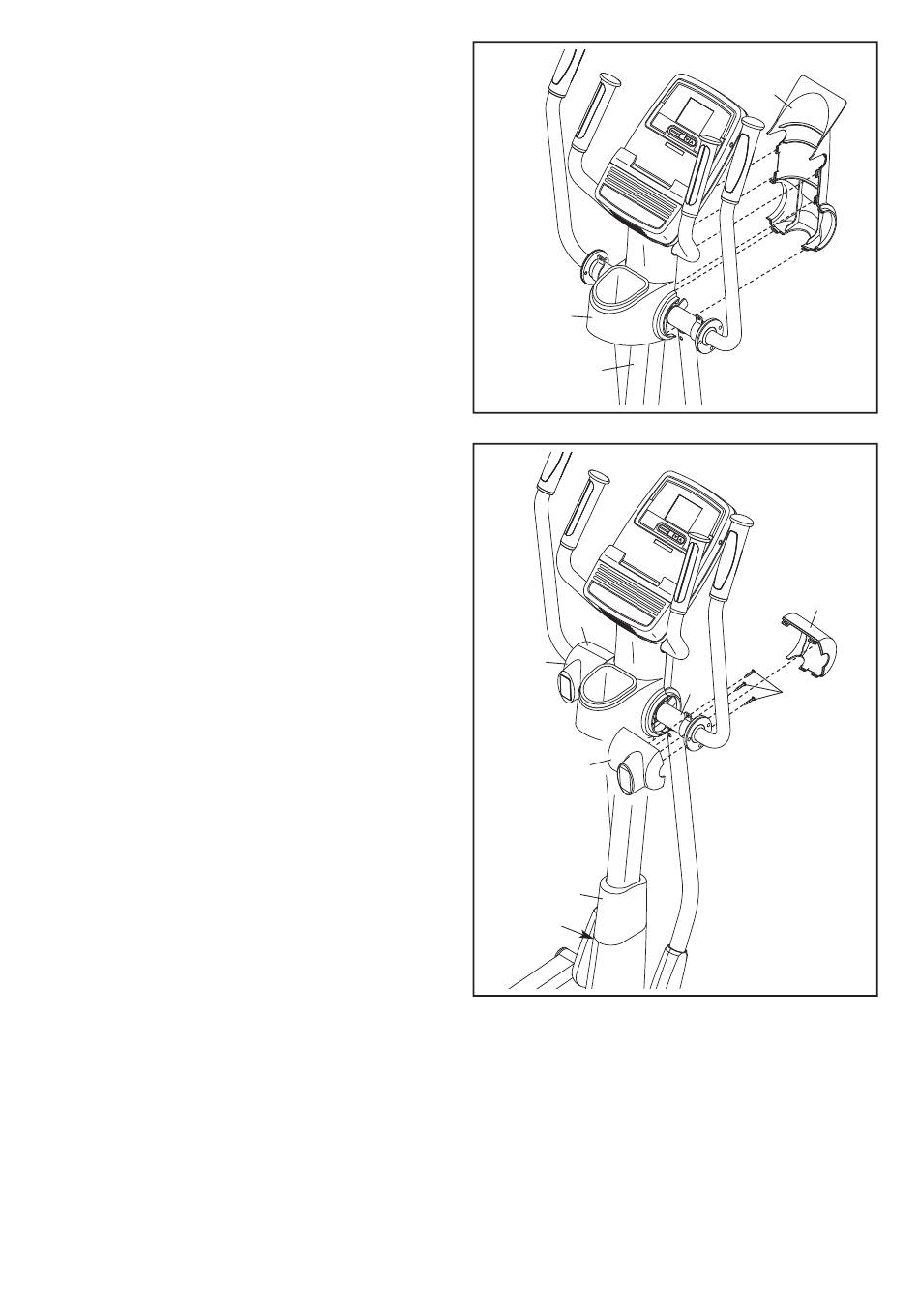

15. Befestigen Sie die vordere Pfostenabdeckung
(25) um den Pfosten (5) herum, indem Sie die
Laschen der vorderen Pfostenabdeckung in die
hintere Pfostenabdeckung (24) hineindrücken.
16. Finden Sie die beiden rechten Beinabdeck-
ungen (29, 30), welche beide mit einem
Aufkleber mit dem Wort "Right" markiert sind (L
oder Left bedeutet links; R oder Right bedeutet
rechts).
Befestigen Sie die rechte, hintere Beinabdeck-
ung (29) mit drei M4 x 16mm Schrauben (93)
am rechten Oberkörperbein (6).
Befestigen Sie die Rechte, Vordere
Beinabdeckung (30) um das Rechte
Oberkörperbein (6) herum, indem Sie die
Laschen der Rechten, Vorderen Beinabdeckung
in die Rechte, Hintere Beinabdeckung (29)
hineindrücken.
Befestigen Sie die hintere und vordere
Beinabdeckung auf der linken Seite (31, 32)
auf die gleiche Weise.
Siehe Schritt 4. Ziehen Sie die vier selbsthem-
menden M8 x 16mm Schrauben (102) fest.
Schieben Sie dann die obere Abdeckung (23)
nach unten and drücken Sie sie auf den
Rahmen (1).
17. Vergewissern Sie sich, dass alle Teile des Ellipsentrainers richtig angezogen sind. Anmerkung: Einige
Teile könnten übrig bleiben, nachdem der Aufbau fertig ist. Um den Boden oder Teppich vor Schaden zu
schützen, legen Sie eine Unterlage unter den Ellipsentrainer.
