MONTAGE
Zur Montage braucht man zwei Personen. Legen Sie alle Teile Ellipsentrainers an einem dafür freigemachten
Platz aus und entfernen Sie das Verpackungsmaterial. Werfen Sie das Verpackungsmaterial allerdings erst weg,
wenn die Montage fertig ist.
Außer den mitgelieferten Werkzeugen braucht man für die Montage auch noch einen
Kreuzschlitzschraubendreher

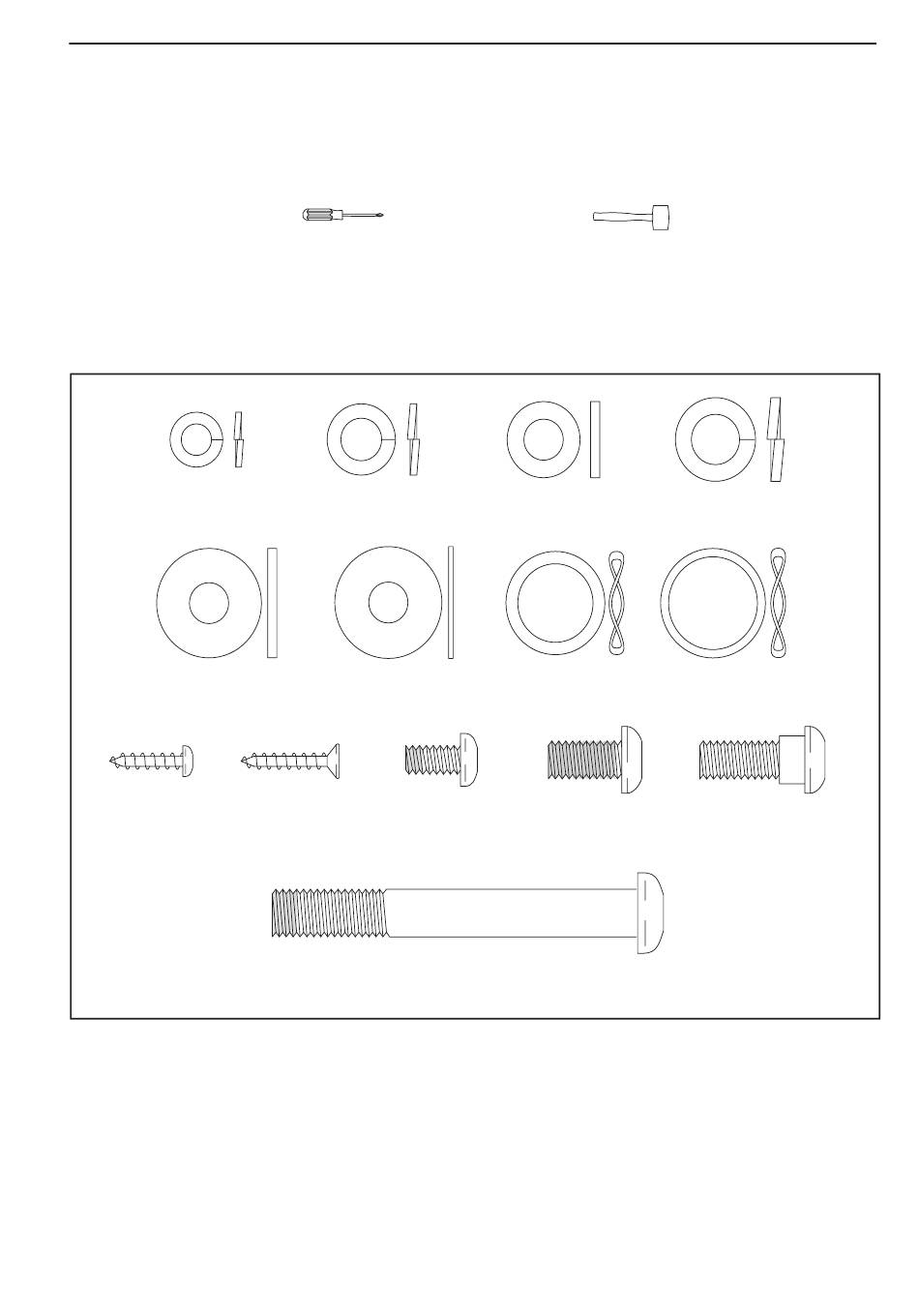

Beim Zusammenstellen Ellipsentrainers verwendet man zur Identifikation der kleinen Teile die Abbildungen
unten. Die Zahl in Klammern, die sich unter jedem Teil befindet, ist die Bestellnummer, welche identisch ist mit
der Zahl in der TEILELISTE am Ende dieser Bedienungsanleitung. Die Zahl hinter der Klammer gibt an, wieviele
solche Teile bei der Montage gebraucht werden. Anmerkung: Sollte sich ein Teil nicht im Teilesack
befinden, sehen Sie erst nach, ob es nicht schon angebracht worden ist.
M6 Federring
(112)–8
M8 x 23mm x 2mm
Unterlegscheibe
(126)–2
M4 x 16mm
Schraube
Senkschraube
(93)–12
All manuals and user guides at all-guides.com
und einen Gummihammer
M8 Federring
(103)–14
M8 x 23,5mm x 1mm
Unterlegscheibe
(110)–2
M4 x 19mm
M6 x 12mm
Selbsthemmende
(117)–1
Schraube (111)–8
M10 x 80mm Selbsthemmende
Schraube (100)–4
M8 x 16mm x 2mm
Scheibe (120)–2
Kleine
Wellenscheibe
(118)–2
M8 x 16mm
Selbsthemmende
Schraube (102)–16
5
.
M10 Federring
(123)–4
Mittelgroße
Wellenscheibe
(119)–2
M8 x 23mm
Selbsthemmende
Ansatzschraube
(121)–2
