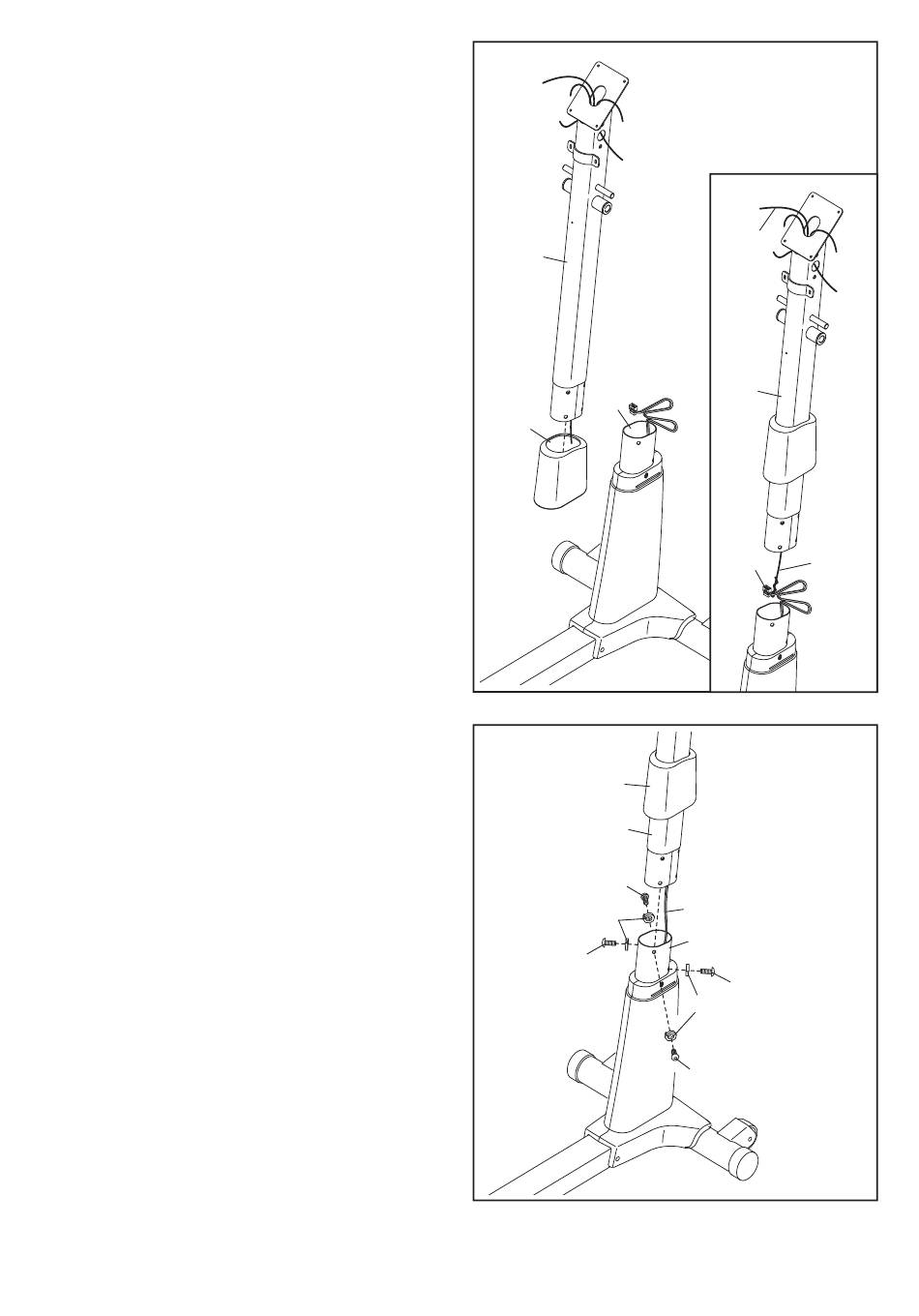

3. Richten Sie den Pfosten (5) and die obere
Abdeckung (23) so aus wie abgebildet.
Schieben Sie die obere Abdeckung von unten
nach oben auf den Pfosten.
Eine zweite Person soll den Pfosten (5) und die
obere Abdeckung (23) an den Rahmen (1) hin-
halten.
Siehe eingesetzte Detailzeichnung. Finden
Sie die Kabelbefestigung innerhalb des
Pfostens (5). Befestigen Sie das untere Ende
der Kabelbefestigung am Kabelbaum (60).
Ziehen Sie dann am oberen Ende der
Kabelbefestigung bis der Kabelbaum durch den
ganzen Pfosten gezogen wurde. Nun können
Sie die Kabelbefestigung wegschmeißen.
Tipp: Um nun ein Hineinfallen des
Kabelbaums (60) in den Pfosten (5) zu ver-
meiden, befestigen Sie den Kabelbaum mit
einem Gummi- oder Klebeband.
4. Tipp: Vermeiden Sie ein Abklemmen des
Kabelbaums (60). Schieben Sie den Pfosten
(5) in den Rahmen (1) hinein.
Befestigen Sie den Pfosten (5) mit vier M8 x
16mm Selbsthemmenden Schrauben (102) and
vier M8 Federringen (103). Ziehen Sie die
selbsthemmenden Schrauben noch nicht
fest.
Schieben Sie die obere Abdeckung (23) nach
unten. Drücken Sie die obere Abdeckung
nocht nicht auf den Rahmen (1).
All manuals and user guides at all-guides.com
7
3
5
1
23
4
23
5
102
103
102
Kabel
befes-
tigung
5
Kabel
befes-
60
tigung
Vermeiden Sie
ein Abklemmen
des Kabelbaums
(60)
60
1
102
103
102
