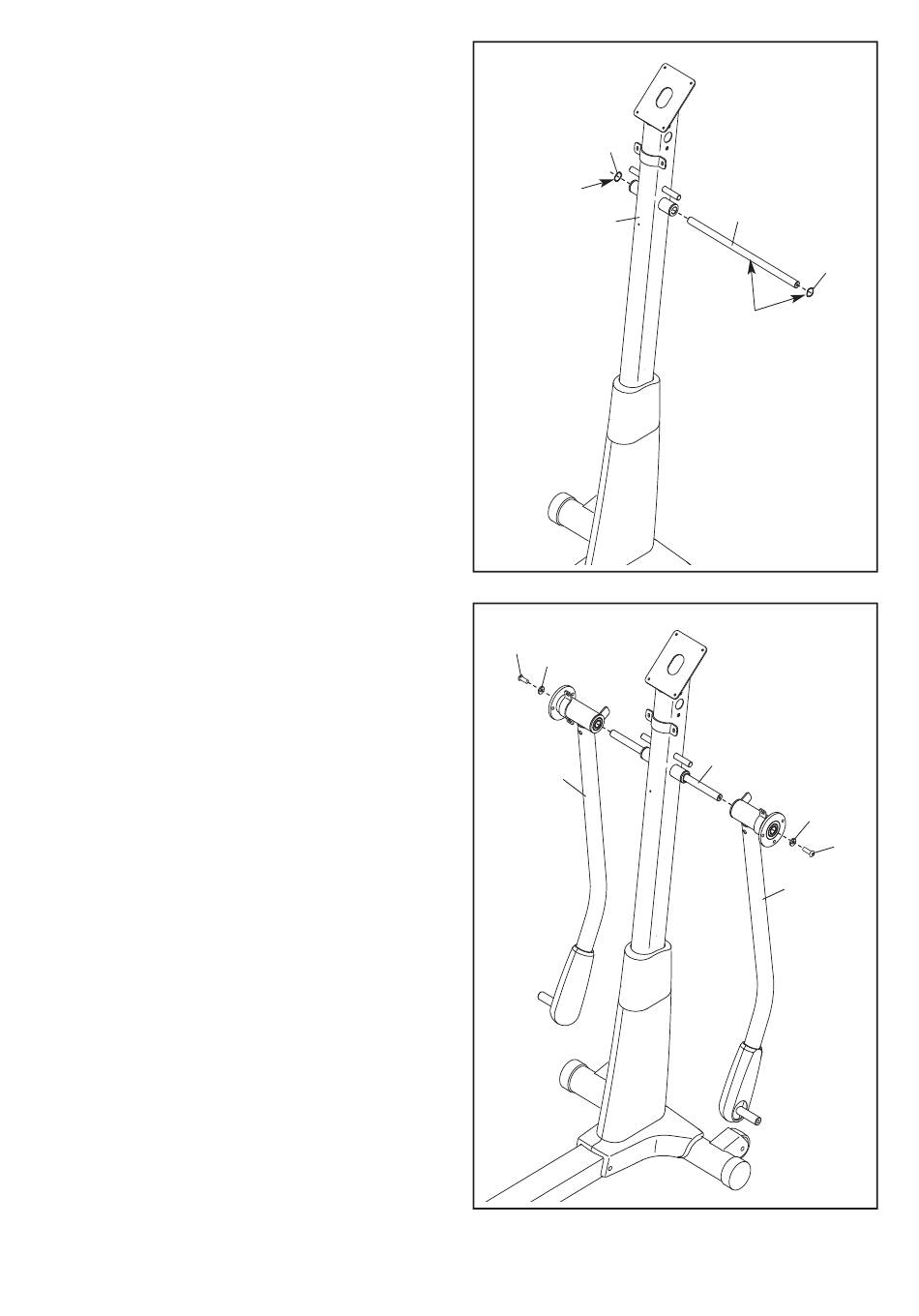

5. Geben Sie eine großzügige Portion des mit-
gelieferten Schmierfetts auf die Pfostenachse
(48) und auf zwei kleine Wellenscheiben (118).
Schieben Sie die Pfostenachse (48) durch den
Pfosten (5), sodass der Pfosten genau in der
Mitte liegt. Scheiben Sie je ein kleine
Wellenscheibe (118) auf beide Enden der
Pfostenachse.
6. Finden Sie das rechte und das linke
Oberkörperbein (6, 7) und richten Sie sie so
aus, wie angedeutet. Die Beine sind mit
Aufklebern mit den Worten „Right" und „Left"
markiert (L oder Left bedeutet links; R oder
Right bedeutet rechts).
Schieben Sie das rechte und das linke
Oberkörperbein (6, 7) auf die Pfostenachse
(48).
Ziehen Sie gleichzeitig zwei M8 x 16mm
Selbsthemmende Schrauben (102) mit M8 x
23mm x 2mm Unterlegscheiben (126) an der
Pfostenachse (48) fest. Ziehen Sie die selbs-
themmenden Schrauben gut an.
All manuals and user guides at all-guides.com
8
5
118
Schmierfett
5
6
102
126
7
48
118
Schmierfett
Vermeiden Sie ein
Abklemmen des
Kabelbaums (60)
48
126
102
6
