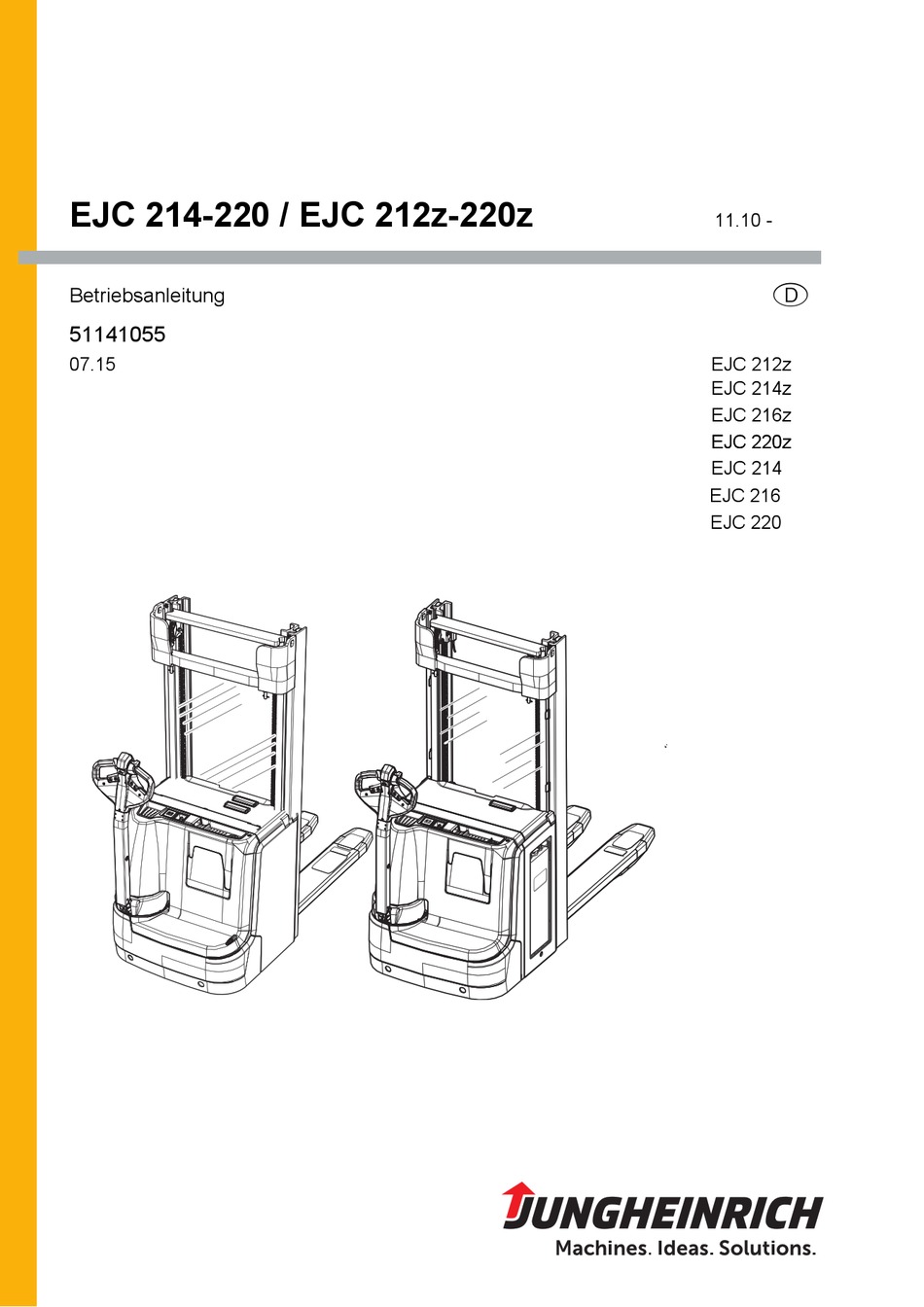

Seite 1 EJC 214-220 / EJC 212z-220z 11.10 - Betriebsanleitung 51141055 07.15 EJC 212z EJC 214z EJC 216z EJC 220z EJC 220z EJC 214 EJC 216 EJC 220...
Seite 2 Konformitätserklärung Jungheinrich AG, Am Stadtrand 35, D-22047 Hamburg Hersteller oder in der Gemeinschaft ansässiger Vertreter Option Serien-Nr. Baujahr EJC 212z EJC 214z EJC 216z EJC 220z EJC 214 EJC 216 EJC 220 Zusätzliche Angaben Im Auftrag Datum D EG-Konformitätserklärung Die Unterzeichner bescheinigen hiermit, dass das im Einzelnen bezeichnete kraftbetriebene Flurförderzeug...
Seite 4 Vorwort Hinweise zur Betriebsanleitung Zum sicheren Betreiben des Flurförderzeuges sind Kenntnisse notwendig, die durch die vorliegende ORIGINAL BETRIEBSANLEITUNG vermittelt werden. Die Informationen sind in kurzer, übersichtlicher Form dargestellt. Die Kapitel sind nach Buchstaben geordnet und die Seiten sind durchgehend nummeriert. dieser Betriebsanleitung werden...
Seite 5 Urheberrecht Das Urheberrecht an dieser Betriebsanleitung verbleibt bei der JUNGHEINRICH AG. Jungheinrich Aktiengesellschaft Am Stadtrand 35 22047 Hamburg - Deutschland Telefon: +49 (0) 40/6948-0 www.jungheinrich.com...
Seite 6 Inhaltsverzeichnis Bestimmungsgemäße Verwendung ........Allgemein....................Bestimmungsgemäßer Einsatz..............Zulässige Einsatzbedingungen..............Inneneinsatz kombiniert mit Außen- oder Kühlzoneneinsatz (t).... Inneneinsatz im Tiefkühlhaus mit Kühlhausausstattung (o) ....Verpflichtungen des Betreibers ............... Anbau von Anbaugeräten oder Zusatzausstattungen ......Fahrzeugbeschreibung ............Einsatzbeschreibung ................Fahrzeugtypen und Nenntragfähigkeit ............ Definition der Fahrtrichtung ..............
Seite 7 Batterie - Wartung, Aufladung, Wechsel ......... Sicherheitsbestimmungen im Umgang mit Säurebatterien ..... Batterietypen ................... Batterie freilegen ..................Batterie laden ..................Batterie laden mit stationärem Ladegerät..........Batterie laden mit integriertem Ladegerät (o)......... Batterie aus- und einbauen ..............Batteriewechsel nach oben ..............Batterieentnahme zur Seite ..............
Seite 8 Instandhaltung des Flurförderzeuges........145 Betriebssicherheit und Umweltschutz............145 Sicherheitsvorschriften für die Instandhaltung......... 146 Arbeiten an der elektrischen Anlage............147 Betriebsmittel und Altteile ................ 147 Räder....................... 147 Hydraulikanlage..................148 Hubketten ....................149 Betriebsmittel und Schmierplan............... 150 Sicherer Umgang mit Betriebsmitteln ............150 Schmierplan.....................
Seite 10 Anhang Betriebsanleitung JH-Traktionsbatterie Diese Betriebanleitung ist nur für Batterietypen der Marke Jungheinrich zulässig. Sollten andere Marken verwendet werden, so sind die Betriebsanleitungen des Her- stellers zu beachten.
Seite 12 A Bestimmungsgemäße Verwendung Allgemein Das Flurförderzeug muss nach Angaben in dieser Betriebsanleitung eingesetzt, bedient gewartet werden. Eine andere Verwendung nicht bestimmungsgemäß und kann zu Schäden bei Personen, Flurförderzeug oder Sachwerten führen. Bestimmungsgemäßer Einsatz HINWEIS Die maximal aufzunehmende Last und der maximal zulässige Lastabstand ist auf dem Tragfähigkeitsschild dargestellt und darf nicht überschritten werden.
Seite 13 Zulässige Einsatzbedingungen – Einsatz in industrieller und gewerblicher Umgebung. – Einsatz nur auf befestigten, tragfähigen und ebenen Böden. – Zulässige Flächen- und Punktbelastungen der Fahrwege nicht überschreiten. – Einsatz nur auf gut einsehbaren und vom Betreiber freigegebenen Fahrwegen. – Befahren von Steigungen bis maximal 16 %. –...
Seite 14 Inneneinsatz kombiniert mit Außen- oder Kühlzoneneinsatz (t) Das Flurförderzeug darf zusätzlich zu den zulässigen Einsatzbedingungen in industrieller und gewerblicher Umgebung auch im Freien und im Kühlraum oder Frischebereich eingesetzt werden. Gesichertes Abstellen ist nur im Innenbereich oder im Kühlzonenbereich zulässig. –...
Seite 15 Verpflichtungen des Betreibers Betreiber im Sinne dieser Betriebsanleitung ist jede natürliche oder juristische Person, die das Flurförderzeug selbst nutzt oder in deren Auftrag es genutzt wird. In besonderen Fällen (z. B. Leasing, Vermietung) ist der Betreiber diejenige Person, die gemäß den bestehenden vertraglichen Vereinbarungen zwischen Eigentümer und Bediener des Flurförderzeugs die genannten Betriebspflichten wahrzunehmen hat.

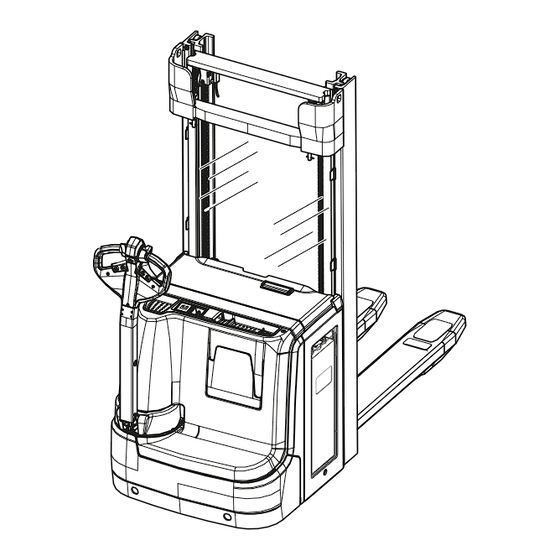

Seite 16 B Fahrzeugbeschreibung Einsatzbeschreibung Der EJC 214-220 / EJC 212z-220z ist ein Elektro-Deichselhubwagen in Vierradausführung mit gelenktem Antriebsrad. Er ist für den Einsatz auf ebenem Boden zum Heben und zum Transport von Gütern bestimmt. Es können Paletten mit offener Bodenauflage oder Rollwagen aufgenommen werden.
Seite 17 Definition der Fahrtrichtung Für die Angabe von Fahrtrichtungen werden folgende Festlegungen getroffen: Pos. Fahrtrichtung Links Antriebsrichtung Lastrichtung Rechts...
Seite 18 Baugruppen- und Funktionsbeschreibung Übersicht Baugruppen...
Seite 19 Bezeichnung Bezeichnung t Fahrschalter 14 t Ladezustandsanzeige t Auffahrsicherheitstaster o CanDis t Hubgerüst 15 t Schaltschloss t Schutzscheibe o CanCode o ISM Zugangsmodul Schutzgitter (für Kühlhauseinsatz) 16 o Integriertes Ladegerät t Schalter NOTAUS 17 o Netzstecker (Einbauladegerät) 10 t Batteriehaube Dokumententasche (Aufbewahren der 11 t Lastaufnahmemittel...
Seite 20 Funktionsbeschreibung Sicherheitseinrichtungen Eine geschlossene, glatte Flurförderzeugkontur mit runden Kanten ermöglicht eine sichere Handhabung des Flurförderzeugs. Die Räder sind von einem stabilen Rammschutz umkleidet. Die lange Deichsel sorgt für größten Sicherheitsabstand zum Flurförderzeug. Beim Loslassen oder im Gefahrenfall drückt eine Gasdruckfeder die Deichsel nach oben und somit in Bremsstellung.
Seite 21 Hydraulische Anlage Die Funktionen Heben und Senken erfolgen über die Betätigung der Taster Heben und Senken. Beim Betätigen des Tasters Heben läuft das Pumpenaggregat an und fördert Hydrauliköl aus dem Öltank zum Hubzylinder. Bei Ausstattung mit Zweifach- Zweihub-Hubgerüst (ZZ) (o) oder Dreifach-teleskopierendem Mast (DZ) (o) entsteht der erste Hub des Lastaufnahmemittels (Freihub) ohne Veränderung der Bauhöhe durch einen kurzen, mittig angeordneten Freihubzylinder.
Seite 22 Hubgerüst Die hochfesten Stahlprofile sind schmal, was sich besonders beim Dreistufen- Hubgerüst durch gute Sicht auf das Lastaufnahmemittel bemerkbar macht. Die Hubschienen sowie der Gabelträger laufen auf dauergeschmierten und damit wartungsfreien Schrägrollen. Lastschutzgitter (o) Zum Bewegen von niedrigen oder kleinteiligen Lasten oberhalb von Schutzscheibe oder Schutzgitter (o) wird ein Lastschutzgitter als zusätzliche Schutzeinrichtung empfohlen.
Seite 23 Technische Daten Angaben der technischen Daten entsprechen der deutschen Richtlinie „Typenblätter für Flurförderzeuge“. Technische Änderungen und Ergänzungen vorbehalten. Leistungsdaten Bezeichnung EJC 214 EJC 214 Q Nenntragfähigkeit 1400 1400 D Lastschwerpunktabstand Fahrgeschwindigkeit mit / ohne 6,0 / 6,0 6,0 / 6,0 km/h Last Hubgeschwindigkeit mit / ohne...
Seite 24 Bezeichnung EJC 212z EJC 214z Q Nenntragfähigkeit 1200 1400 Tragfähigkeit bei Masthub 1200 1400 Tragfähigkeit bei Radarmhub 2000 2000 D Lastschwerpunktabstand Fahrgeschwindigkeit 6,0 / 6,0 6,0 / 6,0 km/h Hubgeschwindigkeit 0,04/0,05 0,04/0,05 Initialhub Senkgeschwindigkeit 0,08/0,06 0,08/0,06 Initialhub Hubgeschwindigkeit 0,13/0,22 0,16/0,25...
Seite 25 Abmessungen EJC 214 / 216 / 220 max. min. h1 3 b1 b10 b1 1 b5 b1 2 (Ast)
Seite 26 EJC 212z / 214z / 216z / 220z...
Seite 27 EJC 214 EJC 214 Bezeichnung h1 Bauhöhe 1950 1950 h2 Freihub h3 Hub 2900 2900 h4 ausgefahrene Masthöhe 3375 3375 h13 Lastgabel gesenkt h14 Deichselhöhe in Fahrstellung 850 / 1305 850 / 1305 mm Lastabstand Radstand 1277 1357 l1 Flurförderzeuglänge 1908 1988 l2 Vorderbaulänge...
Seite 28 EJC 216 EJC 216 EJC 220 Bezeichnung h1 Bauhöhe 1950 1950 2100 h2 Freihub h3 Hub 2800 2800 2800 h4 ausgefahrene Masthöhe 3325 3325 3465 h13 Lastgabel gesenkt h14 Deichselhöhe in Fahrstellung 850 / 1305 850 / 1305 850 / 1305 mm Lastabstand Radstand 1277...
Seite 29 Bezeichnung EJC 212z EJC 214z h1 Bauhöhe 1950 1950 h2 Freihub h3 Hub 2900 2900 h4 ausgefahrene Masthöhe 3375 3375 h5 Initialhub h13 Lastgabel gesenkt h14 Deichselhöhe in Fahrstellung 850 / 1305 850 / 1305 mm 3) 9) 3) 9)
Seite 30 Bezeichnung EJC 216z EJC 220z h1 Bauhöhe 1950 1950 h2 Freihub h3 Hub 2800 2800 h4 ausgefahrene Masthöhe 3325 3325 h5 Initialhub h13 Lastgabel gesenkt h14 Deichselhöhe in Fahrstellung 850 / 1305 850 / 1305 mm 3) 9) 3) 9) Lastabstand gehoben Radstand gehoben 1592...
Seite 31 Achslast ohne Last vorn / hinten 724 / 320 764 / 361 805 / 402 inklusive Batterie Batteriegewicht EJC 212z EJC 214z Eigengewicht inklusive Batterie 1180 1240 Achslast mit Last vorn / hinten 1105 / 1275 1180 / 1460 inklusive Batterie...
Seite 32 Bereifung EJC 214 (M) / 214 (L) / EJC 220 216 (M) / 216 (L) Reifengröße Antrieb 230 x 70 230 x 70 Reifengröße Lastteil Ø 85 x 110 / Ø 85 x 85 - / Ø 85 x 85 (Einfach / Tandem) Stützrad 140 x 54...
Seite 33 EN-Normen Dauerschalldruckpegel – EJC 214-220 / EJC 212z-220z: 63 dB(A) gemäß EN 12053 in Übereinstimmung mit ISO 4871. Der Dauerschalldruckpegel ist ein gemäß den Normvorgaben gemittelter Wert und berücksichtigt den Schalldruckpegel beim Fahren, beim Heben und im Leerlauf. Der Schalldruckpegel wird am Fahrerohr gemessen. Elektromagnetische Verträglichkeit (EMV) Der Hersteller bestätigt die Einhaltung der Grenzwerte für elektromagnetische Störaussendungen und Störfestigkeit sowie die Prüfung der Entladung statischer...
Seite 34 Kennzeichnungsstellen und Typenschilder Warn- und Hinweisschilder wie Tragfähigkeitsschilder, Anschlagpunkte und Typenschilder müssen stets lesbar sein, ggf. sind sie zu erneuern. Kennzeichnungsstellen Pos Bezeichnung Anschlagspunkte für Kranverladung (Bei ZZ- Hubgerüst in der Mitte) Verbotsschild „Nicht unter die Lastaufnahme treten“ Verbotsschild „Nicht durch das Hubgerüst greifen“ Tragfähigkeitsschild Flurförderzeug Seriennummer Typenschild, Flurförderzeug...
Seite 35 Pos Bezeichnung Verbotsschild „Mitfahren verboten“ Prüfplakette Schild Kühlhaus-Ausführung (o) Bezeichnung des Flurförderzeugs Typenschild, Batterie Typenschild Die Abbildung zeigt die in den EU-Mitgliedsländern standardmäßige Ausführung. In anderen Ländern kann die Ausführung des Typenschilds abweichend sein. Pos. Bezeichnung Pos. Bezeichnung Baujahr Seriennummer Lastschwerpunktabstand in mm Nenntragfähigkeit in kg Antriebsleistung...
Seite 36 Tragfähigkeitsschild des Flurförderzeugs Bisheriges Tragfähigkeitsschild Serial-Nr. Q [kg] H [mm] D [mm] Aktuelles Tragfähigkeitsschild SERIAL NO. Das Tragfähigkeitsschild (25) gibt die maximale Tragfähigkeit Q (in kg) bei einem bestimmten Lastschwerpunktabstand D (in mm) und entsprechender Hubhöhe H (in mm) des Flurförderzeugs bei Lastaufnahme an. Beispiel für die Ermittlung der maximalen Tragfähigkeit: Bei einem Lastschwerpunkt G innerhalb des Lastschwerpunktabstands D1 und einer Hubhöhe bis zur Hubhöhe HH1 beträgt die maximale Tragfähigkeit Q1.
Seite 37 Lastschwerpunktabstand Der Lastschwerpunktabstand D des Lastaufnahmemittels wird horizontal von der Rückenvorderkante und vertikal von der Oberkante des Lastaufnahmemittels angegeben. Das Tragfähigkeitsschild nennt für Lastaufnahmemittel in Standardausführung gültige Lastschwerpunktabstände von 500 mm, 600 mm und 700 mm. Beide in der Abbildung dargestellten Abstände d und d zwischen dem Lastaufnahmemittel und dem tatsächlichen Schwerpunkt G der Last müssen kleiner...
Seite 38 5.3.1 Anwendungsbeispiel zum Tragfähigkeitsschild (575 mm) 1150 mm SERIAL NO. 3600 3200 1050 1050 2900 1200 1200 Beispiellast (palettiert): – mehrere Kartons gleicher Größe und gleichen Gewichts – Höhe der Last: 800 mm – Länge der Last: 1150 mm – Abstände zwischen Lastschwerpunkt und Lastaufnahmemittel: 400 mm vertikal, 575 mm horizontal Bei Lasten mit gleichmäßiger Gewichtsverteilung liegt der Lastschwerpunkt im geometrischen Volumenmittelpunkt.
Seite 39 Windlasten Beim Heben, Senken und Transportieren von großflächigen Lasten beeinflussen Windkräfte die Standsicherheit des Flurförderzeugs. Werden leichte Ladungen Windkräften ausgesetzt, müssen die Ladungen besonders gesichert werden. Dadurch wird ein Verrutschen oder Herabfallen der Ladung vermieden. In beiden Fällen gegebenenfalls den Betrieb einstellen. Tragfähigkeitsschild Stapel- und Transportbetrieb Nur beim EJC 212z/214z/216z/220z Nicht bei Option Doppelstock...
Seite 40 Tragfähigkeitsschild Stapel-, Transport- und Doppelstockbetrieb Nur beim EJC 212z/214z/216z/220z Nur bei Option Doppelstock VORSICHT! Gefährdung der Standsicherheit Um die Standsicherheit nicht zu gefährden, muss beim Transport von zwei Paletten auf das Gewicht geachtet werden, damit das Flurförderzeug nicht kippt. Die schwerste Palette muss immer unten transportiert werden, um die Standsicherheit nicht zu gefährden.
Seite 41 Aktuelles Tragfähigkeitsschild Das Tragfähigkeitsschild Stapel-, Transport- und Doppelstockbetrieb (28) gibt die Tragfähigkeit Q (in kg) des Flurförderzeugs im Stapel-, Transport- und Doppelstockbetrieb an: Stapelbetrieb (Ein- und Auslagern von Lasten): Im Hochhub (Masthub) ist die Tragfähigkeit in Abhängigkeit von der Hubhöhe zu beachten, siehe "Tragfähigkeitsschild des Flurförderzeugs" auf Seite 35.
Seite 42 C Transport und Erstinbetriebnahme Kranverladung WARNUNG! Gefahr durch nicht unterwiesenes Personal bei der Kranverladung Unsachgemäße Kranverladung durch nicht geschultes Personal kann zum Absturz des Flurförderzeugs führen. Aus diesem Grund besteht Verletzungsgefahr für das Personal sowie die Gefahr von Materialbeschädigungen am Flurförderzeug. Das Verladen ist durch eigens dafür geschultes Fachpersonal durchzuführen.
Seite 43 Flurförderzeug mit Kran verladen Voraussetzungen – Flurförderzeug gesichert abstellen, siehe "Flurförderzeug gesichert abstellen" auf Seite 80. Benötigtes Werkzeug und Material – Hebezeug – Krangeschirr Vorgehensweise • Krangeschirr Anschlagpunkten (22) anschlagen. Das Flurförderzeug kann jetzt mit einem Kran verladen werden.
Seite 44 Transport WARNUNG! Unkontrollierte Bewegungen während des Transports Unsachgemäße Sicherung des Flurförderzeugs und des Hubgerüsts während des Transports kann zu schwerwiegenden Unfällen führen. Das Verladen ist nur durch eigens dafür geschultes Fachpersonal durchzuführen. Das Fachpersonal muss in der Ladungssicherung auf Straßenfahrzeugen und in der Handhabung mit Ladungssicherungshilfsmitteln unterwiesen sein.
Seite 45 Flurförderzeug für den Transport sichern Voraussetzungen – Flurförderzeug verladen. – Flurförderzeug gesichert abgestellt, siehe "Flurförderzeug gesichert abstellen" auf Seite 80. Benötigtes Werkzeug und Material – Zurrgurte Vorgehensweise • Zurrgurte (48) am Flurförderzeug und am Transportfahrzeug anschlagen und ausreichend spannen. Das Flurförderzeug kann jetzt transportiert werden.
Seite 46 Erstinbetriebnahme WARNUNG! Gefahr durch Verwendung ungeeigneter Energiequellen Gleichgerichteter Wechselstrom beschädigt Baugruppen (Steuerungen, Sensoren, Motoren, usw.) der elektronischen Anlage. Ungeeignete Kabelverbindungen (zu lang, zu kleiner Leitungsquerschnitt) zur Batterie (Schleppkabel) können sich erhitzen und dadurch das Flurförderzeug und die Batterie in Brand setzen. Flurförderzeug nur mit Batteriestrom betreiben.
Seite 48 D Batterie - Wartung, Aufladung, Wechsel Sicherheitsbestimmungen im Umgang mit Säurebatterien Wartungspersonal Das Aufladen, Warten und Wechseln von Batterien darf nur von hierfür ausgebildetem Personal durchgeführt werden. Diese Betriebsanleitung und die Vorschriften der Hersteller von Batterie und Batterieladestation sind bei der Durchführung zu beachten.
Seite 49 Flurförderzeugs führen, erhebliche Schäden an der elektrischen Steuerung verursachen und zu erheblichen Gefahren für die Sicherheit und Gesundheit von Personen führen! Es dürfen nur von Jungheinrich für das Flurförderzeug freigegebene Batterien verwendet werden. Ein Wechsel der Batterieausstattung ist nur mit Zustimmung von Jungheinrich zulässig.
Seite 50 Batterietypen Je nach Ausführung wird das Flurförderzeug mit unterschiedlichen Batterietypen bestückt. Die nachfolgende Tabelle zeigt unter Angabe der Kapazität, welche Kombination als Standard vorgesehen ist: EJC 214/216 Batterietyp Kapazität (Ah) min. Gewicht max. Abmessungen (kg) (mm) 24 V - Batterie 3 PzB 225 646X207X583 24 V - Batterie...
Seite 51 EJC 212z/214z/216z/220z Batterietyp Kapazität (Ah) min. Gewicht max. Abmessungen (kg) (mm) 24 V - Batterie 2 PzS 250 792X212X635 24 V - Batterie 3 PzV 300 - wf 792X212X635 24 V - Batterie 3 PzS 375 792X212X635 24 V - Batterie 3 PzV 330 792X212X635 24 V - Batterie...
Seite 52 Batterie freilegen WARNUNG! Unfallgefahr durch ungesichertes Flurförderzeug Das Abstellen des Flurförderzeugs an Steigungen oder mit angehobenem Lastaufnahmemittel ist gefährlich und grundsätzlich nicht erlaubt. Flurförderzeug auf ebenem Boden abstellen. In Sonderfällen das Flurförderzeug z. B. durch Keile sichern. Lastaufnahmemittel vollständig absenken. Abstellplatz wählen, dass...
Seite 53 Batterie laden WARNUNG! Explosionsgefahr durch entstehende Gase beim Laden Die Batterie gibt beim Laden ein Gemisch aus Sauerstoff und Wasserstoff (Knallgas) ab. Die Gasung ist ein chemischer Prozess. Dieses Gasgemisch ist hoch explosiv und darf nicht entzündet werden. Verbinden und Trennen von Ladekabel der Batterieladestation mit dem Batteriestecker darf nur bei ausgeschalteter Ladestation und Flurförderzeug erfolgen.
Seite 54 Batterie laden mit stationärem Ladegerät Batterie laden Voraussetzungen – Batterie freilegen, siehe "Batterie freilegen" auf Seite 51. Vorgehensweise • Batteriestecker (49) vom Fahrzeugstecker trennen. • Batteriestecker (49) mit dem Ladekabel (50) des stationären Ladegeräts verbinden. • Ladevorgang entsprechend der Betriebsanleitung des Ladegeräts starten. Batterie wird geladen.
Seite 55 Bei Störungen ist der Kundendienst des Herstellers zu verständigen. Das Ladegerät darf nur für die von Jungheinrich ausgelieferten Batterien oder nach dem Anpassen durch den Kundendienst des Herstellers für andere Batterien, die für das Flurförderzeug zugelassen sind, genutzt werden.
Seite 56 4.2.1 Einstellung der Ladekennlinie (ELG 2430) für Flurförderzeuge bis März / April 2014 Werkseitig wird bei Auslieferung des Flurförderzeugs ohne Batterie die Position 0 eingestellt. An den Stecker (52) kann ein Batterieentladeanzeiger, eine Lade-/ Entladeanzeige, ein CanDis oder eine bipolare LED angeschlossen werden. VORSICHT! Netzstecker vor Einstellung der entsprechenden Ladekurve ziehen! Ladekennlinie einstellen...
Seite 57 Wartungsfrei: PzV mit 200 - 330 Ah Nassbatterie: PzS mit Pulskennlinie 200 - 400 Ah Nassbatterie: PzM mit Pulskennlinie 180 - 400 Ah Jungheinrich 100 - 300 Ah HINWEIS Alle anderen Positionen des Schalters (51) sperren das Ladegerät bzw. die Batterie wird nicht geladen.
Seite 58 4.2.2 Einstellung der Ladekennlinie (ELH 2415 / 2425 / 2435) für Flurförderzeuge ab April / Mai 2014 Die Einstellung der Ladekennlinie (ELH 2415 / 2425 / 2435) erfolgt über Parameter 1388 aus der Fahrzeugsoftware, siehe "Ladekennlinie Ladegerät ELH 2415 / 2425 / 2435 mit CanCode einstellen"...
Seite 59 HINWEIS Bei ungegültiger Einstellung des Parameters 1388 sperrt das Ladegerät und die Batterie wird nicht geladen. Bei PzS 200-300Ah Nassbatterien kann sowohl Kennlinie 1 als auch Kennlinie 2 verwendet werden. Ist beim ELH 2415 / 2425 eine Kennlinie eingestellt, die vom Ladegerät nicht unterstützt wird, leuchtet die Ladeanzeige dauerhaft rot.
Seite 60 4.2.3 Laden der Batterie Starten des Ladevorgangs mit integriertem Ladegerät – Netzanschluss ELG Netzspannung: 230 V / 110 V (+10/-15%) Netzfrequenz: 50 Hz / 60 Hz – Netzanschluss ELH Netzspannung: 230 V / 115 V (+15/-10%) Netzfrequenz: 50 Hz / 60 Hz Netzkabel und Netzstecker (17) des Ladegeräts sind in der Fronthaube oder im Batterieraum (53) integriert.
Seite 61 Batterieladung beenden, Betriebsbereitschaft wieder herstellen HINWEIS Bei unterbrochenem Ladevorgang steht nicht die ganze Batteriekapazität zur Verfügung. Voraussetzungen – Batterie ist vollständig geladen. Vorgehensweise • Netzstecker (17) aus Netzsteckdose ziehen und mit Netzkabel vollständig im Ablagefach (53) verstauen. • Gegebenenfalls vorhandene Isoliermatte wieder über Batterie legen. •...
Seite 62 LED-Anzeige (54) Grüne LED (Ladezustand) leuchtet Ladung beendet; Batterie ist voll. (Ladepause, Erhaltungsladen oder Ausgleichsladung). blinkt langsam Ladevorgang. blinkt schnell Anzeige bei Beginn einer Ladung oder nach Einstellung einer neuen Kennlinie. Anzahl der Blinkimpulse entspricht der eingestellten Kennlinie. Rote LED (Störung) leuchtet Übertemperatur.
Seite 63 Batterie aus- und einbauen WARNUNG! Unfallgefahr beim Aus- und Einbau der Batterie Beim Aus- und Einbau der Batterie können aufgrund des Gewichtes und der Batteriesäure Quetschungen bzw. Verätzungen auftreten. Abschnitt „Sicherheitsbestimmungen im Umgang mit Säurebatterien“ in diesem Kapitel beachten. Beim Aus- und Einbau der Batterie Sicherheitsschuhe tragen. Nur Batterien mit isolierten Zellen und isolierten Polverbindern verwenden.
Seite 64 Batteriewechsel nach oben EJC 214/216/220 Batterie ausbauen Voraussetzungen – Flurförderzeug gesichert abstellen, siehe "Flurförderzeug gesichert abstellen" auf Seite 80. – Batterie freilegen, siehe "Batterie freilegen" auf Seite 51. Benötigtes Werkzeug und Material – Krangeschirr Vorgehensweise • Batteriestecker vom Fahrzeugstecker trennen. Das Batteriekabel so auf den Batterietrog ablegen, dass es beim Herausziehen der Batterie nicht abgeschert werden kann.
Seite 65 Batterieeinbau Voraussetzungen – Flurförderzeug gesichert abstellen, siehe "Flurförderzeug gesichert abstellen" auf Seite 80. Vorgehensweise Der Einbau erfolgt in umgekehrter Reihenfolge; dabei auf richtige Einbaulage und richtigen Anschluss der Batterie achten. Das Batteriekabel so auf den Batterietrog ablegen, dass es beim Einführen der Batterie nicht abgeschert werden kann.
Seite 66 Batterieentnahme zur Seite EJC 214/216/220 Die Batterieentnahme zur Seite ist nur optional möglich. VORSICHT! Quetschgefahr Beim seitlichen Aus- und Einbau der Batterie besteht Quetschgefahr. Beim Aus- und Einbau der Batterie nicht zwischen Batterie und Rahmen greifen.
Seite 67 Batterieausbau Voraussetzungen – Flurförderzeug gesichert abstellen, siehe "Flurförderzeug gesichert abstellen" auf Seite 80. – Batterie freilegen, siehe "Batterie freilegen" auf Seite 51. Benötigtes Werkzeug und Material – Batteriewechselstation / Batteriewagen Vorgehensweise • Batteriestecker vom Fahrzeugstecker trennen. Das Batteriekabel so auf den Batterietrog ablegen, dass es beim Herausziehen der Batterie nicht abgeschert werden kann.
Seite 68 EJC 212z/214z/216z/220z VORSICHT! Quetschgefahr Beim seitlichen Aus- und Einbau der Batterie besteht Quetschgefahr. Beim Aus- und Einbau der Batterie nicht zwischen Batterie und Rahmen greifen. Batterieausbau Voraussetzungen – Flurförderzeug gesichert abstellen, siehe "Flurförderzeug gesichert abstellen" auf Seite 80. – Batterie freilegen, siehe "Batterie freilegen" auf Seite 51. Benötigtes Werkzeug und Material –...
Seite 69 Batterieeinbau Voraussetzungen – Flurförderzeug gesichert abstellen, siehe "Flurförderzeug gesichert abstellen" auf Seite 80. Vorgehensweise Der Einbau erfolgt in umgekehrter Reihenfolge; dabei auf richtige Einbaulage und richtigen Anschluss der Batterie achten. Das Batteriekabel so auf den Batterietrog ablegen, dass es beim Einführen der Batterie nicht abgeschert werden kann.
Seite 70 E Bedienung Sicherheitsbestimmungen für den Betrieb des Flurförderzeugs Fahrerlaubnis Das Flurförderzeug darf nur von Personen benutzt werden, die in der Führung ausgebildet sind, dem Betreiber oder dessen Beauftragten ihre Fähigkeiten im Fahren und Handhaben von Lasten nachgewiesen haben und von ihm ausdrücklich mit der Führung beauftragt sind, gegebenenfalls sind nationale Vorschriften zu beachten.
Seite 71 Gefahrenbereich WARNUNG! Unfall- / Verletzungsgefahr im Gefahrenbereich des Flurförderzeugs Der Gefahrenbereich ist der Bereich, in dem Personen durch Fahr- oder Hubbewegungen des Flurförderzeugs, seiner Lastaufnahmemittel oder der Last gefährdet sind. Hierzu gehört auch der Bereich, der durch herabfallende Last oder eine absinkende / herabfallende Arbeitseinrichtung erreicht werden kann.
Seite 72 Beschreibung der Anzeige und Bedienelemente EJC 212z / 214z / 216z / 220z...
Seite 73 EJC 214 / 216 / 220...
Seite 74 Pos Bedien-/ Funktion Anzeigeelement Fahrschalter – Fahrrichtung und Geschwindigkeit Auffahrsicherheitstaste Sicherheitsfunktion, nur bei Fahrt in Antriebsrichtung – Bei Betätigung fährt das Flurförderzeug für ca. 3s in Lastrichtung. Danach fällt die Parkbremse ein. Das Flurförderzeug bleibt so lange abgeschaltet, bis der Fahrschalter in die neutrale Position gebracht wird.
Seite 75 Pos Bedien-/ Funktion Anzeigeelement 15 Schaltschloss – Freigabe des Flurförderzeuges durch Einschalten der Steuerspannung – Durch Abziehen des Schlüssels ist das Flurförderzeug gegen Einschalten durch Unbefugte gesichert. CanCode Ersetzt das Schaltschloss – Freigabe des Flurförderzeuges durch Karte / Transponder – Wahl des Fahrprogrammes –...
Seite 76 Batterieentladewächter Die serienmäßige Einstellung des Batterieentladeanzeigers / Entladewächters erfolgt auf Standardbatterien. Bei Verwendung von wartungsfreien oder Sonderbatterien müssen Anzeige- Abschaltpunkte Batterieentladewächters durch den Kundendienst des Herstellers eingestellt werden. Wird diese Einstellung nicht vorgenommen, kann die Batterie durch Tiefentladung beschädigt werden. HINWEIS Beschädigung der Batterie durch Tiefentladung Durch Selbstentladung der Batterie kann es zur Tiefentladung kommen.
Seite 77 Batterieentladeanzeiger Nachdem Flurförderzeug durch Schaltschloss, CanCode oder ISM freigeschaltet worden ist, wird der Ladezustand der Batterie angezeigt. Die Leuchtfarben der LED (67) stellen folgende Zustände dar: Farbe der LED Ladezustand grün 40 - 100 % orange 30 - 40 % grün/orange 20 - 30 % blinkt 1 Hz...
Seite 78 Flurförderzeug für den Betrieb vorbereiten Prüfungen und Tätigkeiten vor der täglichen Inbetriebnahme WARNUNG! Beschädigungen oder sonstige Mängel am Flurförderzeug oder Anbaugerät (Zusatzausstattungen) können zu Unfällen führen. Wenn bei den nachfolgenden Prüfungen Beschädigungen oder sonstige Mängel am Flurförderzeug oder Anbaugerät (Zusatzausstattungen) festgestellt werden, darf das Flurförderzeug bis zur ordnungsgemäßen Instandsetzung nicht mehr eingesetzt werden.
Seite 79 Betriebsbereitschaft herstellen Flurförderzeug einschalten Voraussetzungen – Prüfungen und Tätigkeiten vor der täglichen Inbetriebnahme durchgeführt, siehe "Prüfungen und Tätigkeiten vor der täglichen Inbetriebnahme" auf Seite 77. Vorgehensweise • Schalter NOTAUS (9) durch Ziehen entriegeln. • Flurförderzeug einschalten, dazu • Schlüssel in Schaltschloss (15) stecken und bis zum Anschlag nach rechts drehen.
Seite 80 Prüfungen und Tätigkeiten nach Herstellung der Betriebsbereitschaft WARNUNG! Unfallgefahr durch Beschädigungen oder sonstige Mängel am Flurförderzeug und der Zusatzausstattung Wenn bei den nachfolgenden Prüfungen Beschädigungen oder sonstige Mängel am Flurförderzeug oder den Zusatzausstattungen festgestellt werden, darf das Flurförderzeug bis zur ordnungsgemäßen Instandsetzung nicht mehr eingesetzt werden.
Seite 81 Flurförderzeug gesichert abstellen WARNUNG! Unfallgefahr durch ungesichertes Flurförderzeug Das Verlassen des ungesicherten Flurförderzeugs ist verboten. Flurförderzeug beim Verlassen gesichert abstellen. Ausnahme: Wenn sich der Bediener in unmittelbarer Nähe aufhält und das Flurförderzeug nur kurzzeitig verlässt, genügt zum Sichern die eingefallene Parkbremse, siehe Seite 91.
Seite 82 Arbeiten mit dem Flurförderzeug Sicherheitsregeln für den Fahrbetrieb Fahrwege und Arbeitsbereiche Es dürfen nur die für den Verkehr freigegebenen Wege befahren werden. Unbefugte Dritte müssen dem Arbeitsbereich fernbleiben. Die Last darf nur an den dafür vorgesehenen Stellen gelagert werden. Das Flurförderzeug darf ausschließlich in Arbeitsbereichen bewegt werden, in denen ausreichend Beleuchtung vorhanden ist, um eine Gefährdung von Personen und Material zu verhindern.
Seite 83 Befahren von Steigungen und Gefällen Das Befahren von Steigungen oder Gefällen bis zu 16 % ist nur gestattet, wenn diese als Verkehrswege ausgewiesen sind. Die Steigungen oder Gefälle müssen sauber und griffig sein und gemäß den technischen Fahrzeugspezifikationen sicher befahren werden können.
Seite 84 NOTAUS VORSICHT! Unfallgefahr durch maximale Abbremsung Bei Betätigung des Schalters NOTAUS während der Fahrt wird das Flurförderzeug mit maximaler Bremsleistung bis zum Stillstand abgebremst. Dabei kann die aufgenommene Last von dem Lastaufnahmemittel rutschen. Es besteht erhöhtes Unfall- und Verletzungsrisiko. Den Schalter NOTAUS nicht als Betriebsbremse verwenden. Den Schalter NOTAUS während der Fahrt nur im Gefahrenfall verwenden.
Seite 85 Schalter NOTAUS drücken Vorgehensweise • Schalter NOTAUS (9) drücken. Alle elektrischen Funktionen sind abgeschaltet. Das Flurförderzeug wird bis zum Stillstand abgebremst. Schalter NOTAUS nur im Gefahrenfall drücken. Schalter NOTAUS lösen Vorgehensweise • Schalter NOTAUS (9) durch Ziehen wieder entriegeln. Alle elektrischen Funktionen sind eingeschaltet, das Flurförderzeug ist wieder betriebsbereit (vorausgesetzt das Flurförderzeug war vor dem Betätigen des Schalters NOTAUS betriebsbereit).
Seite 86 Zwangsbremsung Beim Loslassen der Deichsel bewegt sich diese selbsttätig in den oberen Bremsbereich (B) und es erfolgt eine Zwangsbremsung. WARNUNG! Kollisionsgefahr durch defekte Deichsel Der Betrieb des Flurförderzeugs mit defekter Deichsel kann zu Kollisionen mit Personen und Gegenständen führen. Bewegt sich die Deichsel zu langsam oder gar nicht in die Bremsstellung, muss das Flurförderzeug bis zur Feststellung und Beseitigung der Ursache stillgelegt werden.
Seite 87 Fahren WARNUNG! Kollisionsgefahr beim Betrieb des Flurförderzeugs Der Betrieb des Flurförderzeugs mit geöffneten Hauben kann zu Kollisionen mit Personen und Gegenständen führen. Flurförderzeug nur mit geschlossenen und ordnungsgemäß verriegelten Hauben betreiben. Beim Fahren durch Pendeltore o.ä. darauf achten, dass die Torflügel nicht den Auffahrsicherheitstaster betätigen.
Seite 88 Reduzierte Geschwindigkeit vollständig abgesenktem Lastaufnahmemittel (nur beim EJC 212z/214z/216z/220z) Bei vollständig abgesenktem Lastaufnahmemittel ist ein Fahren nur mit reduzierter Geschwindigkeit möglich. Um die max. mögliche Geschwindigkeit zu nutzen, ist das Lastaufnahmemittel anzuheben.
Seite 89 4.4.1 Fahrtrichtungswechsel während der Fahrt VORSICHT! Gefahr beim Fahrtrichtungswechsel während der Fahrt Ein Fahrtrichtungswechsel führt zu einer starken Bremsverzögerung des Flurförderzeugs. Bei einem Fahrtrichtungswechsel kann es zu einer hohen Geschwindigkeit in die entgegengesetzte Fahrtrichtung kommen, wenn der Fahrschalter nicht rechtzeitig losgelassen wird. Fahrschalter nach dem Einsetzen der Fahrt in die entgegengesetzte Fahrtrichtung nur leicht oder nicht mehr betätigen.
Seite 90 Langsamfahrt VORSICHT! Unfallgefahr durch deaktivierte Betriebsbremse Während der Langsamfahrt ist vom Bediener besondere Aufmerksamkeit erforderlich. Die Betriebsbremse ist während der Langsamfahrt deaktiviert und wird erst nach Loslassen des Tasters „Langsamfahrt” wieder aktiviert. Im Gefahrenfall das Flurförderzeug durch sofortiges Loslassen des Tasters „Langsamfahrt”...
Seite 91 Lenken Vorgehensweise • Deichsel (13) nach links oder rechts schwenken. Das Flurförderzeug wird in die gewünschte Richtung gelenkt. Bei elektrischer Lenkung (o) leichtgängigere Bedienung durch geringere Betätigungskräfte. Bremsen WARNUNG! Unfallgefahr beim Bremsen Das Bremsverhalten des Flurförderzeugs hängt wesentlich vom Zustand des Bodens und der Bodenbeschaffenheit ab.
Seite 92 4.7.2 Bremsen mit der Ausrollbremse Vorgehensweise • Wenn sich der Fahrschalter (5) in Nulllage (0) befindet, wird das Flurförderzeug generatorisch abgebremst. Das Flurförderzeug wird mittels Ausrollbremse generatorisch bis zum Stillstand abgebremst. Beim generatorischen Bremsen erfolgt eine Rückspeisung von Energie zur Batterie, wodurch eine längere Betriebszeit erreicht wird.
Seite 93 Heben oder Senken des Lastaufnahmemittels WARNUNG! Unfallgefahr während des Hebens und Senkens Im Gefahrenbereich des Flurförderzeugs können Personen zu Schaden kommen. Der Gefahrenbereich ist der Bereich, in dem Personen durch Bewegungen des Flurförderzeugs inklusive der Lastaufnahmemittel, usw. gefährdet sind. Hierzu gehört auch der Bereich, der durch herabfallende Last, Arbeitseinrichtungen, usw.
Seite 94 4.8.1 Lastaufnahmemittel heben Voraussetzungen – Betriebsbereitschaft des Flurförderzeugs herstellen, siehe "Betriebsbereitschaft herstellen" auf Seite 78. Vorgehensweise • Taste „Lastaufnahmemittel Heben” (62) betätigen, bis gewünschte Hubhöhe erreicht ist. HINWEIS Gefahr von Materialschäden am Hydraulikaggregat Nach Erreichen des mechanischen Endanschlages des Lastaufnahmemittels die Taste „Lastaufnahmemittel Heben”...
Seite 95 Verwendung als Hubarbeitstisch Das angehobene Lastaufnahmemittel kann bei ausgeschaltetem Flurförderzeug als Hubarbeitstisch verwendet werden, siehe Seite 103. 4.8.2 Lastaufnahmemittel senken Voraussetzungen – Betriebsbereitschaft des Flurförderzeugs herstellen, siehe "Betriebsbereitschaft herstellen" auf Seite 78. Vorgehensweise • Taste „Lastaufnahmemittel Senken” (61) betätigen, bis gewünschte Hubhöhe erreicht ist.
Seite 96 Aufnehmen, Transportieren und Absetzen von Lasten WARNUNG! Unfallgefahr durch Lastschwerpunkt außerhalb des Lastschwerpunktabstands Liegt der Lastschwerpunkt G einer aufgenommenen Last horizontal oder vertikal außerhalb des zum Lastaufnahmemittel angegebenen Lastschwerpunktabstands D, können unter ungünstigen Umständen die aufgenommene Last und auch das Flurförderzeug beim Arbeiten ins Kippen kommen.
Seite 97 WARNUNG! Unfallgefahr durch nicht vorschriftsgemäß gesicherte und aufgesetzte Lasten Bevor eine Last aufgenommen wird, hat sich der Bediener davon zu überzeugen, dass sie ordnungsgemäß palettiert und die zugelassene Tragfähigkeit des Flurförderzeugs nicht überschritten ist. Personen aus dem Gefahrenbereich des Flurförderzeugs weisen. Die Arbeit mit dem Flurförderzeug sofort einstellen, wenn die Personen den Gefahrenbereich nicht verlassen.
Seite 98 4.9.1 Last aufnehmen Voraussetzungen – Last ordnungsgemäß palettiert. – Gewicht Last entspricht Tragfähigkeit des Flurförderzeugs. – Lastaufnahmemittel bei schweren Lasten gleichmäßig belastet. Vorgehensweise • Flurförderzeug langsam an die Palette heranfahren. • Lastaufnahmemittel langsam in die Palette einführen, bis die Palette hinten am Lastaufnahmemittel anliegt (siehe rechte Grafik).
Seite 99 4.9.2 Last transportieren Voraussetzungen – Last ordnungsgemäß aufgenommen. – Hubgerüst für ordnungsgemäßen Transport abgesenkt (ca. 150 - 500 mm über dem Boden). Fahren mit angehobener Last (>500 mm) ist verboten. Im Doppelstockbetrieb (o): Lastaufnahmemittel soweit wie möglich abgesenkt, jedoch ohne die untere Last zu berühren, siehe Seite 101. –...
Seite 100 4.9.3 Last absetzen VORSICHT! Lasten dürfen nicht Verkehrs- Fluchtwegen, nicht Sicherheitseinrichtungen und nicht vor Betriebseinrichtungen, die jederzeit zugänglich sein müssen, abgestellt werden. Voraussetzungen – Lagerstelle für Lagerung der Last geeignet. Vorgehensweise • Flurförderzeug vorsichtig an die Lagerstelle heranfahren. • Lastaufnahmemittel senken. Um Last und Lastaufnahmemittel nicht zu beschädigen, hartes Absenken der Last vermeiden.
Seite 101 4.9.4 Zwei palettierte Lasten aufnehmen Nur beim EJC 212z/214z/216z/220z Nur bei Option Doppelstock VORSICHT! Gefährdung der Standsicherheit Um die Standsicherheit nicht zu gefährden, muss beim Transport von zwei Paletten auf das Gewicht geachtet werden, damit das Flurförderzeug nicht kippt. Die schwerste Palette muss immer unten transportiert werden, um die Standsicherheit nicht zu gefährden.
Seite 102 4.9.5 Zwei palettierte Lasten übereinander transportieren Nur beim EJC 212z/214z/216z/220z Nur bei Option Doppelstock VORSICHT! Gefährdung der Standsicherheit Um die Standsicherheit nicht zu gefährden, muss beim Transport von zwei Paletten auf das Gewicht geachtet werden, damit das Flurförderzeug nicht kippt. Die schwerste Palette muss immer unten transportiert werden, um die Standsicherheit nicht zu gefährden.
Seite 103 4.9.6 Zwei palettierte Lasten nacheinander absetzen Nur beim EJC 212z/214z/216z/220z Nur bei Option Doppelstock VORSICHT! Lasten dürfen nicht Verkehrs- Fluchtwegen, nicht Sicherheitseinrichtungen und nicht vor Betriebseinrichtungen, die jederzeit zugänglich sein müssen, abgestellt werden. Voraussetzungen – Lagerstelle für Lagerung der Last geeignet. Vorgehensweise •...
Seite 104 4.10 Verwendung als Hubarbeitstisch Lastaufnahmemittel kann Verwendung Hubarbeitstisch ausgeschaltetem Flurförderzeug in angehobener Position bleiben, solange sich der Bediener in unmittelbarer Nähe des Flurförderzeugs aufhält. Der Bediener hält sich nur dann in unmittelbarer Nähe des Flurförderzeugs auf, wenn er bei Störungen oder dem Versuch einer unbefugten Benutzung unverzüglich eingreifen kann.
Seite 105 Verwendung als Hubarbeitstisch Voraussetzungen – Lagerstelle für manuelles Be- oder Entladen von Lasten geeignet. Vorgehensweise • Flurförderzeug vorsichtig an die Lagerstelle heranfahren. • Taste „Lastaufnahmemittel Heben” (62) betätigen, bis gewünschte Hubhöhe erreicht ist. • Flurförderzeug ausschalten. Lasten können bei angehobenem Lastaufnahmemittel manuell be- oder entladen werden.
Seite 106 Störungshilfe Dieses Kapitel ermöglicht dem Bediener, einfache Störungen oder die Folgen von Fehlbedienungen selbst zu lokalisieren und zu beheben. Bei der Fehlereingrenzung ist in der Reihenfolge der in der Tabelle vorgegebenen Abhilfemaßnahmen vorzugehen. Konnte das Flurförderzeug nach Durchführung der folgenden „Abhilfemaßnahmen“ nicht in den betriebsfähigen Zustand versetzt werden, oder wird eine Störung bzw.
Seite 107 Flurförderzeug fährt nicht Mögliche Ursache Abhilfemaßnahmen Batteriestecker nicht eingesteckt Batteriestecker prüfen, gegebenenfalls einstecken Schalter NOTAUS gedrückt Schalter NOTAUS lösen, siehe Seite 83 Schaltschloss in Stellung O Schaltschloss in Stellung I schalten Batterieladung zu gering Batterieladung prüfen, gegebenenfalls Batterie laden Sicherung defekt Sicherungen prüfen, siehe Seite 164 Falscher Transponder ISM- Richtigen Transponder verwenden...
Seite 108 Last lässt sich nicht heben Mögliche Ursache Abhilfemaßnahmen Flurförderzeug nicht betriebsbereit Sämtliche unter der Störung „Flurförderzeug fährt nicht“ angeführten Abhilfemaßnahmen durchführen Hydraulikölstand zu niedrig Hydraulikölstand prüfen, siehe Seite 160 Batterieentladewächter hat Batterie laden, siehe Seite 52 abgeschaltet Sicherung defekt Sicherungen prüfen, siehe Seite 164 Zu hohe Last Maximale Tragfähigkeit beachten, siehe Typenschild...
Seite 109 Flurförderzeug ohne Eigenantrieb bewegen Bei entsprechender Zusatzausstattung (o) ist es möglich, das Flurförderzeug über den Serviceschlüssel GF60 in den Notbetrieb zu schalten: Die Bremse wird elektrisch gelöst und das Flurförderzeug kann ohne Eigenantrieb bewegt werden, siehe "Notbetrieb mit Serviceschlüssel GF60" auf Seite 112. Antriebsradbremse lösen und aktivieren WARNUNG! Unkontrollierte Bewegung des Flurförderzeugs...
Seite 110 Bremse aktivieren Vorgehensweise • Flurförderzeug z.B. durch Unterlegen von Keilen gegen ungewollte Bewegungen sichern. • Zwei M5x35 Schrauben (72) aus der Bremse (73) herausdrehen. VORSICHT! Verletzungs- und Unfallgefahr durch nicht geschlossene Abdeckungen Die Abdeckungen (Batteriehaube, Seitenverkleidungen, Antriebsraumabdeckung, usw.) müssen während des Betriebes geschlossen sein. •...
Seite 111 Notabsenkung Lastaufnahmemittel WARNUNG! Notabsenken des Lastaufnahmemittels Personen während Notabsenkung Gefahrenbereich Flurförderzeugs weisen. Niemals unter angehobene Lastaufnahmemittel treten oder sich darunter aufhalten. Das Notabsenkventil nur neben dem Flurförderzeug stehend betätigen. Wenn sich das Lastaufnahmemittel im Regal befindet, ist das Notabsenken nicht zulässig.
Seite 112 EJC 212z/214z/216z/220z Notabsenkung des Lastaufnahmemittels Voraussetzungen – Lastaufnahmemittel befindet sich nicht im Regal. Benötigtes Werkzeug und Material – Schlüssel (SW8) – Drehmomentschlüssel Einstellbereich 1-4 Nm Vorgehensweise • Flurförderzeug gesichert abstellen, siehe "Flurförderzeug gesichert abstellen" auf Seite 80. • Fronthaube öffnen, siehe "Fronthaube demontieren" auf Seite 155. •...
Seite 113 Zusatzausstattung Notbetrieb mit Serviceschlüssel GF60 WARNUNG! Unkontrollierte Bewegung des Flurförderzeugs Beim Lösen der Bremse muss das Flurförderzeug auf ebenem Boden abgestellt sein, da keine Bremswirkung mehr vorhanden ist. Bremse nicht an Steigungen und Gefällen lösen. Flurförderzeug nicht mit gelöster Bremse abstellen. Bremse am Zielort wieder aktivieren.
Seite 114 Flurförderzeug abstellen Vorgehensweise • Serviceschlüssel in Stellung 0 drehen und abziehen. Nach Zurückschalten von Stellung 2 in Stellung 1 kehrt der Sperrriegel in seinen Ausgangszustand zurück. Bremse ist wieder aktiviert. WARNUNG! Flurförderzeug erst nach Lokalisierung und Behebung der Störung wieder in Betrieb nehmen.
Seite 115 Bedientastatur CanCode (o) 8.2.1 Codeschloss Das Codeschloss bietet die Möglichkeit einem Bediener oder auch einer Bedienergruppe einen individuellen Bedienercode zuzuweisen. Des Weiteren können den einzelnen Bedienercodes Fahrprogramme zugewiesen werden. Die Konfiguration der Bedienercodes erfolgt mit Hilfe eines Mastercodes und wird in den nächsten Abschnitten in diesem Kapitel beschrieben.
Seite 116 WARNUNG! Unfallgefahr durch fehlende Nutzungsbeschränkung Werden einheitliche Codes für sich in der Bedienung unterscheidende Flurförderzeuge verwendet, ist eine Nutzungsbeschränkung nur auf die jeweils eingewiesenen Bediener oder Bedienergruppen nicht sichergestellt. Bei der Vergabe der Codes ist darauf zu achten, dass Mitfahr-Flurförderzeugen ein anderer Code zugewiesen wird als Mitgänger-Flurförderzeugen.
Seite 117 8.2.2 Betriebsbereitschaft mit der Bedientastatur (CanCode) herstellen Betriebsbereitschaft durch Eingabe eines gültigen Bedienercodes herstellen Vorgehensweise • Schalter NOTAUS durch Ziehen entriegeln, siehe "NOTAUS" auf Seite 83. LED (80) leuchtet rot. • Bedienercode mit den Ziffertasten eingeben. Nach Eingabe des gültigen Bedienercodes leuchtet die LED (80) grün, das eingestellte Fahrprogramm wird durch Aufleuchten der entsprechenden LEDs (76,77,78) angezeigt und das Flurförderzeug ist eingeschaltet.
Seite 118 8.2.4 Mastercode ändern Zum Ändern der Länge des Mastercodes muss die Vorgehensweise im Abschnitt „Länge des neuen Mastercodes (4-6-stellig) festlegen und Bedienercodes hinzufügen“ eingehalten werden, siehe "Länge des neuen Mastercodes (4-6- stellig) festlegen und Bedienercodes hinzufügen" auf Seite 126. Sind noch Bedienercodes im Codeschloss gespeichert, muss die Länge des zu ändernden Mastercodes der Länge der gespeicherten Bedienercodes entsprechen.
Seite 119 Fehleranzeigen beim Ändern des Mastercodes Bei folgenden Ereignissen blinkt die LED (80) rot: Ursache Abhilfemaßnahme – Neuer Mastercode ist schon – Flurförderzeug ausschalten, siehe durch einen Bedienercode "Flurförderzeug mit der Bedientastatur belegt (CanCode) ausschalten" auf Seite 116. – Anderen Mastercode festlegen, siehe "Mastercode ändern"...
Seite 120 8.2.5 Bedienercode hinzufügen Voraussetzungen – Betriebsbereitschaft herstellen, siehe "Betriebsbereitschaft Bedientastatur (CanCode) herstellen" auf Seite 116. Vorgehensweise • O-Taste (81) betätigen. • Gültigen Mastercode Ziffertasten eingeben. Nach Eingabe des gültigen Mastercodes blinkt die LED (80) grün. • Parameter 0-0-1 mit den Ziffertasten eingeben. •...
Seite 121 Fehleranzeigen beim Hinzufügen eines Bedienercodes Bei folgenden Ereignissen blinkt die LED (80) rot: Ursache Abhilfemaßnahme – Länge des eingegebenen – Flurförderzeug ausschalten, siehe Bedienercodes stimmt nicht "Flurförderzeug mit der Bedientastatur mit der Länge des (CanCode) ausschalten" auf Seite 116. Mastercodes überein –...
Seite 122 8.2.6 Bedienercode ändern Voraussetzungen – Betriebsbereitschaft herstellen, siehe "Betriebsbereitschaft Bedientastatur (CanCode) herstellen" auf Seite 116. Vorgehensweise • O-Taste (81) betätigen. • Gültigen Mastercode Ziffertasten eingeben. Nach Eingabe des gültigen Mastercodes blinkt die LED (80) grün. • Parameter 0-0-2 mit den Ziffertasten eingeben. •...
Seite 123 Fehleranzeigen beim Ändern eines Bedienercodes Bei folgenden Ereignissen blinkt die LED (80) rot: Ursache Abhilfemaßnahme – Länge des eingegebenen – Flurförderzeug ausschalten, siehe Bedienercodes stimmt nicht "Flurförderzeug mit der Bedientastatur mit der Länge des (CanCode) ausschalten" auf Seite 116. Mastercodes überein –...
Seite 124 8.2.7 Einzelne Bedienercodes löschen Voraussetzungen – Betriebsbereitschaft herstellen, siehe "Betriebsbereitschaft Bedientastatur (CanCode) herstellen" auf Seite 116. Vorgehensweise • O-Taste (81) betätigen. • Gültigen Mastercode Ziffertasten eingeben. Nach Eingabe des gültigen Mastercodes blinkt die LED (80) grün. • Parameter 0-0-3 mit den Ziffertasten eingeben. •...
Seite 125 Fehleranzeigen beim Löschen einzelner Bedienercodes Bei folgenden Ereignissen blinkt die LED (80) rot: Ursache Abhilfemaßnahme – Länge des eingegebenen – Flurförderzeug ausschalten, siehe Bedienercodes stimmt nicht "Flurförderzeug mit der Bedientastatur mit der Länge des (CanCode) ausschalten" auf Seite 116. Mastercodes überein –...
Seite 126 8.2.8 Sämtliche Bedienercodes löschen Voraussetzungen – Betriebsbereitschaft herstellen, siehe "Betriebsbereitschaft Bedientastatur (CanCode) herstellen" auf Seite 116. Vorgehensweise • O-Taste (81) betätigen. • Gültigen Mastercode Ziffertasten eingeben. Nach Eingabe des gültigen Mastercodes blinkt die LED (80) grün. • Parameter 0-0-4 mit den Ziffertasten eingeben. •...
Seite 127 8.2.9 Länge des neuen Mastercodes (4-6-stellig) festlegen und Bedienercodes hinzufügen Der Mastercode ist werkseitig auf vierstellige Eingabe eingestellt. Bei Bedarf kann der vierstellige Mastercode auf fünfstellige oder sechsstellige Eingabe umgestellt werden. Bevor die Länge des Mastercodes geändert werden kann, müssen sämtliche Bedienercodes gelöscht werden.
Seite 128 8.2.10 Automatisches Abschalten des Flurförderzeugs (Zeitspanne) einstellen Voraussetzungen – Betriebsbereitschaft herstellen, siehe "Betriebsbereitschaft Bedientastatur (CanCode) herstellen" auf Seite 116. Vorgehensweise • O-Taste (81) betätigen. • Gültigen Mastercode mit den Ziffertasten eingeben. Nach Eingabe des gültigen Mastercodes blinkt die LED (80) grün. •...
Seite 129 Fehleranzeigen bei der Einstellung des automatischen Abschaltens des Flurförderzeugs Bei folgenden Ereignissen blinkt die LED (80) rot: Ursache Abhilfemaßnahme – Eingegebene Abschaltzeit – Flurförderzeug ausschalten, siehe liegt außerhalb des "Flurförderzeug mit der Bedientastatur Wertebereichs (CanCode) ausschalten" auf Seite 116. – Eingabe wiederholen, dabei darauf achten, dass die Eingabe innerhalb des Wertebereichs liegt.
Seite 130 8.2.11 Fahrprogramm zuordnen Die Fahrprogramme sind an den Bedienercode gebunden und können mit einem Konfigurationscode freigegeben oder gesperrt werden. Des Weiteren kann mit dem Konfigurationscode jedem Bedienercode ein Start-Fahrprogramm zugeordnet werden. Das Start-Fahrprogramm ist das Fahrprogramm, welches nach dem Einschalten vom Flurförderzeug aktiviert und mit den LEDs (76,77,78) angezeigt wird.
Seite 131 Konfigurationscode festlegen: Einstellwert Beschreibung – Fahrprogramm 1 ist für den ausgewählten Bedienercode gesperrt 1. Stelle – Fahrprogramm 1 ist für den ausgewählten Bedienercode freigegeben – Fahrprogramm 2 ist für den ausgewählten Bedienercode gesperrt 2. Stelle – Fahrprogramm 2 ist für den ausgewählten Bedienercode freigegeben –...
Seite 132 Konfiguration Fahrprogramme Bedienercode einstellen Vorgehensweise • O-Taste (81) betätigen. • Gültigen Mastercode Ziffertasten eingeben. Nach Eingabe des gültigen Mastercodes blinkt die grüne LED (80). • Parameter 0-2-4 mit den Ziffertasten eingeben. • Eingabe mit SET-Taste (79) bestätigen. Die LEDs (76,80) blinken grün. •...
Seite 133 Fehleranzeigen bei der Konfiguration der Fahrprogramme Bei folgenden Ereignissen blinkt die LED (80) rot: Ursache Abhilfemaßnahme – gesperrtes Fahrprogramm – Flurförderzeug ausschalten, siehe als Start-Fahrprogramm "Flurförderzeug mit der Bedientastatur definiert (CanCode) ausschalten" auf Seite 116. – Eingabe wiederholen, dabei auf die korrekte Eingabe des Konfigurationscodes achten.
Seite 134 Parameter Diese Parameter sind durch den Kundendienst des Herstellers einstellbar. Fahrprogramm 1 Funktion Bereich Standard Einstellwert Einstellwert 20 - 200 Beschleunigung (0.2 - 2.0 m/s (0.4 m/s 20 - 330 Ausrollbremse (0.2 - 3.3 m/s (0.8 m/s 20 - 160 Umkehrbremse (0.2 -1.6 m/s (1.0 m/s...
Seite 135 Fahrprogramm 3 Funktion Bereich Standard Einstellwert Einstellwert 20 - 200 Beschleunigung (0.2 - 2.0 m/s (1.3 m/s 20 - 330 Ausrollbremse (0.2 - 3.3 m/s (1.0 m/s Maximalgeschwindigkeit in 0 - 60 Antriebsrichtung über Fahrschalter (0 - 6.0 km/h) (6.0 km/h) Maximalgeschwindigkeit in 0 - 60 Lastrichtung über Fahrregler...
Seite 136 Batterieparameter Funktion Bereich Standard Bemerkungen Einstellwert 1377 Batterietyp 0 - 5 0 = Normal (nass) (Normal / Gesteigert / Trocken) Leistungsgesteigert (nass) 2 = Trocken (wartungsfrei) 3 = US-Typ „Flat Plate” 4 = US-Typ „Pallet Pro” 5 = US-Typ „Tubular Plate”...
Seite 137 Funktion Bereich Standard Bemerkungen Einstellwert 1388 Ladekennlinie 0 - 6 Ladegerät ELH keine Ladefunktion 1 = PzS- Nassbatterien 100 - 300 Ah und PzM- Batterien von 0 - 179 2 = PzS- Nassbatterien mit Pulskennlinie 200 - 400 Ah und PzM- Batterien von 180 - 400 Ah 3 = PzV-Batterien...
Seite 138 Parameter Verriegelung von Hydraulikfunktionen Funktion Bereich Standard Bemerkungen Einstellwert 2338 Heben, 0 - 15 0 = Heben und Senken immer Senken freigegeben 1 = Heben nur mit Freigabe 2 = Heben nur im Stand 3 = Heben nur mit Freigabe und nur im Stand 4 = Senken nur mit Freigabe 5 = Heben und Senken nur mit...
Seite 139 Funktion Bereich Standard Bemerkungen Einstellwert 2338 Heben, 0 - 15 13 = Heben und Senken nur mit Senken Freigabe, Senken nur im Stand 14 = Heben und Senken nur im Stand, Senken nur mit Freigabe 15 = Heben und Senken nur mit Freigabe und nur im Stand 1.
Seite 140 Batterie-Parameter mit CanCode einstellen WARNUNG! Unfallgefahr durch veränderte Parameter Das Verändern der Einstellungen kann zu Unfällen führen. Erhöhte Aufmerksamkeit während der Bedienung des Flurförderzeugs Im folgenden Beispiel wird die Parametereinstellung des Batterietyps (Parameter 1377) auf „Trocken - wartungsfrei” beschrieben. Voraussetzungen –...
Seite 141 Überprüfen des geänderten Parameters Voraussetzungen – Parameter ist gespeichert. Vorgehensweise • O-Taste (81) betätigen. • Mastercode eingeben. • Vierstellige Parameternummer „1377” eingeben und mit der Set-Taste betätigen. • Subindex „2” eingeben und mit der Set-Taste bestätigen. In der Anzeige wird der Parameter mit Subindex im Wechsel mit dem aktuellen Wert angezeigt.
Seite 142 Ladekennlinie Ladegerät ELH 2415 / 2425 / 2435 mit CanCode einstellen Beispiel Parametereinstellung Im folgenden Beispiel wird die Parametereinstellung der Ladekennlinie auf eine wartungsfreie Batterie mit 201 - 300 Ah beschrieben. Voraussetzungen – CanCode und CanDis sind vorhanden. Vorgehensweise • O-Taste (81) betätigten. •...
Seite 143 In der Anzeige wird der Parameter mit Subindex im Wechsel mit dem aktuellen Wert angezeigt. Z. B. (1388-2<->0000-5--entspricht Ladekennlinie wartungsfreie Batterie mit 201 - 300 Ah. • O-Taste betätigen. Parameter ist überprüft.
Seite 144 Anzeigeinstrument CanDis (o) Das Instrument zeigt an: Anzeige Batterieladung (nur bei Einbaulader) LED-Balken für Ladezustand der Batterie Symbol „Achtung” (gelb), Batterieaufladung empfohlen Symbol „Stopp” (rot); Hubabschaltung, Batterieaufladung zwingend erforderlich kein Symbol bei Einstellung des Batterietyps auf normale oder leistungsgesteigerte Nassbatterie Symbol „T“...
Seite 145 8.6.1 Entladewächter-Funktion Wenn das Symbol „Stopp“ (85) leuchtet, ist die Entladegrenze erreicht. aktivierter Entladewächter-Funktion werden Hubbewegungen abgeschaltet. Das Fahren und Senken ist weiterhin möglich. Hubbewegungen werden erst wieder freigegeben, wenn die Batterie zu 70% geladen ist. 8.6.2 Betriebsstunden-Anzeige Der Anzeigebereich der Betriebsstunden liegt zwischen 99.999,0 Stunden.
Seite 146 F Instandhaltung des Flurförderzeuges Betriebssicherheit und Umweltschutz Die in diesem Kapitel aufgeführten Prüfungen und Wartungstätigkeiten müssen nach den Wartungsintervallen der Wartungschecklisten durchgeführt werden. WARNUNG! Unfallgefahr und Gefahr von Bauteilbeschädigungen Jegliche Veränderung Flurförderzeug insbesondere Sicherheitseinrichtungen - ist verboten. Ausnahme: Betreiber dürfen nur dann Veränderungen an motorkraftbetriebenen Flurförderzeugen vornehmen oder vornehmen lassen, wenn der Hersteller sich aus dem Geschäft zurückgezogen hat und es keinen Geschäftsnachfolger gibt;...
Seite 147 Sicherheitsvorschriften für die Instandhaltung Personal für die Wartung und Instandhaltung Der Hersteller verfügt über einen speziell für diese Aufgaben geschulten Kundendienst. Der Abschluss eines Wartungsvertrages mit dem Hersteller unterstützt einen störungsfreien Betrieb. Die Wartung und Instandhaltung der Flurförderzeuge darf nur durch Fachpersonal durchgeführt werden.
Seite 148 Arbeiten an der elektrischen Anlage WARNUNG! Unfallgefahr durch elektrischen Strom An der elektrischen Anlage darf nur im spannungsfreien Zustand gearbeitet werden. Die in der Steuerung verbauten Kondensatoren müssen vollständig entladen sein. Die Kondensatoren sind nach ca. 10 min. vollständig entladen. Vor Beginn der Wartungsarbeiten an der elektrischen Anlage: Arbeiten an der elektrischen Anlage dürfen nur von elektrotechnisch geschulten Fachkräften durchgeführt werden.
Seite 149 Hydraulikanlage WARNUNG! Unfallgefahr durch undichte Hydraulikanlagen Aus einer undichten und defekten Hydraulikanlage kann Hydrauliköl austreten. Festgestellte Mängel unverzüglich dem Vorgesetzten mitteilen. Defektes Flurförderzeug kennzeichnen und stilllegen. Flurförderzeug erst nach Lokalisierung und Behebung des Defekts wieder in Betrieb nehmen. Ausgelaufenes Hydrauliköl sofort mit einem geeigneten Bindemittel entfernen. Das aus Bindemittel und Betriebsmitteln bestehende Gemisch unter Einhaltung geltender Vorschriften entsorgen.
Seite 150 Hubketten WARNUNG! Unfallgefahr durch nicht geschmierte und falsch gereinigte Hubketten Hubketten sind Sicherheitselemente. Hubketten dürfen keine erheblichen Verschmutzungen aufweisen. Hubketten und Drehzapfen müssen immer sauber und gut geschmiert sein. Reinigung der Hubketten darf nur mit Paraffinderivaten erfolgen, wie z. B. Petroleum oder Dieselkraftstoffe.
Seite 151 Betriebsmittel und Schmierplan Sicherer Umgang mit Betriebsmitteln Umgang mit Betriebsmitteln Betriebsmittel müssen immer sachgemäß und entsprechend den Anweisungen des Herstellers verwendet werden. WARNUNG! Unsachgemäßer Umgang gefährdet Gesundheit, Leben und Umwelt Betriebsmittel können brennbar sein. Betriebsmittel nicht mit heißen Bauteilen oder offener Flamme in Verbindung bringen.
Seite 152 WARNUNG! Gefahr im unsachgemäßen Umgang mit Ölen Öle (Kettenspray / Hydrauliköl) sind brennbar und giftig. Altöle vorschriftsgemäß entsorgen. Altöl bis zur vorschriftsmäßigen Entsorgung sicher aufbewahren Öle nicht verschütten. Verschüttete oder ausgelaufene Öle sofort mit einem geeigneten Bindemittel entfernen. Das aus Bindemittel und Öl bestehende Gemisch unter Einhaltung geltender Vorschriften entsorgen.
Seite 153 Schmierplan A + C g Gleitflächen a Ablassschraube Getriebeöl s Schmiernippel Kühlhauseinsatz b Einfüllstutzen Getriebeöl Einfüllstutzen Hydrauliköl Hubkinematik Initialhub (nur beim EJC 212z/214z/216z/220z) 1 Mischungsverhältnis Kühlhauseinsatz 1:1 2 Getriebeöl ist ein Richtwert. Stirnrad muss ca. 2 mm ins Öl eintauchen.
Seite 154 Verwendung eines genannten alternativen Hydrauliköls ist gestattet, kann aber zu verschlechterter Funktionalität führen. Ein Mischbetrieb des Jungheinrich Hydrauliköls mit einem der genannten alternativen Hydrauliköle ist gestattet. Für den Einsatz im Kühlhaus müssen das Jungheinrich Hydrauliköl und das Kühlhaushydrauliköl im Verhältnis 1:1 gemischt werden.
Seite 155 Beschreibung der Wartungs- und Instandhaltungsarbeiten Flurförderzeug für Wartungs- und Instandhaltungsarbeiten vorbereiten Zur Vermeidung von Unfällen bei Wartungs- und Instandhaltungsarbeiten sind alle notwendigen Sicherheitsmaßnahmen zu treffen. Folgende Voraussetzungen sind herzustellen: Vorgehensweise • Flurförderzeug gesichert abstellen, siehe "Flurförderzeug gesichert abstellen" auf Seite 80. •...
Seite 156 Fronthaube demontieren Fronthaube demontieren Voraussetzungen – Flurförderzeug für Wartungs- und Instandhaltungsarbeiten vorbereiten, siehe "Flurförderzeug für Wartungs- und Instandhaltungsarbeiten vorbereiten" auf Seite 154. Benötigtes Werkzeug und Material – Innensechskantschlüssel Schlüsselweite 5 Vorgehensweise • Deichsel zur Außenkante des Flurförderzeugs drehen oder etwas neigen. •...
Seite 157 Sicheres Anheben und Aufbocken des Flurförderzeugs WARNUNG! Sicheres Anheben und Aufbocken des Flurförderzeugs Zum Anheben des Flurförderzeugs dürfen Anschlagmittel nur an den dafür vorgesehenen Stellen angeschlagen werden. Arbeiten unter angehobenem Lastaufnahmemittel dürfen nur durchgeführt werden, wenn diese mit einer ausreichend starken Kette oder durch den Sicherungsbolzen gesichert sind.
Seite 158 Reinigungsarbeiten 4.4.1 Reinigen des Flurförderzeugs VORSICHT! Brandgefahr Das Flurförderzeug darf nicht mit brennbaren Flüssigkeiten gereinigt werden. Vor Beginn der Reinigungsarbeiten Batteriestecker ziehen. Vor Beginn der Reinigungsarbeiten sämtliche Sicherheitsmaßnahmen treffen, die Funkenbildung (z. B. durch Kurzschluss) ausschließen. VORSICHT! Gefahr von Bauteilbeschädigungen beim Reinigen des Flurförderzeugs Die Reinigung mit Hochdruckreiniger kann Fehlfunktionen durch Feuchtigkeit hervorrufen.
Seite 159 Reinigen des Flurförderzeugs Voraussetzungen – Flurförderzeug für Wartungs- und Instandhaltungsarbeiten vorbereiten (siehe "Flurförderzeug für Wartungs- und Instandhaltungsarbeiten vorbereiten" auf Seite 154). Benötigtes Werkzeug und Material – Wasserlösliche Reinigungsmittel – Schwamm oder Lappen Vorgehensweise • Flurförderzeug mit wasserlöslichen Reinigungsmitteln und Wasser oberflächlich reinigen.
Seite 160 4.4.2 Reinigen der Baugruppen der elektrischen Anlage VORSICHT! Gefahr von Beschädigungen an der elektrischen Anlage Das Reinigen der Baugruppen (Steuerungen, Sensoren, Motoren, usw.) der elektronischen Anlage mit Wasser kann zu Schäden an der elektrischen Anlage führen. Elektrische Anlage nicht mit Wasser reinigen. Elektrische Anlage mit schwacher Saug- oder Druckluft (Kompressor mit Wasserabscheider verwenden) und nicht leitendem, antistatischem Pinsel reinigen.
Seite 161 Flurförderzeug stillgelegt und durch sachkundiges Personal instandgesetzt werden. Markierung Liter Hubhöhen (h ca. 8,3 ca. 7,5 EJC 214-220 ca. 6,5 EJC 214-220 EJC 214-220 Markierung Liter Hubhöhen (h ca. 8,3 ca. 7,5 EJC 214z-220z ca. 6,5 EJC 212z-220z EJC 212z-220z EJC 212z...
Seite 162 Nach dem Nachfüllen des Hydrauliköls, Verschluss mit 10 Nm festziehen. M=10Nm...
Seite 163 Befestigung und Verschleiß der Räder prüfen Bei Erreichen der Verschleißgrenze (89) sind die Räder zu tauschen. Die Radmuttern am Antriebsrad sind entsprechend den Wartungsintervallen in der Wartungscheckliste nachzuziehen, siehe "Wartung und Inspektion" auf Seite 169. Radmuttern anziehen Voraussetzungen – Flurförderzeug für Wartungs- und Instandsetzungsarbeiten vorbereiten, siehe "Flurförderzeug für Wartungs- und Instandhaltungsarbeiten vorbereiten"...
Seite 164 A - A 5 : 1...
Seite 165 Elektrische Sicherungen prüfen Sicherungen prüfen Voraussetzungen – Flurförderzeug für Wartungs- und Instandhaltungsarbeiten vorbereitet, siehe "Flurförderzeug für Wartungs- und Instandhaltungsarbeiten vorbereiten" auf Seite 154. – Fronthaube abgenommen,siehe "Fronthaube demontieren" auf Seite 155 . Vorgehensweise • Sicherungen gemäß Tabelle auf korrekten Wert prüfen und gegebenenfalls wechseln.
Seite 166 Wiederinbetriebnahme des Flurförderzeugs nach Wartungs- und Instandhaltungsarbeiten Vorgehensweise • Flurförderzeug gründlich reinigen, siehe "Reinigungsarbeiten" auf Seite 157. • Flurförderzeug nach Schmierplan abschmieren, siehe "Schmierplan" auf Seite 152. • Batterie reinigen, die Polschrauben mit Polfett einfetten und die Batterie anklemmen. • Batterie laden, siehe "Batterie laden" auf Seite 52. •...
Seite 167 Stilllegung des Flurförderzeugs Wird das Flurförderzeug länger als einen Monat stillgelegt, darf es nur in einem frostfreien und trockenen Raum gelagert werden. Die Maßnahmen vor, während und nach der Stilllegung wie nachfolgend beschrieben durchführen. Das Flurförderzeug muss während der Stilllegung so aufgebockt werden, dass die Räder keinen Kontakt zum Boden haben.
Seite 168 Wiederinbetriebnahme des Flurförderzeugs nach Stilllegung Vorgehensweise • Flurförderzeug gründlich reinigen, siehe "Reinigungsarbeiten" auf Seite 157. • Flurförderzeug nach Schmierplan abschmieren, siehe "Schmierplan" auf Seite 152. • Batterie reinigen, die Polschrauben mit Polfett einfetten und die Batterie anklemmen. • Batterie laden, siehe "Batterie laden" auf Seite 52. •...
Seite 169 Sicherheitsprüfung nach Zeit und außergewöhnlichen Vorkommnissen Das Flurförderzeug muss mindestens einmal jährlich (nationale Vorschriften beachten) oder nach besonderen Vorkommnissen durch eine hierfür besonders qualifizierte Person geprüft werden. Der Hersteller bietet für die Sicherheitsprüfung einen Service an, der von speziell für diese Tätigkeit ausgebildetem Personal durchgeführt wird.
Seite 170 Wartung und Inspektion WARNUNG! Unfallgefahr durch vernachlässigte Wartung Eine Vernachlässigung der regelmäßigen Wartung kann zum Ausfall des Flurförderzeugs führen und bildet zudem ein Gefahrenpotential für Personen und Betrieb. Ein gründlicher und fachgerechter Wartungsdienst ist eine der wichtigsten Voraussetzungen für einen sicheren Einsatz des Flurförderzeugs. Die Einsatzrahmenbedingungen eines Flurförderzeugs haben erheblichen Einfluss Verschleiß...
Seite 171 Wartungscheckliste EJC 214 / 216 / 220 10.1 Betreiber 10.1.1 Serienausstattung Bremsen W A B C Funktion der Bremsen prüfen. Elektrik W A B C Warn- und Sicherheitseinrichtungen gemäß der Betriebsanleitung prüfen. Funktion der Anzeigen und Bedienelemente prüfen. Funktion des Schalters NOTAUS prüfen. Energieversorgung W A B C Anschlüsse des Batteriekabels auf festen Sitz und Verschmutzungen...
Seite 172 10.2 Kundendienst 10.2.1 Serienausstattung Bremsen W A B C Funktion der Bremsen prüfen. Lüftspalt der Magnetbremse prüfen. Elektrik W A B C Kabel- und Motorbefestigung prüfen. Warn- und Sicherheitseinrichtungen gemäß der Betriebsanleitung prüfen. Funktion der Anzeigen und Bedienelemente prüfen. Funktion des Schalters NOTAUS prüfen. Sicherungen auf richtigen Wert prüfen.
Seite 173 Rahmen und Aufbau W A B C Türen und/oder Abdeckungen prüfen. Lesbarkeit, Vollständigkeit und Plausibilität der Beschilderung prüfen. Hubgerüstbefestigung / Lagerung prüfen. Schutzscheibe / Schutzgitter auf Beschädigungen prüfen. Schutzscheibe / Schutzgitter auf Vorhandensein, Befestigung und Beschädigungen prüfen. Hyd. Bewegungen W A B C Bedienelemente "Hydraulik"...
Seite 174 10.2.2 Zusatzausstattung Aquamatik Energieversorgung W A B C Aquamatikstopfen, Schlauchanschlüsse und Schwimmer auf Funktion und Dichtigkeit prüfen. Strömungsanzeiger auf Funktion und Dichtigkeit prüfen. Batterienachfüllsystem Energieversorgung W A B C Funktion und Dichtigkeit des Nachfüllsystems prüfen. Einbauladegerät Serie Ladegerät W A B C Netzstecker und Netzkabel prüfen.
Seite 175 Lastenschutzgitter Hyd. Bewegungen W A B C Befestigung des Anbaugerätes am Flurförderzeug und tragende Elemente prüfen. Schocksensor/Datarekorder Elektrik W A B C Schocksensor / Datarekorder auf Befestigung und Beschädigungen prüfen. Zugangsmodul Elektrik W A B C Zugangsmodul auf Funktion, Befestigung und Beschädigungen prüfen.
Seite 176 Wartungscheckliste EJC 212z / 214z / 216z / 220z 11.1 Betreiber 11.1.1 Serienausstattung Bremsen W A B C Funktion der Bremsen prüfen. Elektrik W A B C Warn- und Sicherheitseinrichtungen gemäß der Betriebsanleitung prüfen. Funktion der Anzeigen und Bedienelemente prüfen. Funktion des Schalters NOTAUS prüfen.
Seite 177 11.2 Kundendienst 11.2.1 Serienausstattung Bremsen W A B C Funktion der Bremsen prüfen. Lüftspalt der Magnetbremse prüfen. Elektrik W A B C Kabel- und Motorbefestigung prüfen. Warn- und Sicherheitseinrichtungen gemäß der Betriebsanleitung prüfen. Funktion der Anzeigen und Bedienelemente prüfen. Funktion des Schalters NOTAUS prüfen. Schaltschütze und/oder Relais prüfen.
Seite 178 Hyd. Bewegungen W A B C Bedienelemente "Hydraulik" und deren Beschilderung auf Funktion, Lesbarkeit, Vollständigkeit und Plausibilität prüfen. Hubsensorik im Mast- und Initialhub auf Funktion und Beschädigung prüfen. Zylinder und Kolbenstangen auf Beschädigung, Leckagen und Befestigung prüfen. Einstellung und Verschleiß der Gleitstücke und Anschläge prüfen, gegebenenfalls Gleitstücke einstellen.
Seite 179 11.2.2 Zusatzausstattung Aquamatik Energieversorgung W A B C Aquamatikstopfen, Schlauchanschlüsse und Schwimmer auf Funktion und Dichtigkeit prüfen. Strömungsanzeiger auf Funktion und Dichtigkeit prüfen. Batterienachfüllsystem Energieversorgung W A B C Funktion und Dichtigkeit des Nachfüllsystems prüfen. Einbauladegerät Serie Ladegerät W A B C Netzstecker und Netzkabel prüfen.
Seite 180 Schocksensor/Datarekorder Elektrik W A B C Schocksensor / Datarekorder auf Befestigung und Beschädigungen prüfen. Seitliche Batterieentnahme Energieversorgung W A B C Funktion der Batterieverriegelung / Batteriebefestigung prüfen. Zugangsmodul Elektrik W A B C Zugangsmodul auf Funktion, Befestigung und Beschädigungen prüfen. Erstellt am: 10.07.2015 10:37:51...
Seite 182 Vorwort Hinweise zur Betriebsanleitung Zum sicheren Betreiben der Traktionsbatterie sind Kenntnisse notwendig, die durch die vorliegende ORIGINAL BETRIEBSANLEITUNG vermittelt werden. Die Informationen sind in kurzer, übersichtlicher Form dargestellt. Die Kapitel sind nach Buchstaben geordnet und die Seiten sind durchgehend nummeriert. In dieser Betriebsanleitung werden verschiedene Batterievarianten und deren Zusatzausstattungen dokumentiert.
Seite 183 Urheberrecht Das Urheberrecht an dieser Betriebsanleitung verbleibt bei der JUNGHEINRICH AG. Jungheinrich Aktiengesellschaft Am Stadtrand 35 22047 Hamburg - Deutschland Telefon: +49 (0) 40/6948-0 www.jungheinrich.com...
Seite 184 Inhaltsverzeichnis Traktionsbatterie ..............Bestimmungsgemäße Verwendung ............Typenschild ..................... Sicherheitshinweise, Warnhinweise und sonstige Hinweise ....Bleibatterien mit Panzerplattenzellen und flüssigem Elektrolyt ....Beschreibung................... Betrieb ..................... Wartung Bleibatterien mit Panzerplattenzellen........Bleibatterien mit verschlossenen Panzerplattenzellen PzV und PzV-BS Beschreibung................... Betrieb ..................... Wartung Bleibatterien mit verschlossenen Panzerplattenzellen PzV und PzV-BS ....................
Seite 186 A Traktionsbatterie Bestimmungsgemäße Verwendung Bei Nichtbeachtung der Betriebsanleitung, bei Reparatur mit nicht originalen Ersatzteilen, eigenmächtigen Eingriffen, Anwendung von Zusätzen zum Elektrolyten erlischt der Gewährleistungsanspruch. Hinweise für die Aufrechterhaltung der Schutzart während des Betriebes für Batterien gemäß Ex I und Ex II beachten (siehe zugehörige Bescheinigung). Typenschild Typ (Batteriebezeichnung) Produktionswoche / Produktionsjahr...
Seite 187 Sicherheitshinweise, Warnhinweise und sonstige Hinweise Gebrauchte Batterien sind besonders überwachungsbedürftige Abfälle zur Verwertung. Diese, mit dem Recycling-Zeichen und der durchgestrichenen Mülltonne gekennzeichneten Batterie, dürfen nicht im Hausmüll zugegeben werden. Die Art der Rücknahme und der Verwertung ist gemäß §8 Batt G mit dem Hersteller zu vereinbaren.
Seite 188 Bleibatterien mit Panzerplattenzellen und flüssigem Elektrolyt Beschreibung Jungheinrich Traktions-Batterien sind Bleibatterien mit Panzerplattenzellen und flüssigem Elektrolyt. Die Bezeichnungen für die Traktions-Batterien lauten PzS, PzB, PzS Lib und PzM. Bezeichnung Erklärung – Bleibatterie mit Panzerplattenzellen „Standard“ und flüssigem Elektrolyt – Breite einer Batteriezelle: 198 mm –...
Seite 189 4.1.1 Nenndaten der Batterie Produkt Traktions-Batterie Nennspannung (nominal) 2,0 V x Anzahl Zellen Nennkapazität C5 siehe Typenschild Entladestrom C5/5h Nenndichte des Elektrolyts 1,29 kg/l Nenntemperatur 30 °C Nennelektrolytstand System bis Elektrolytstand Markierung „Max“ Grenztemperatur 55 °C 1. Wird innerhalb der ersten 10 Zyklen erreicht. 2.
Seite 190 Betrieb 4.2.1 Inbetriebnahme ungefüllter Batterien Die erforderlichen Tätigkeiten sind durch den Kundendienst des Herstellers oder einen vom Hersteller autorisierten Kundendienst durchzuführen. 4.2.2 Inbetriebnahme gefüllter und geladener Batterien Querschnitt einer Batteriezelle Draufsicht auf eine Batteriezelle Prüfungen und Tätigkeiten vor der täglichen Inbetriebnahme Vorgehensweise •...
Seite 191 4.2.3 Entladen der Batterie Zum Erreichen einer optimalen Lebensdauer betriebsmäßige Entladungen von mehr als 80% der Nennkapazität vermeiden (Tiefentladungen). Das entspricht einer minimalen Elektrolytdichte von 1,13 kg/l am Ende der Entladung. Entladene oder teilentladene Batterien sofort laden und nicht stehen lassen. 4.2.4 Laden der Batterie WARNUNG! Explosionsgefahr durch entstehende Gase beim Laden...
Seite 192 Beim Laden steigt die Elektrolyttemperatur um ca. 10 °C an. Deshalb soll die Ladung erst begonnen werden, wenn die Elektrolyttemperatur unter 45 °C liegt. Die Elektrolyttemperatur von Batterien soll vor der Ladung mindestens +10 °C betragen, da sonst keine ordnungsgemäße Ladung erreicht wird. Unterhalb von +10 °C findet eine Mangelladung der Batterie bei Standardladetechnik statt.
Seite 193 Wartung Bleibatterien mit Panzerplattenzellen 4.3.1 Wasserqualität zum Auffüllen von Elektrolyten Die Wasserqualität zum Auffüllen von Elektrolyten muss gereinigtem oder destilliertem Wasser entsprechen. Gereinigtes Wasser kann aus Leitungswasser durch Destillation oder durch Ionenaustauscher hergestellt werden und ist dann für die Herstellung von Elektrolyten geeignet. 4.3.2 Täglich Querschnitt einer Batteriezelle Draufsicht auf eine Batteriezelle...
Seite 194 4.3.3 Wöchentlich – Sichtkontrolle nach Wiederaufladung auf Verschmutzung oder mechanische Schäden. – Bei regelmäßigem Laden nach IU-Kennlinie eine Ausgleichsladung vornehmen. 4.3.4 Monatlich – Gegen Ende des Ladevorgangs sind die Spannungen aller Zellen bei eingeschaltetem Ladegerät zu messen und aufzuzeichnen. – Nach Ende der Ladung ist die Elektrolytdichte und die Elektrolyttemperatur aller Zellen zu messen und aufzuzeichnen.
Seite 195 Bleibatterien mit verschlossenen Panzerplattenzellen PzV und PzV-BS Beschreibung PzV-Batterien sind verschlossene Batterien mit festgelegtem Elektrolyten, bei denen über die gesamte Brauchbarkeitsdauer kein Nachfüllen von Wasser zulässig ist. Als Verschlussstopfen werden Überdruckventile verwendet, die bei Öffnen zerstört werden. Während des Einsatzes werden an die verschlossenen Batterien die gleichen Sicherheitsanforderungen wie für Batterien mit flüssigem Elektrolyt gestellt, um einen elektrischen Schlag, eine Explosion der elektrolytischen Ladegase sowie im Falle einer Zerstörung der Zellengefäße die Gefahr durch den ätzenden...
Seite 196 Betrieb 5.2.1 Inbetriebnahme Prüfungen und Tätigkeiten vor der täglichen Inbetriebnahme Vorgehensweise • Mechanisch einwandfreien Zustand der Batterie prüfen. • Polrichtige (Plus an Plus und Minus an Minus) und kontaktsichere Verbindung der Batterieendableitung prüfen. • M10-Polschrauben der Endableiter und Verbinder auf festen Sitz prüfen, ggf. mit einem Drehmoment von 23 ±1 Nm nachziehen.
Seite 197 5.2.3 Laden der Batterie WARNUNG! Explosionsgefahr durch entstehende Gase beim Laden Die Batterie gibt beim Laden ein Gemisch aus Sauerstoff und Wasserstoff (Knallgas) ab. Die Gasung ist ein chemischer Prozess. Dieses Gasgemisch ist hoch explosiv und darf nicht entzündet werden. Ladegerät und Batterie nur bei ausgeschaltetem Ladegerät und Flurförderzeug verbinden oder trennen.
Seite 198 Batterie laden Voraussetzungen – Elektrolyttemperatur zwischen +15 °C und +35 °C Vorgehensweise • Trogdeckel bzw. Abdeckungen von Batterieeinbauräumen öffnen oder abnehmen. • Die Batterie polrichtig (Plus an Plus und Minus an Minus) an das ausgeschaltete Ladegerät anschließen. • Ladegerät einschalten. Beim Laden steigt die Elektrolyttemperatur um ca.
Seite 199 Wartung Bleibatterien mit verschlossenen Panzerplattenzellen PzV und PzV-BS Kein Wasser nachfüllen! 5.3.1 Täglich – Batterie nach jeder Entladung laden. 5.3.2 Wöchentlich – Sichtkontrolle auf Verschmutzung und mechanische Schäden. 5.3.3 Vierteljährlich – Gesamtspannung messen und aufzeichnen. – Einzelspannungen messen und aufzeichnen. –...
Seite 200 Wassernachfüllsystem Aquamatik Aufbau Wassernachfüllsystem > 3 m Wasserbehälter Zapfstelle mit Kugelhahn Strömungsanzeiger Absperrhahn Verschlusskupplung Verschlussstecker auf Batterie...
Seite 201 Funktionsbeschreibung Das Wassernachfüllsystem Aquamatik wird zum automatischen Einstellen des Nennelektrolytstandes bei Antriebsbatterien für Flurförderzeuge eingesetzt. Die Batteriezellen sind über Schläuche miteinander verbunden und werden mittels Steckanschluss an den Wasserspender (z. B. Wasserbehälter) angeschlossen. Nach Öffnen des Absperrhahnes werden alle Zellen mit Wasser befüllt. Der Aquamatik- Stopfen regelt die erforderliche Wassermenge und sorgt bei entsprechendem Wasserdruck an dem Ventil für das Absperren des Wasserzulaufs und für das sichere Schließen des Ventils.
Seite 202 Befülldauer Befülldauer einer Batterie abhängig Elektrolytniveau, Umgebungstemperatur und dem Befülldruck. Der Befüllvorgang wird automatisch beendet. Die Wasserzuleitung ist nach Ende der Befüllung von der Batterie zu trennen. Wasserqualität Die Wasserqualität zum Auffüllen von Elektrolyten muss gereinigtem bzw. destiliertem Wasser entsprechen. Gereinigtes Wasser kann aus Leitungswasser durch Destillation oder durch Ionenaustauscher hergestellt werden und ist dann für die Herstellung von Elektrolyten geeignet.
Seite 203 Elektrolytumwälzung (EUW) Funktionsbeschreibung Die Elektrolytumwälzung sorgt durch Luftzufuhr während des Ladevorgangs für eine Vermischung des Elektrolyts und verhindert so eine Säureschichtung, verkürzt die Ladezeit (Ladefaktor ca. 1,07) und reduziert die Gasbildung während des Ladevorgangs. Das Ladegerät muss für die Batterie und EUW zugelassen sein. Eine im Ladegerät eingebaute Pumpe erzeugt die erforderliche Druckluft, die über ein Schlauchsystem den Batteriezellen zugeführt wird.
Seite 204 HINWEIS Wird ein EUW-System nicht oder nicht regelmäßig benutzt oder unterliegt die Batterie größeren Temperaturschwankungen, kann es zu einem Rückfluss des Elektrolyts in das Schlauchsystem kommen. Luftzufuhrleitung mit einem separaten Kupplungssystem versehen, z. B: Verschlusskupplung Batterieseite Durchgangskupplung Luftversorgungsseite. Schematische Darstellung EUW-Installation auf der Batterie sowie die Luftversorgung über das Ladegerät.
Seite 205 Reinigung von Batterien Das Reinigen von Batterien und Trögen ist notwendig, um – Isolation der Zellen gegeneinander, gegen Erde oder fremde leitfähige Teile aufrecht zu erhalten. – Schäden durch Korrosion und durch Kriechströme zu vermeiden. – Erhöhte und unterschiedliche Selbstentladung der einzelnen Zellen bzw. Blockbatterien durch Kriechströme zu vermeiden.
Seite 206 Batterie mit Hochdruckreiniger reinigen Voraussetzungen – Zellenverbinder fest angezogen bzw. fest eingesteckt – Zellenstopfen geschlossen Vorgehensweise • Gebrauchsanweisung des Hochdruckreinigers beachten. • Keine Reinigungszusätze verwenden. • Zulässige Temperatureinstellung für das Reinigungsgerät 140 °C einhalten. Damit wird sichergestellt, dass im Abstand von 30 cm hinter der Austrittsdüse eine Temperatur von 60 °C nicht überschritten wird.
Seite 207 Lagerung der Batterie HINWEIS Die Batterie darf nicht länger als 3 Monate ohne Ladung gelagert werden, da sie sonst nicht mehr dauerhaft funktionsfähig ist. Werden Batterien für längere Zeit außer Betrieb genommen, so sind diese vollgeladen einem trockenen, frostfreien Raum lagern.
