Toro Multi Pro 5800 Installationsanweisungen Seite 6

1. Kabelbinden
2. 197 cm, Motorraumzweig
3. Unterteil der mittleren
Konsole
4. Kabelbaum für die
Maschine
5. Kabelschuh (Kabelbaum
für das Finishingkit)
6. 5-Buchsenstecker
(Kabelbaum für das
Finishingkit)
4. Befestigen Sie den Kabelbaum für das Finishingkit mit
zwei Kabelbinden am Kabelbaum für die Maschine,
wie in Bild 11 abgebildet.
Verlegen des Armaturenbrettzweigs
des Kabelbaums
1. Verlegen Sie den Armaturenbrettzweig (240 cm)
des Kabelbaums entlang des Kabelbaums und
der Lenkschläuche der Maschine (unter dem
Kühler), durch die R-Klemme unten an der
Kühlerstütze und durch die R-Klemme an der
Fahrgeschwindigkeitsregulierungsspule
Bild 13).

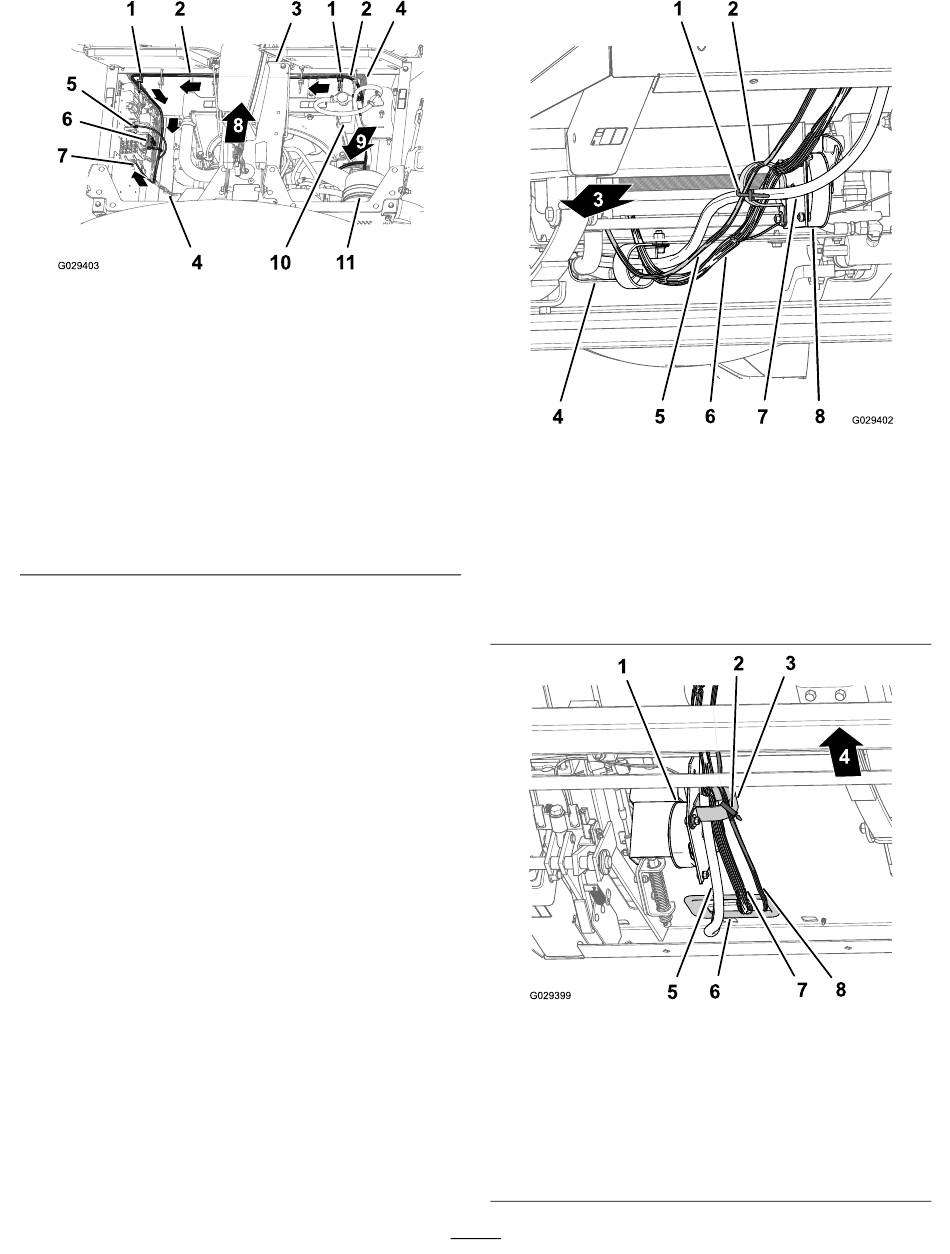

Bild 11
7. Flachstecker (Kabelbaum
für das Finishingkit)
8. Vorderseite der Maschine
9. 240 cm,
Armaturenbrettzweig
(nach unten verlegt)
10. Kühler
11. Luftfilter
(Bild 12
1. Kabelbinde
2. R-Klemme
3. Rückseite der Maschine
4. Motorwärmeschutzblech
5. 240 cm, Armaturenbrettzweig
6. Kabelbaum für die Maschine
7. Lenkschlauch
8. Fahrgeschwindigkeitsregulierungsspule
und
1. Fahrgeschwindigkeitsregulierungsspule
2. Kabelbinde
3. R-Klemme
4. Lenkschlauch
5. Scheibe (vorderer Schott)
6. Kabelbaum für die Maschine
7. 240 cm, Armaturenbrettzweig
6
Bild 12
Bild 13
