GB
Do this for both left and right side. In
order to avoid moving and rotating of
the wheel pant during flight, an extra
screw needs to be installed through the
landing gear an wheel pant as depicted
(Fig. 4C+D).

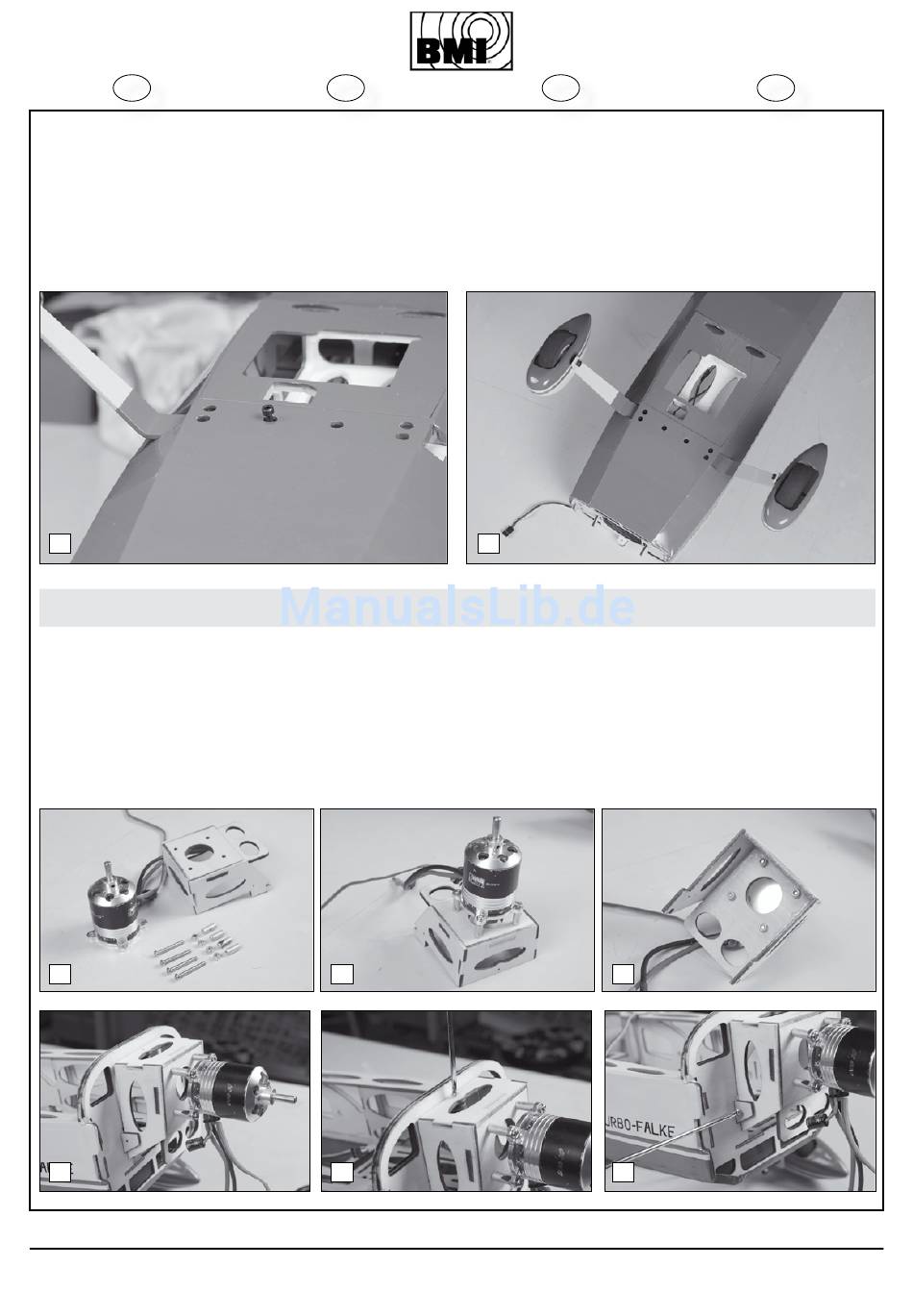

Insert the assembled main landing gear
through the slot on each side of the fuse-
lage. Use three screws to mount the main
landing gear in place (Fig. 4E+F).
4E
5. Install the motor and cowling
Install the motor on its motor mount and
install the motor mount to the firewall
with four screws also secured with thread
locker. We recommend using the Spitz
Duo 30 brushless motor (# 85730) devel-
opping 480 Watt with 3s ~ 4s/2200mAh
LiPo batteries. Other brushless motors
can be used but, it may be necessary to
adjust the position of the motor in order
that the propeller keep clear from the
motor cowling. Check the length of the
5A
5D
8
copyright © 2010 BMI
F
Fixez l'ensemble à la jambe en veillant que
la roue tourne librement. Insérez chaque
jambe dans leur logement, de chaque côté
du fuselage, et fixez chaque jambe à l'aide
de trois vis (Fig. 4E+F).
5. Montage du moteur et capot
moteur
Montez le moteur sur son bâti moteur et
fixez les à l'aide de 4 vis et frein filet. Fixez
ensuite le bâti moteur sur le couple arrière
à l'aide de deux vis latérales et une vis
supérieure. Nous vous conseillons l'emploi
du puissant moteur Spitz Duo (#85730)
développant 480 Watt alimenté par
3s~4s/2200mAh batteries LiPo.
Si vous utiliser un autre moteur ayant
une longueur différente il peut s'avérer
nécessaire d'ajouter quelques épaisseurs
5B
5E
D
Fixieren Sie das Rad mit den Stellringen
und achten Sie darauf, dass sich das
Rad frei drehen kann. Gehen Sie auf die
gleiche Weise vor, für sowohl das linke
als auch das rechte Fahrwerkbein. Durch
die Radschuhe müssen noch eine extra
Schraube gedreht werden damit diese
während des Flugs horizontal bleiben
(Fig. 4C+D). Schieben Sie die Beine des
Fahrwerks durch die Öffnungen seitlich am
Rumpf und fixieren Sie diese mit je drei
Schrauben (Fig. 4E+F).
4F
5. Montieren von Motor und Motor-
haube
Montieren Sie den Motor auf den Motor-
träger und fixieren Sie diesen an den
Motorspannt mit vier Schrauben. Sichern
Sie die Schrauben mit einem Schrau-
bensicherungsmittel um Vibrationen zu
vermeiden. Wir empfehlen Ihnen einen
BMI Spitz Duo Brushless Motor (#85730).
Mit seinen 480W in Kombination mit
einer 4S/2200mAh LiPo-Akku is das der
ideale Antrieb für dieses Modell. Wenn
Sie einen anderen Motor benutzen kann
5C
5F
# 11665 SF-25 Turbo Falke
NL
Doe dit zowel voor de linker- als rechter-
poot. Een extra schroefje dient te worden
gevezen doorheen landingsgestel en
wielkap zoals afgebeeld, zodat de wielkap-
pen tijdens de vlucht steeds horizontaal
blijft staan (Fig. 4C+D). Voer de poten
doorheen de openingen aan de zijkant
van de romp en zet deze elk vast met drie
schroeven (Fig. 4E+F).
5. Installatie van motor en motorkap
Monteer de motor op zijn steun en
bevestig deze laatste tegen de vuurmuur
met behulp van vier schroeven, die met
een borgmiddel dienen worden vastgezet
teneinde vibraties te vermijden. Wij be-
velen u de BMI Spitz duo brushless Motor
( #85730) aan voor deze motorzwever.
Met zijn 480W en in combinatie met een
4S/2200mAh LiPo batterij is het de ideale
aandrijving voor dit model. Andere mo-
toren kunnen eveneens gebruikt worden,
