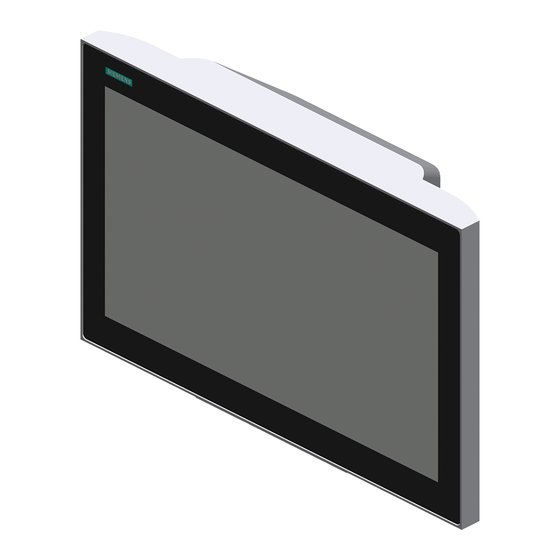

Siemens SIMATIC HMI ITC1200 V3 Kurzanleitung

SIMATIC HMI
ITC1200 V3
Bediengerät einbauen
Mounting the HMI device
ITC1500 V3
ITC1900 V3
ITC2200 V3
Bediengerät anschließen
ITC2400 V3
Connecting the HMI device
Quick Install Guide
Gerät in Betrieb nehmen
Commissioning the device
05/2023
A5E42761076-AE
Technische Support-Zentrale – Central Technical Support
https://support.industry.siemens.com
Reparatur und Ersatzteile Service and spare parts
https://support.industry.siemens.com/sc/de/en/sc
Bediengerät einbauen
1
Mounting the HMI device
1.1 Wichtige Hinweise – Important information
Allgemeine Sicherheitshinweise – General safety instructions
Betriebsanleitung – Operating Instructions
Dieses Dokument ist lediglich eine Montageanleitung. Sicherheitshinweise, sowie die vollständige
Montage und Inbetriebnahme sind in der Betriebsanleitung beschrieben.
This document provides simple installation instructions. Complete installation, commisioning
and safety instructions are described in the Operating Instructions.
https://support.industry.siemens.com/cs/ww/en/view/109801145
1.2 Zulässige Einbaulagen – Valid Mounting positions
50 °C (12", 15")
35 °C
45 °C (19", 22", 24")
0 °C
0 °C
40 °C 40 °C
0 °C 0 °C
1.3 Bediengerät einsetzen – Installing the HMI device
d
0.5
2-6
Enclosure
Type 4X/12
3
1
w
h
y
y
x x
x
z
z
x
y
y
x y z
Minimaler Belüftungsfreiraum
Minimum ventilation clearance
15 50 10
1.4 Bediengerät befestigen – Mounting the HMI device
1
Click!
2
Positionen der Montageclips – Mounting clip positions
40 °C
0 °C
35 °C
0 °C
ITC V3
mm
2
2
x T20
0.8 N m
+1 +1
d
w h
0 0
ITC1200 V3 310 x 221 72
ITC1500 V3 382 x 241 73
ITC1900 V3 448 x 278 73
ITC2200 V3 513 x 315 73
ITC2400 V3 569 x 347 73
4
Click!
4 x
VORSICHT
!
Drehmoment = 0,5 Nm
CAUTION
!
Torque = 0.5 Nm
ITC1200 V3
ITC1500 V3
ITC1900 V3
ITC2200 V3
ITC2400 V3
