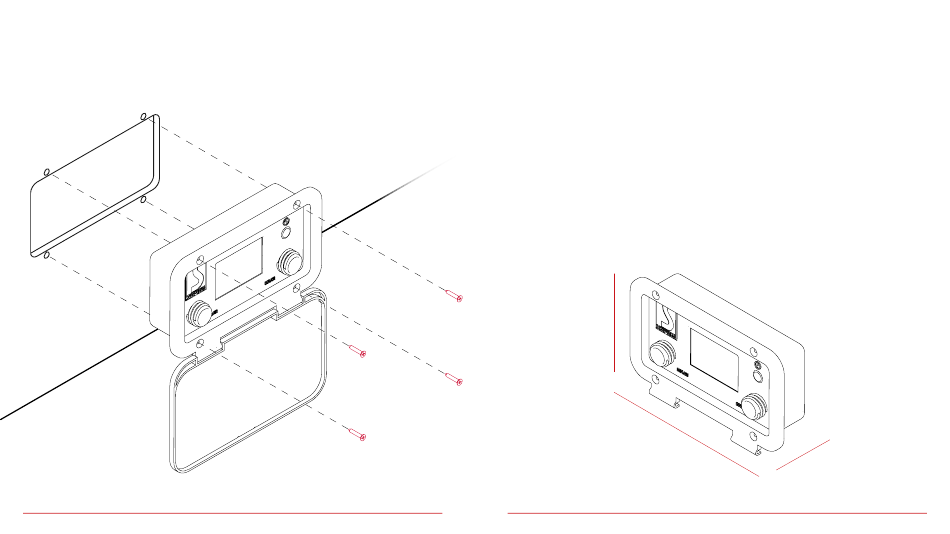

D opo ave r co llega to il cav o d i c on tro llo su l ret ro de l pan ne llo (Pu nto 14, fig .
3 ), l'istallazion e e il fissaggio d el pan nn elo d i c ont rollo d ella GE 25- 1 RC
a v v ie n e c on vit i autof ilet ta nt i e b u llon i (in c lu si), alla parete d e ll' imb arc azion e.
N .B . G ua rd are su l foglio in d otazion e nella sca to la la sag oma di ta glio
p er insta lla re il p ann ello su lla p arete.
L'an golo d i in stalla zion e pe r un ' istalla zion e sicu ra a bordo può variare da +
1 0º a - 30º d alla v er t ic ale.
N .B . La profon dità minima de lla cavità pe r l' ista lla zio ne del p ann ello
d eve es sere di min im o 15 0 mm.
1 3 0 m m
2 3 0 m m
