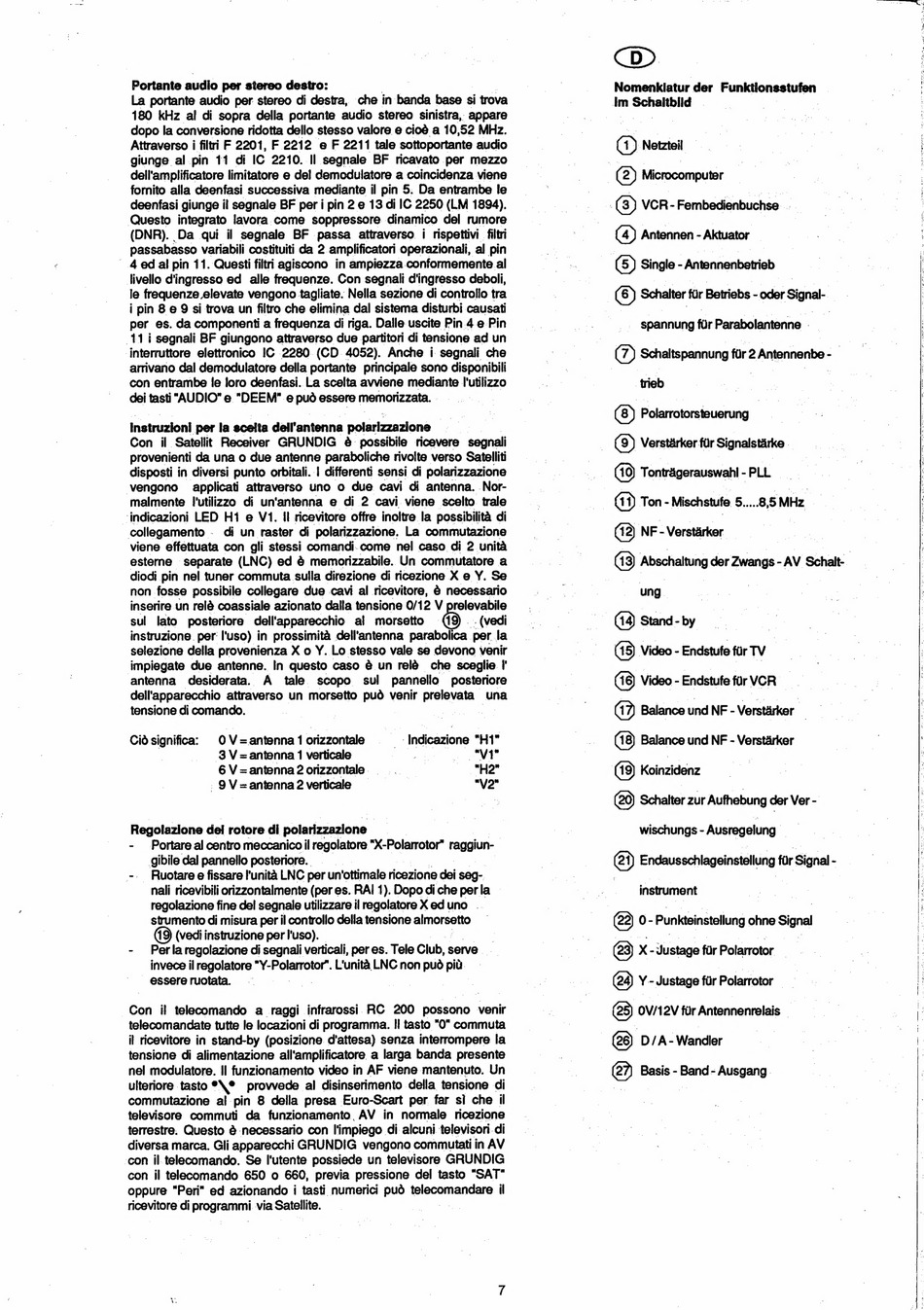

Portante audio per stereo destro:
La portante audio per stereo di destra, che in banda base si trova
180 kHz al di sopra della portante audio stereo sinistra, appare
dopo la conversione ridotta dello stesso valore e cioé a 10, 52 MHz.
Attraverso i filtri F 2201, F 2212 e F 2211 tale sottoportante audio
giunge al pin 11 di Ic 2210. Il segnale BF ricavato per mezzo
dell'amplificatore limitatore e del demodulatore a coincidenza viene
fornito alla deenfasi successiva mediante il pin 5. Da entrambe le
deenfasi giunge il segnale BF per i pin 2 e 13 di IC 2250 (LM 1894).
Questo integrato lavora come soppressore dinamico del rumore
(DNR).
Da qui il segnale BF passa attraverso i rispettivi_filtri
passabasso variabili costituiti da 2 amplificatori operazionali, al pin
' 4 ed al pin 11. Questi filtri agiscono in ampiezza .conformemente
al
livello d'ingresso ed alle frequenze. Con segnali d'ingresso deboli,
le frequenze flevate vengono tagliate. Nella sezione di controllo tra
i pin 8 e 9 si trova un filtro che elimina dal sistema disturbi causati
per es. da componenti a frequenza di riga. Dalle uscite Pin 4 e Pin
11 i segnali BF giungono attraverso due partitori di tensione ad un
interruttore elettronico IC 2280. (CD 4052). Anche i segnali che
arrivano dal demodulatore della portante principale sono disponibili
con entrambe fe loro deenfasi. La scelta avviene mediante I'utilizzo
dej tasti "AUDIO" e "DEEM" e pud essere memorizzata.
Instruzioni per la scelta dell''antenna polarizzazione
a
Con
il Satellit Receiver GRUNDIG
@ possibile ricevere segnali
provenienti da una o due antenne paraboliche rivoite verso Satelliti
disposti in diversi punto orbitali..| differenti sensi di polarizzazione
vengono
applicati attraverso uno o due cavi di antenna. Nor-
malmente I'utilizzo di un'antenna e di 2 cavi viene scelto. trale
'indicazioni LED H1 e V1. {i ricevitore offre inoltre la possibilita di
collegamento - di un raster di polarizzazione. La commutazione
viene effettuata con gli stessi comandi.come nel caso di 2 unita
esterne separate (LNC) ed @ memorizzabile. Un commutatore a
diodi pin nel tuner commuta sulla direzione di ricezione X e Y. Se
non fosse possibile collegare due cavi al ricevitore,
@ necessario
inserire un relé coassiale azionato dalla tensione 0/12 V prelevabile
sul lato posteriore dell'apparecchio al morsetto
_. (vedi
instruzione per l'uso) in prossimita dell'antenna parabolica per la
selezione della provenienza X o Y. Lo stesso vale se devono venir
impiegate due antenne. In questo caso 6 un relé
che sceglie |'
antenna
desiderata.
A
tale scopo
sul
pannello posteriore
dell'apparecchio attraverso un morsetto ia venir oe
una
tensione di comando.
fa
5
Cid significa:
0 V=antenna 1 orizzontale
: ; Indicazione "HI"
3V=antenna 1 verticale
ee
e e e
ee
6V=antenna2orizzontale
"H2"
_ 9 V = antenna 2 verticale
|
"V2"
Regolazione del rotore di polarizzazione
|
-
Portare al centro meccanico il regolatore "X-Polarrotor" raggiun-
gibile dal pannello posteriore.
-.
Ruotare e fissare l'unita LNC per un 'ottimale ri ricezione dei seg-
nali ricevibili orizzontalmente (per es. RAI 1). Dopo diche perla —
regolazione fine del segnale utilizzare il regolatore Xeduno
..
strumento di misura per il controllo della tensione almorsetto
(9) (vedi instruzione per I'uso).
-
Perlaregolazione di segnali verticali, per es. Tele Club, s serve
invece il regolatore "Y-Polarrotor'. L'unita LNC non pud pid |
—essereruotata,
~
_
|
|
Con
i! telecomando
a_raggi infrarossi RC 200 possono —
telecomandate tutte le locazioni di programma. II tasto "0" commuta
il ricevitore in stand-by (posizione. d'attesa) senza interrompere la
tensione di alimentazione all'amplificatore a larga banda presente
nel modulatore. Il funzionamento video in AF viene mantenuto. Un
ulteriore tasto *\®
provwede al disinserimento della tensione di
commutazione al pin 8 della presa Euro-Scart per far si che il
televisore commuti
da funzionamento,. AV in normale ricezione
terrestre. Questo @ necessario con limpiego di alcuni televisor di
diversa marca. Gli apparecchi GRUNDIG vengono commutati in AV
con il.telecomando. Se I'utente possiede un televisore GRUNDIG
con il telecomando 650 o 660, previa pressione del tasto "SAT"
oppure "Peri" ed azionando i tasti numerici pud telecomandare il
ricevitore di programmi_ via Satellite.
CD»
Nomenklatur der Funktionsstufen
|
im Schaltbild
A nowt
| (2) Microcomputer
@ VCR-Fembedienbuchse
(4), Antennen - Aktuator |
®
Single - -Antennenbetrieb
| ©) Schalter fur Betriebs - oder Signal
| spannung for Parabolantenne |
(Z) Schaltspannung far 2 Antennenbe 5?
trieb
@) Polarrotorsiauerung 7
(9) Verstarker fir Signalstairke
Tontrigerauswahl - PLL 7
_ GD Ton- Mischstufe 5.....8,5MHz
(12) NF-Verstarker
(43) Abschaltung der Zwangs - AV Schalt-.
ung
_
Stand - by
(43) Video
- Endstufe far T V
(16) Video - Endstufe for VCR
(1?) Balance und NF - Verstarker
Balance und NF - Verstarker
ay Koinzidenz
(20) Schalter zur Aufhebung der Ver -
wischungs - Ausregelung
@ Endausschlagoinstellng for 'Signal -
instrument
(22) 0- Punkteinstellung ohne Signa
@) X- -Justage fur Polarrotor
(24) Y - Justage fur Polarrotor 3
(25) OV/12V fur Antennenrelais _
_ @8) D/A-Wandler
(7) Basis - Band - Ausgang.
