Ultraschallsensor
Zubehör
BF 30
Befestigungsflansch, 30 mm
BF 5-30
Universal-Montagehalterung für zylindrischen Sensoren mit 5 ... 30 mm
Durchmesser
V15-G-2M-PUR
Kabeldose, M12, 5-polig, PUR-Kabel
UC-18/30GM-IR
Schnittstellenkabel
ULTRA-PROG-IR
Konfigurationssoftware für Ultraschall-Sensoren
BF 18
Befestigungsflansch, 18 mm

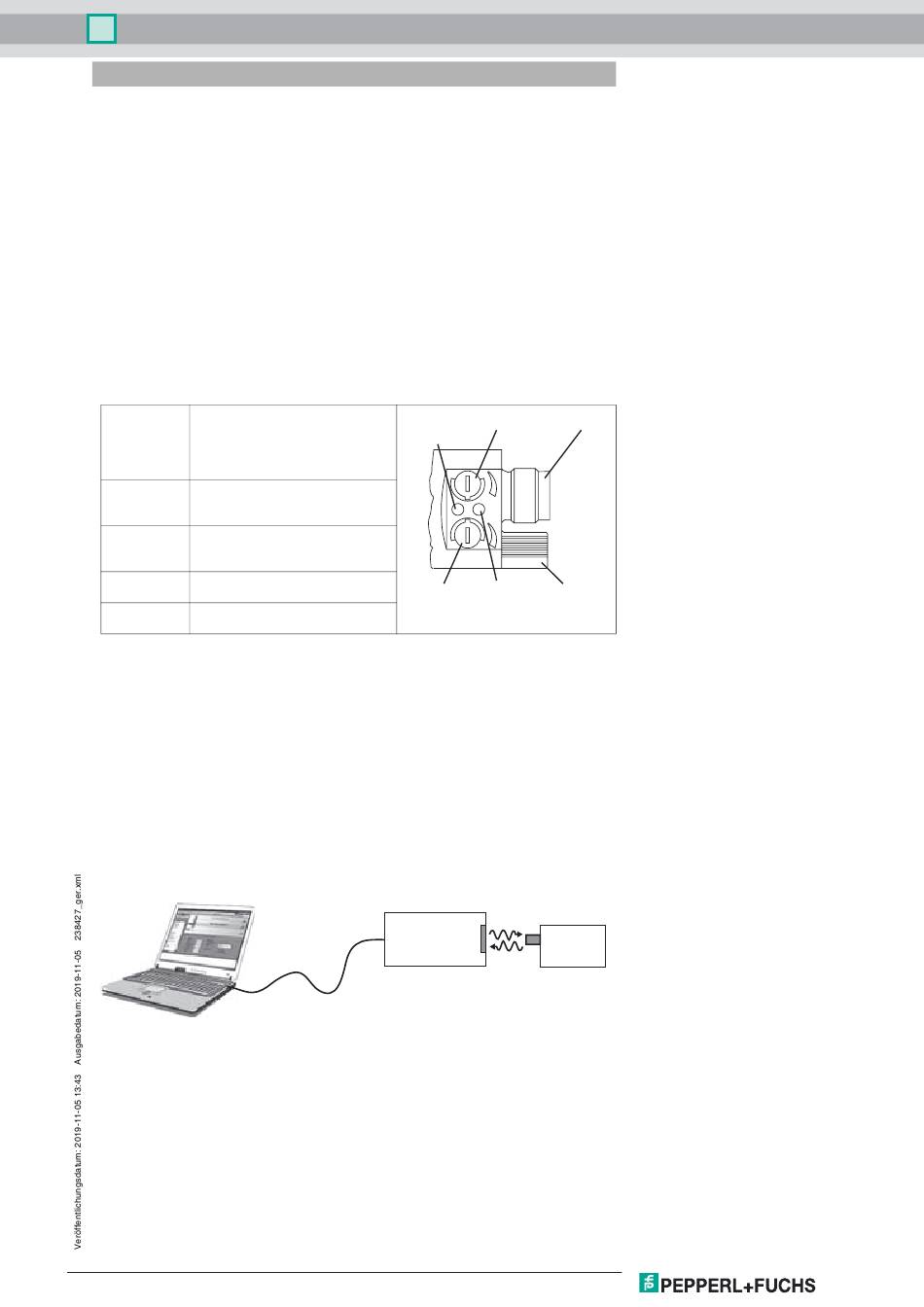

Beschreibung der Sensorfunktionen
Anzeige- und Bedienelemente
Der Sensor verfügt über zwei Potentiometer und zwei Anzeige-LEDs.
LED 1 (gelb)
ein/aus: Schaltzustand Schaltausgang
blinkt: Fehler beim Einstellen der Schalt-
punkte (Schaltpunkt 2 < Schaltpunkt 1).
Dieser Zustand tritt nur in der Betriebsart
Fensterfunktion (2 Schaltpunkte) auf.
LED 2 (gelb)
ein/aus: Objekt zwischen Auswerte-
grenze A1 und Auswertegrenze A2 des
analogen Auswertebereichs.
LED 2 (grün)
ca. 500 ms ein: Bereichsgrenze einge-
lernt
aus: Normalbetrieb
Potentiometer 1
Einstellung Schaltpunkt 1 des Schaltaus-
gangs.
Potentiometer 2
Einstellung Schaltpunkt 2 des Schaltaus-
gangs
Die beschriebene Funktion der Potentiometer beschreibt den Auslieferungszustand. Mit der Software ULTRA-PROG-IR können Sie die Funktion
der Potentiometer verändern. Sobald Sie eine veränderte Konfiguration vorgenommen haben gilt die mit ULTRA-PROG-IR gewählte Funktion
der Potentiometer.
Einstellung des Sensors mit den Potentiometern
Der Sensor ist mit 2 Potentiometern ausgestattet. Diese sind im Auslieferungszustand dem Schaltausgang zugeordnet. Der Schaltausgang ar-
beitet im Auslieferungszustand im Fensterbetrieb (2 Schaltpunkte). Mit Potentiometer 1 stellen Sie den nahen Schaltpunkt des Schaltfensters
ein. Mit Potentiometer 2 stellen Sie den fernen Schaltpunkt des Schaltfensters ein.
Hinweis:
Mit der Software ULTRA-PROG-IR können Sie die Funktion der Potentiometer verändern. Sobald Sie eine veränderte Konfiguration vorgenom-
men haben gilt die mit ULTRA-PROG-IR gewählte Funktion der Potentiometer.
Parametrierung mit ULTRA-PROG-IR
Um den Sensor komfortabel parametrieren und an die Anwendung anpassen zu können, bietet der Sensor die Möglichkeit, über seine eingebau-
te Infrarotschnittstelle mit einem PC zu kommunizieren. Zur Kommunikation wird das Schnittstellenkabel UC-18/30GM-IR benötigt. Dieses wird
an einem freien USB-Port am PC angeschlossen.
Zur Parametrierung des Sensors wird zusätzlich die Parametriersoftware ULTRA-PROG-IR benötigt. Die Parametriersoftware ULTRA-PROG-IR
steht zum kostenlosen Download auf www.pepperl-fuchs.com zur Verfügung. Sie ermöglicht die Einstellung aller freien Parameter, wie z.B.:
-
alle Schaltpunkte und Schalthysteresen
-
Ausgangsbetriebsarten und -verhalten
-
Verzögerungszeiten
-
Einstellungen und Einstellbereiche der Potentiometer
-
Einstellungen zu Teach-In und Synchronisation
-
Definition von Blindzonen
-
Sensorbetriebsarten und Messmethoden
-
Filterung von Messwerten.
Ferner stehen folgende Servicefunktionen zur Verfügung:
-
Beobachtung und Aufzeichnung von Messwerten
-
Diagnose von Störreflexionen.
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe
USA: +1 330 486 0001
www.pepperl-fuchs.com
fa-info@us.pepperl-fuchs.com
Potentiometer 2
LED 1
gelb
Potentiometer 1
LED 2
gelb/grün
UC-18/30GM-IR
Deutschland: +49 621 776 1111
Singapur: +65 6779 9091
fa-info@de.pepperl-fuchs.com
fa-info@sg.pepperl-fuchs.com
UCC2000-30GH70-IE2R2-K-V15
Gerätestecker
Temperaturfühler
Sensor
3
