5.4
Anschlussbelegung
8028561/2023-12-07 | SICK
Irrtümer und Änderungen vorbehalten
Die Leitungsreserve sollte als Tropfschleife ausgelegt werden, damit Feuchtigkeit (z. B.
Kondenswasser) nicht an das Gerät geführt wird, sondern vorher von der Leitung
abtropft.
Voraussetzungen
Allgemein
•
Anschlussleitungen im spannungslosen Zustand anschließen. Versorgungsspan‐
nung erst nach vollständiger Installation und Anschluss aller Anschlussleitungen
an Gerät und Steuerung einschalten.
•
Aderquerschnitte der anwenderseitig zuführenden Versorgungsleitung nach gülti‐
gen Normen wählen und umsetzen.
•
Vor Anschluss der I/O-Leitung die Gerätekonfiguration für die Ein-/Ausgänge prü‐
fen.
•
Zugbelastungen an den Anschlussleitungen vermeiden.
•
Maximale Leitungslängen für die Spannungsversorgung, abhängig von der vorlie‐
genden Netzteilspannung. Mithilfe der Berechnungsvorschrift in den folgenden
Abschnitten kann die Leitungslänge bzw. die zulässige Minimalspannung am Netz‐
teil berechnet werden.
Power / IO
12
2
1
11
3
10
13
16
4
9
17
8
5
14
6
7
15

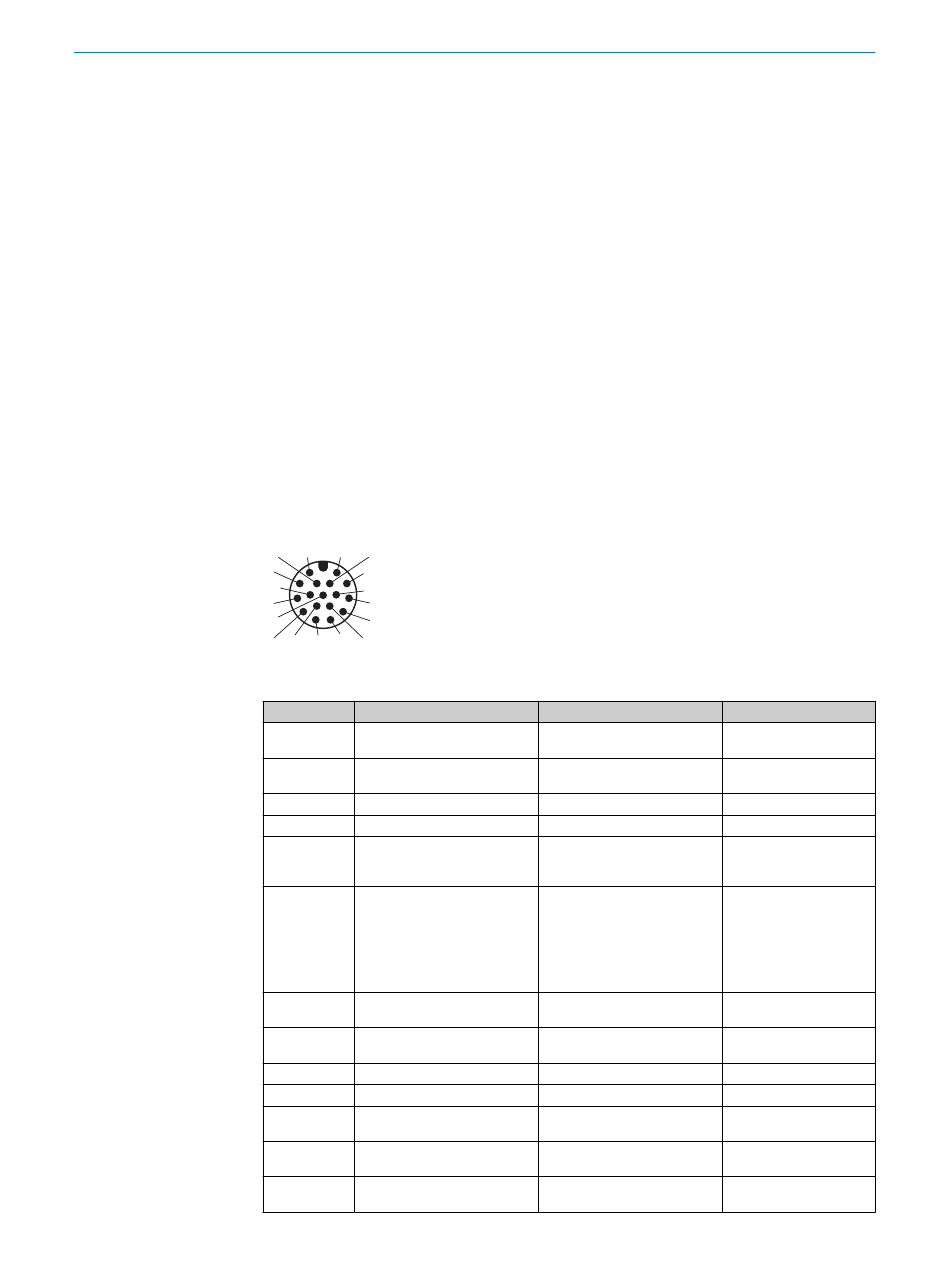

Abbildung 11: Stecker M12, 17-polig, A-codiert
Kontakt
Signal
1
GND
2
Uv
3
CAN L
4
CAN H
5
IGN_EN
6
IGN_PLUS
7
TxD
8
RxD
9
SensGND
10
SENS In 1
11
GND
12
Uv
13
DIO 1
ELEKTRISCHE INSTALLATION
Beschreibung
Nullpotenzial, Versorgungsspan‐
nung: 0 V
Versorgungsspannung: DC
10 V ... 57 V
CAN-Bus LOW (IN/OUT)
CAN-Bus HIGH (IN/OUT)
Zündungsplus Freischaltung
Zündungsplus
Serielle Serviceschnittstelle (Sen‐
der)
Serielle Serviceschnittstelle (Emp‐
fänger)
Nullpotenzial Digitaleingänge
Digitaleingang 1
Nullpotenzial, Versorgungsspan‐
nung: 0 V
Versorgungsspannung: DC
10 V ... 57 V
Konfigurierbarer Digitaleingang
und -ausgang 1
B E T R I E B S A N L E I T U N G | Visionary-B Two
5
Information
Zusammen mit Pin 11 benut‐
zen.
Zusammen mit Pin 12 benut‐
zen.
Reserviert
Reserviert
Wenn Nachlaufzeit
erwünscht, mit Versorgungs‐
spannung verbinden.
Nachlaufzeit startet, wenn
Versorgungsspannung ent‐
fernt wird. Während der Nut‐
zung mit Versorgungsspan‐
nung verbinden.
Standardnachlaufzeit: 300
Sekunden.
Nur für SICK Service.
Nur für SICK Service.
Zusammen mit Pin 1 benut‐
zen.
Zusammen mit Pin 2 benut‐
zen.
