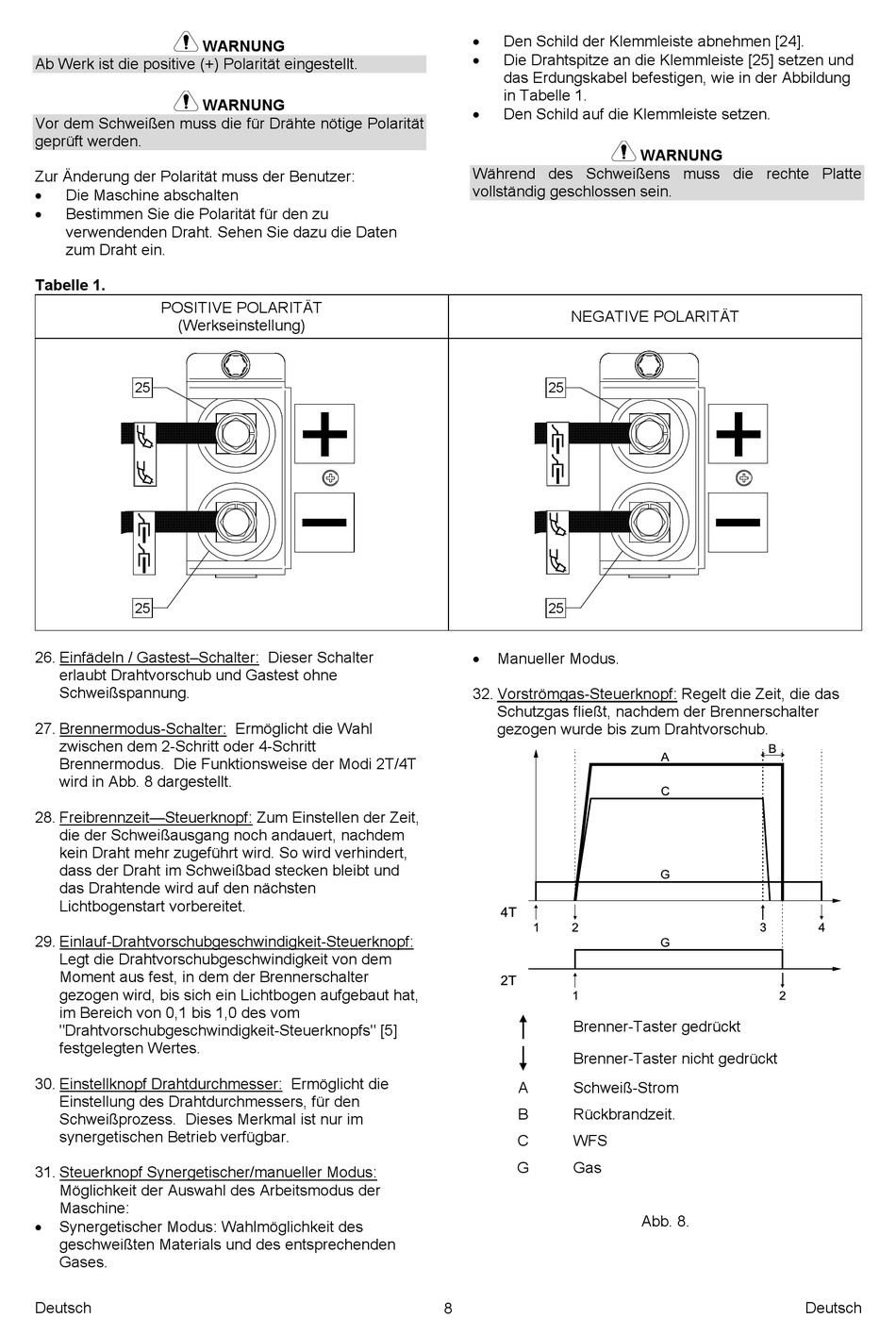

WARNUNG
Ab Werk ist die positive (+) Polarität eingestellt.
WARNUNG
Vor dem Schweißen muss die für Drähte nötige Polarität
geprüft werden.
Zur Änderung der Polarität muss der Benutzer:
Die Maschine abschalten
Bestimmen Sie die Polarität für den zu
verwendenden Draht. Sehen Sie dazu die Daten
zum Draht ein.
Tabelle 1.
POSITIVE POLARITÄT
(Werkseinstellung)
25
25
26. Einfädeln / Gastest–Schalter: Dieser Schalter
erlaubt Drahtvorschub und Gastest ohne
Schweißspannung.
27. Brennermodus-Schalter: Ermöglicht die Wahl
zwischen dem 2-Schritt oder 4-Schritt
Brennermodus. Die Funktionsweise der Modi 2T/4T
wird in Abb. 8 dargestellt.
28. Freibrennzeit—Steuerknopf: Zum Einstellen der Zeit,
die der Schweißausgang noch andauert, nachdem
kein Draht mehr zugeführt wird. So wird verhindert,
dass der Draht im Schweißbad stecken bleibt und
das Drahtende wird auf den nächsten
Lichtbogenstart vorbereitet.
29. Einlauf-Drahtvorschubgeschwindigkeit-Steuerknopf:
Legt die Drahtvorschubgeschwindigkeit von dem
Moment aus fest, in dem der Brennerschalter
gezogen wird, bis sich ein Lichtbogen aufgebaut hat,
im Bereich von 0,1 bis 1,0 des vom
"Drahtvorschubgeschwindigkeit-Steuerknopfs" [5]
festgelegten Wertes.
30. Einstellknopf Drahtdurchmesser: Ermöglicht die
Einstellung des Drahtdurchmessers, für den
Schweißprozess. Dieses Merkmal ist nur im
synergetischen Betrieb verfügbar.
31. Steuerknopf Synergetischer/manueller Modus:
Möglichkeit der Auswahl des Arbeitsmodus der
Maschine:
Synergetischer Modus: Wahlmöglichkeit des
geschweißten Materials und des entsprechenden
Gases.
Deutsch
Den Schild der Klemmleiste abnehmen [24].
Die Drahtspitze an die Klemmleiste [25] setzen und
das Erdungskabel befestigen, wie in der Abbildung
in Tabelle 1.
Den Schild auf die Klemmleiste setzen.
Während des Schweißens muss die rechte Platte
vollständig geschlossen sein.
NEGATIVE POLARITÄT
25
25
Manueller Modus.
32. Vorströmgas-Steuerknopf: Regelt die Zeit, die das
Schutzgas fließt, nachdem der Brennerschalter
gezogen wurde bis zum Drahtvorschub.
Brenner-Taster gedrückt
Brenner-Taster nicht gedrückt
A
Schweiß-Strom
B
Rückbrandzeit.
C
WFS
G
Gas
8
WARNUNG
Abb. 8.
Deutsch
