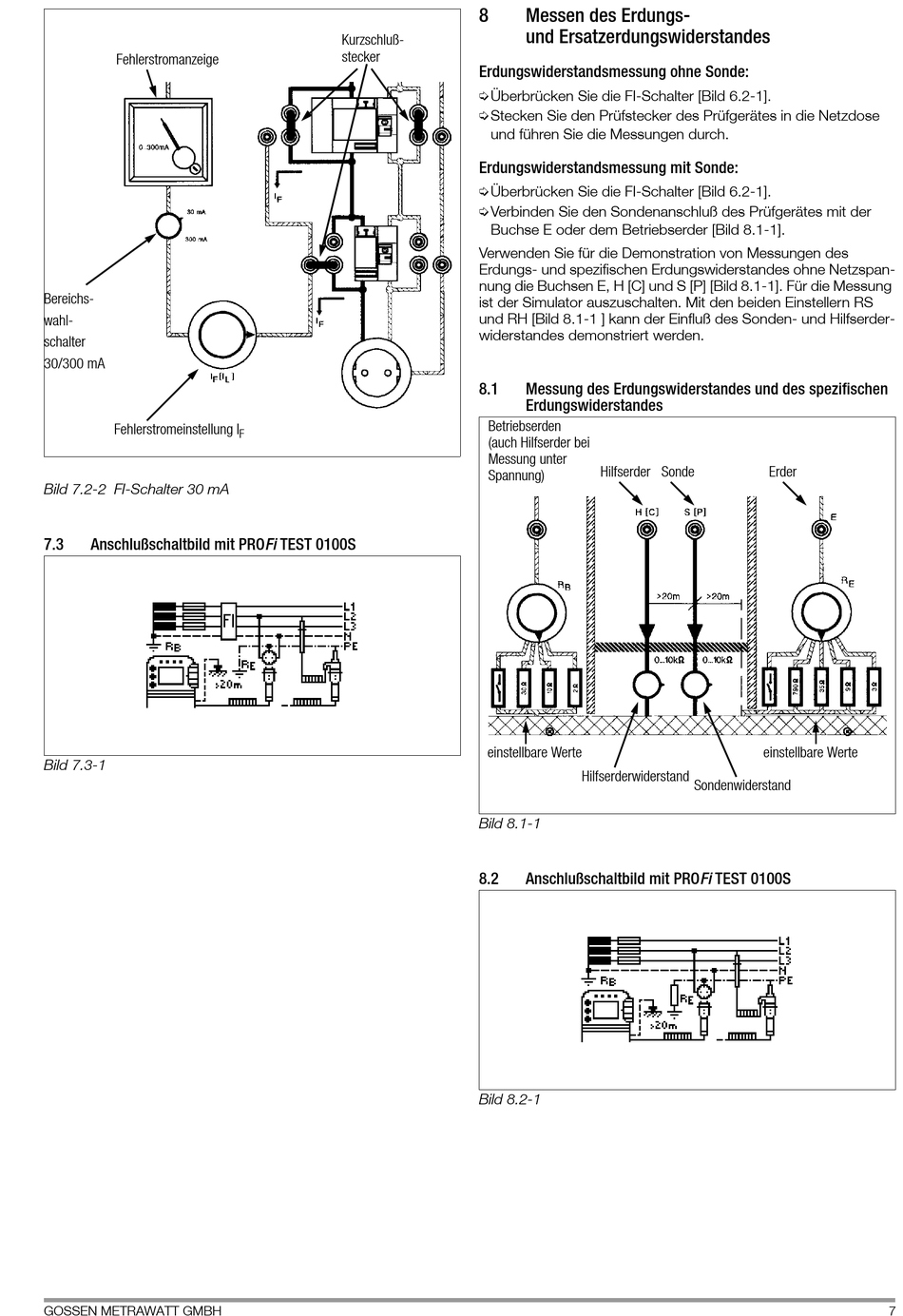

Fehlerstromanzeige
Bereichs-
wahl-
schalter
30/300 mA
Fehlerstromeinstellung I
Bild 7.2-2 FI-Schalter 30 mA
7.3
Anschlußschaltbild mit PROFi TEST 0100S
Bild 7.3-1
GOSSEN METRAWATT GMBH
Kurzschluß-
stecker
F
8
Messen des Erdungs-
und Ersatzerdungswiderstandes
Erdungswiderstandsmessung ohne Sonde:
!Überbrücken Sie die FI-Schalter [Bild 6.2-1].
!Stecken Sie den Prüfstecker des Prüfgerätes in die Netzdose
und führen Sie die Messungen durch.
Erdungswiderstandsmessung mit Sonde:
!Überbrücken Sie die FI-Schalter [Bild 6.2-1].
!Verbinden Sie den Sondenanschluß des Prüfgerätes mit der
Buchse E oder dem Betriebserder [Bild 8.1-1].
Verwenden Sie für die Demonstration von Messungen des
Erdungs- und spezifischen Erdungswiderstandes ohne Netzspan-
nung die Buchsen E, H [C] und S [P] [Bild 8.1-1]. Für die Messung
ist der Simulator auszuschalten. Mit den beiden Einstellern RS
und RH [Bild 8.1-1 ] kann der Einfluß des Sonden- und Hilfserder-
widerstandes demonstriert werden.
8.1
Messung des Erdungswiderstandes und des spezifischen
Erdungswiderstandes
Betriebserden
(auch Hilfserder bei
Messung unter
Hilfserder Sonde
Spannung)
einstellbare Werte
Hilfserderwiderstand
Bild 8.1-1
8.2
Anschlußschaltbild mit PROFi TEST 0100S
Bild 8.2-1
Erder
einstellbare Werte
Sondenwiderstand
7
