6

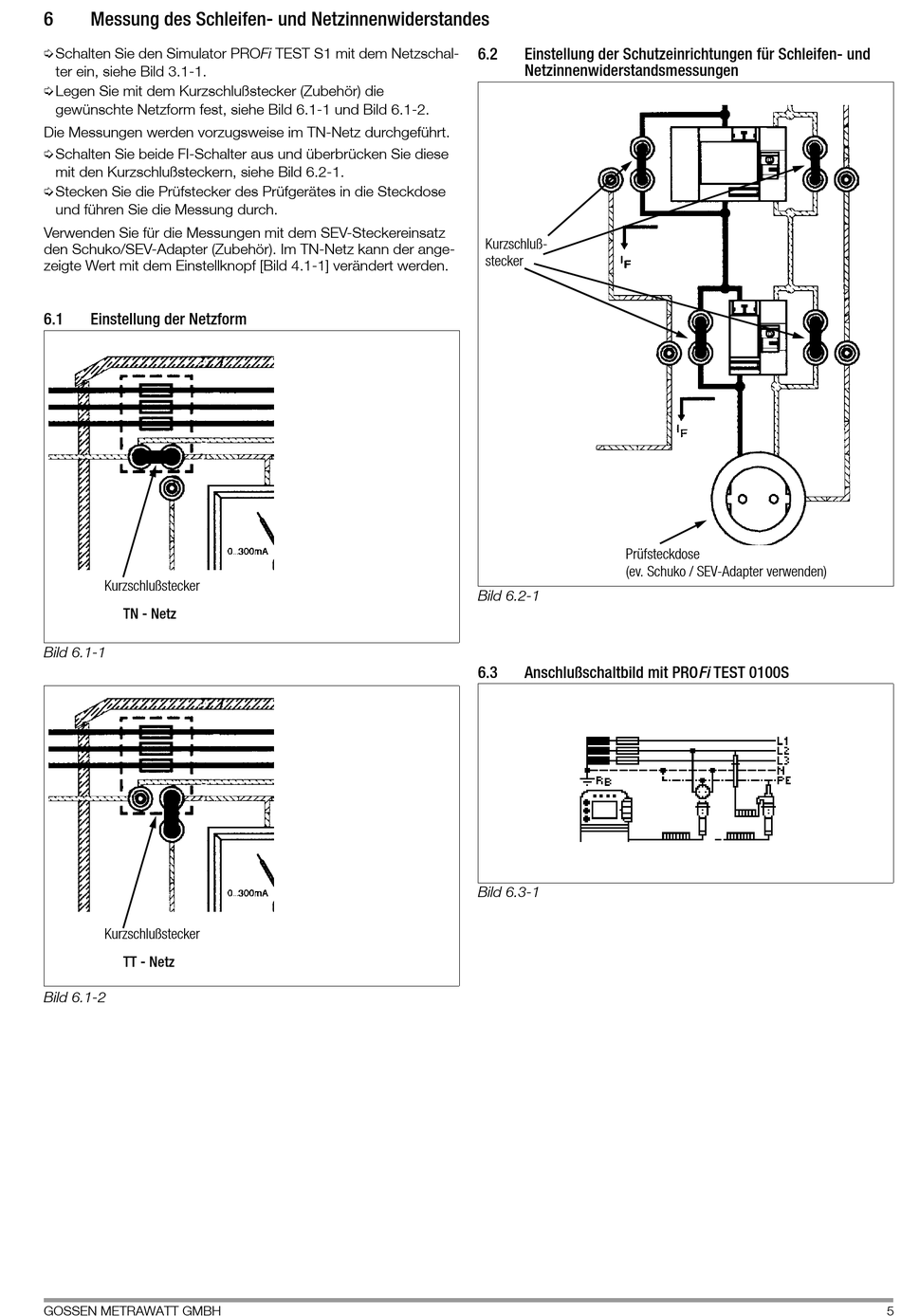

Messung des Schleifen- und Netzinnenwiderstandes
!Schalten Sie den Simulator PROFi TEST S1 mit dem Netzschal-
ter ein, siehe Bild 3.1-1.
!Legen Sie mit dem Kurzschlußstecker (Zubehör) die
gewünschte Netzform fest, siehe Bild 6.1-1 und Bild 6.1-2.
Die Messungen werden vorzugsweise im TN-Netz durchgeführt.
!Schalten Sie beide FI-Schalter aus und überbrücken Sie diese
mit den Kurzschlußsteckern, siehe Bild 6.2-1.
!Stecken Sie die Prüfstecker des Prüfgerätes in die Steckdose
und führen Sie die Messung durch.
Verwenden Sie für die Messungen mit dem SEV-Steckereinsatz
den Schuko/SEV-Adapter (Zubehör). Im TN-Netz kann der ange-
zeigte Wert mit dem Einstellknopf [Bild 4.1-1] verändert werden.
6.1
Einstellung der Netzform
Kurzschlußstecker
TN - Netz
Bild 6.1-1
Kurzschlußstecker
TT - Netz
Bild 6.1-2
GOSSEN METRAWATT GMBH
6.2
Einstellung der Schutzeinrichtungen für Schleifen- und
Netzinnenwiderstandsmessungen
Kurzschluß-
stecker
Prüfsteckdose
(ev. Schuko / SEV-Adapter verwenden)
Bild 6.2-1
6.3
Anschlußschaltbild mit PROFi TEST 0100S
Bild 6.3-1
5
