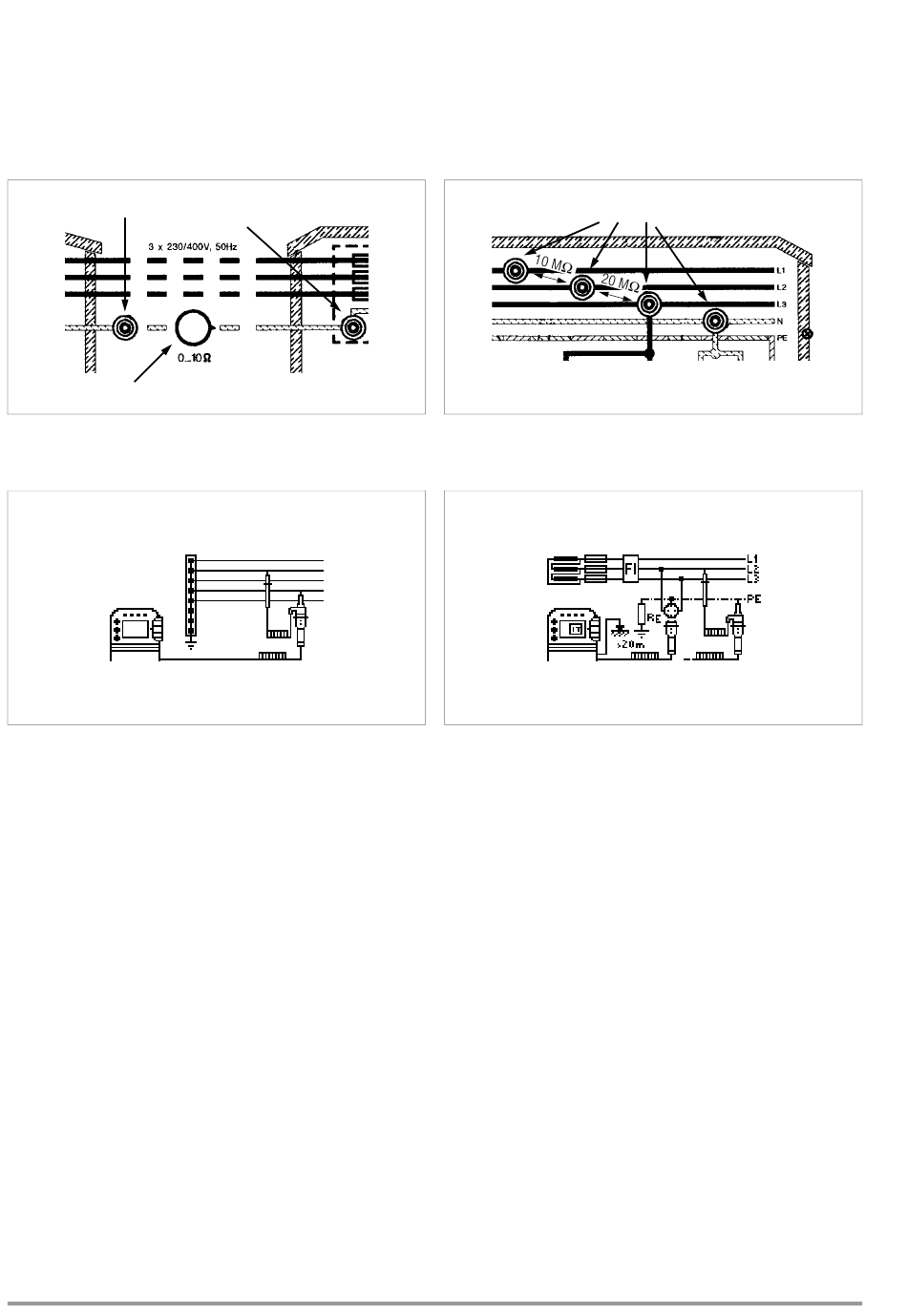

Niederohmmessung
Spannungsloser Zustand des Simulators – nur die Kontrollampe
PE [siehe Bild 3.1-1] leuchtet. Diese Messung kann zwischen den
beiden Buchsen für Niederohmmessungen [Bild 4.1-1] demon-
striert werden. Der Widerstandswert kann mit dem Regler im
Bereich 0 ... 10 Ω variiert werden.
4.1
Messung niederohmiger Verbindungen
Buchsen für Niederohmmessung
Einstellung 0 ... 10 Ω
Bild 4.1-1
4.2
Anschlußschaltbild mit PROFi TEST 0100S
Bild 4.2-1
4
5
Isolationsmessung
Der Simulator ist im spannungslosen Zustand – nur die Kontroll-
lampe PE leuchtet, siehe Bild 3.1-1. Diese Messung kann zwi-
schen den vier Buchsen [Bild 5.1-1] mit verschiedenen Werten
demonstriert werden.
Die Messung wird in der Praxis zwischen L und PE durchgeführt,
siehe Bild 5.2-1.
5.1
Messung von Isolationswiderständen
Buchsen für Isolationsmessung
Bild 5.1-1
5.2
Anschlußschaltbild mit PROFi TEST 0100S
Bild 5.2-1
