8.- NORMEN FUR DIE RACKMONTAGE (max. 35 QPSK-PAL - 7 Subracks von 5HU. Höhe - 8,7")
8.1.- Installation des Racks mit Lüftung
Um die Luftzirkulation und –Erneuerung im
Inneren des Racks zu fördern, und so die
Temperatur der Einheiten zu reduzieren und
dadurch ihre Leistungen zu fördern, emp-
fiehlt es sich zwei 25 W Lüftungseinheiten
einzubauen, vor allem wenn das Rack mit
den QPSK-PAL sich in warmen Räumen
befindet, bei Temperaturen über 40°C.
Frontseite
Gehäuse
Abbildung 1
Abbildung 2

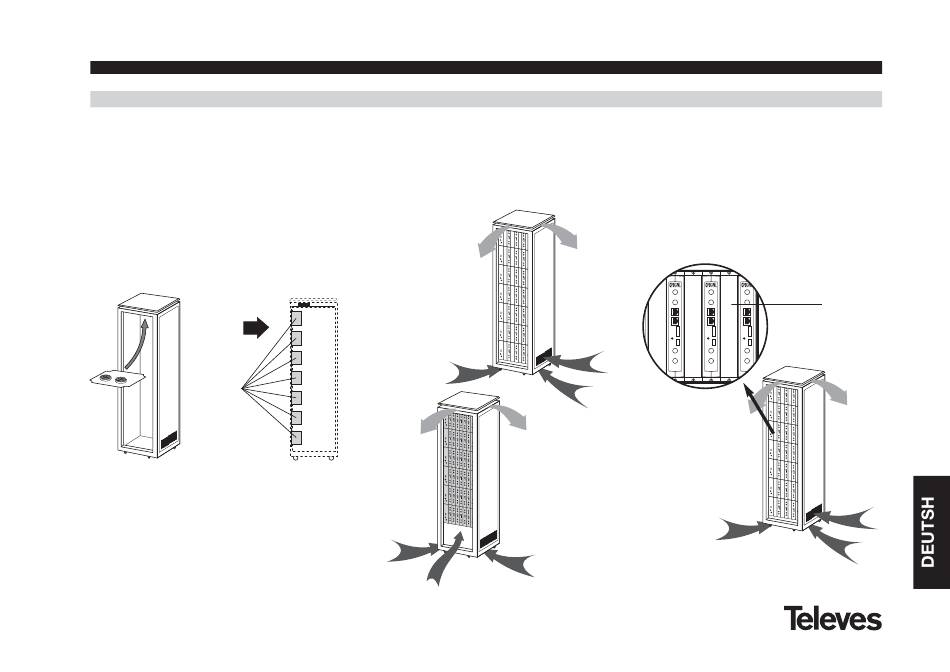

Diese Ventilatoren werden an eine Platte
angebracht, die am oberen Teil des Racks
festgeschraubt wird, siehe Abbildungen 1
und 2, auf diese Weise
Ventilatoren die Lauf aus den QPSK-PAL
durch den Ritz (ca. 3-5 cm) am oberen Teil
des Racks absaugen, und neue Luft wird
von unten in das Innere des Racks dringen,
Abbildung 3.
werden die
Abbildung 3
Für die Montage der Einheiten im Rack mit
Lüftung sind die Blindplatten (Typ. UBL1
zwischen den Modulen verpflichtet, um eine
korrekte Lüftung des Ganzen zu garantieren,
siehe Abbildung 4.
73
QPSK-PAL STEREO
5073
Abbildung 4
