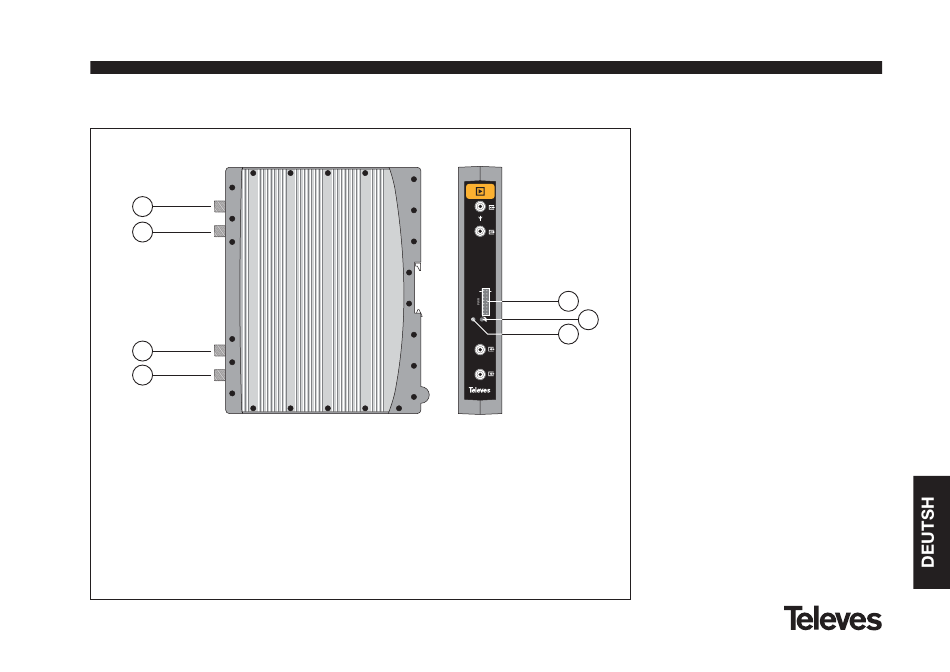

4.3.- Verstärkerzentrale
1
2
3
4
1.- RF Ausgang
2.- Testeingang
3.- RF Eingang
4.- RF Eingang
5.- Eingang Stromversorgung des Moduls
6.- Dämpfer
7.- Zustands-LED
TEST
(-30dB)
5
6
7
234632
59
QPSK-PAL STEREO
Die Verstärkerzentrale führt
Verstärkung der in den QPSK-PAL
Transmodulatoren erzeugten
durch, und belegt den Frequenzbereich
von 47 bis 862 Mhz.
Sie verfügt über
Signaleinganganschlüsse, um
Vermischung der durch beide Systemen
gelieferte Kanäle zu ermöglichen. Wenn nur
ein Eingang benutzt wird, empfiehlt es sich
den nicht benutzten Eingang mit einer 75
Ohm Ladung zu laden, Typ. 4061.
Er verfügt über einen Ausgangsstecker und
einen Testanschluss (-30 dB) oben am
Front Panel.
Die Versorgung geschieht bei 15V, über den
selben Überführungsdraht der für die
Versorgung der anderen Module des
Systems benutzt wird.
die
Kanäle
zwei
die
