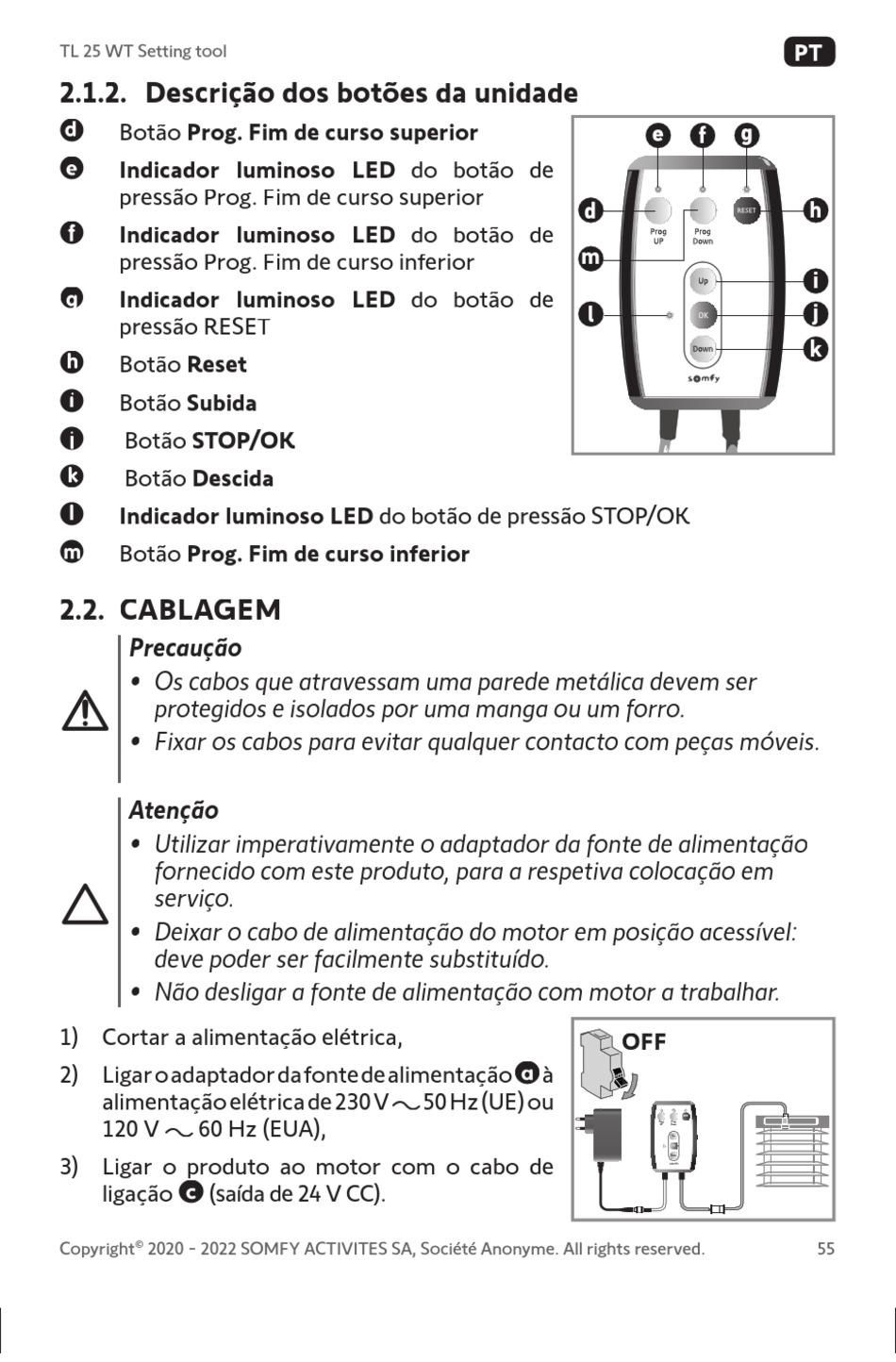

TL 25 WT Setting tool
2.1.2. Descrição dos botões da unidade
Botão Prog. Fim de curso superior
Indicador luminoso LED do botão de
pressão Prog. Fim de curso superior
Indicador luminoso LED do botão de
pressão Prog. Fim de curso inferior
Indicador luminoso LED do botão de
pressão RESET
Botão Reset
Botão Subida
Botão STOP/OK
Botão Descida
Indicador luminoso LED do botão de pressão STOP/OK
Botão Prog. Fim de curso inferior
2.2. CABLAGEM
Precaução
• Os cabos que atravessam uma parede metálica devem ser
protegidos e isolados por uma manga ou um forro.
• Fixar os cabos para evitar qualquer contacto com peças móveis.
Atenção
• Utilizar imperativamente o adaptador da fonte de alimentação
fornecido com este produto, para a respetiva colocação em
serviço.
• Deixar o cabo de alimentação do motor em posição acessível:
deve poder ser facilmente substituído.
• Não desligar a fonte de alimentação com motor a trabalhar.
1) Cortar a alimentação elétrica,
2) Ligar o adaptador da fonte de alimentação
alimentação elétrica de 230 V
120 V
60 Hz (EUA),
3) Ligar o produto ao motor com o cabo de
c
ligação
(saída de 24 V CC).
©
Copyright
2020 - 2022 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
d
m
l
a
à
50 Hz (UE) ou
g
e
f
OFF
RESET
Prog
Prog
UP
Down
Up
OK
Down
PT
h
i
j
k
55
